AV RECEIVER

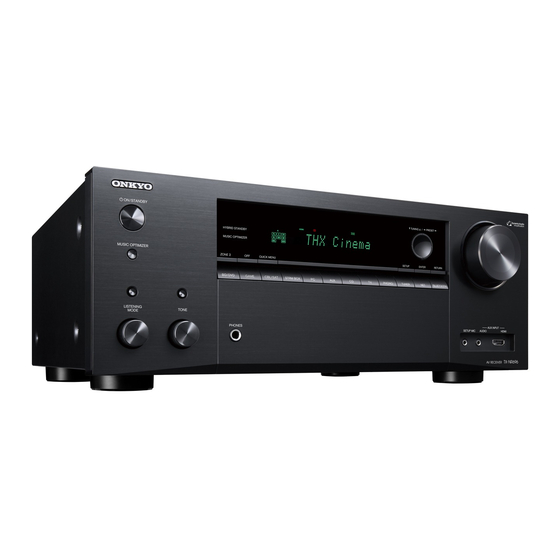

TX-NR696
Bedienungsanleitung
D
e
Inhalt
Verbindungen
- Anschließen der Lautsprecher
Wiedergabe
Einrichtung
Fehlerbehebung
Anhang
Ergänzende Informationen
Bedienfeld≫ Rückseite≫ Fernbedienung≫
≫
≫
≫
≫
≫
≫
≫
≫

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Onkyo TX-NR696

Inhaltszusammenfassung für Onkyo TX-NR696

  • Seite 1 AV RECEIVER ≫ Inhalt TX-NR696 ≫ Verbindungen Bedienungsanleitung ≫ - Anschließen der Lautsprecher ≫ Wiedergabe ≫ Einrichtung ≫ Fehlerbehebung ≫ Anhang ≫ Ergänzende Informationen Bedienfeld≫ Rückseite≫ Fernbedienung≫...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lieferumfang Anschließen einer AV-Komponente mit HDMI-Buchse Zusätzliche Funktion (Firmware-Aktualisierung) Anschließen einer Audiokomponente Aktualisierungsinformationen zur Firmware Anschließen einer Videokamera usw. Bedienung neu hinzugefügter Funktionen Anschließen einer AV-Komponente in einem Verfahren zur Firmware-Aktualisierung getrennten Raum (Multi-Zonen-Verbindung) Teilenamen Anschließen eines Fernsehgeräts (ZONE 2) Bedienfeld...
  • Seite 3 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe von mehreren Geräten (AirPlay2) Verbindung dieses Geräts mit Sonos Connect DTS Play-Fi Einrichtung ® Wiedergabe Abspiel von Sonos auf diesem Gerät FlareConnect Wiedergabe von AM/FM-Radio Wiedergabe Einstellung eines Radiosenders USB-Speichergerät Voreinstellen eines Radiosenders Grundlegende Bedienung Verwenden von RDS (Modelle für Europa, Australien und Asien)

  • Seite 4: Anhang

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einrichtung Anhang Setup-Menü Verringern des Stromverbrauchs im Standby-Zustand Menü-Liste Über HDMI Menübedienung Allgemeine Spezifikationen 1. Input/Output Assign 2. Speaker 3. Audio Adjust 4. Source 5. Hardware 6. Multi Zone 7. Miscellaneous Quick-Menü Menübedienung Web-Einrichtung Menübedienung...

  • Seite 5: Lieferumfang

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lieferumfang 1. Hauptgerät (1) 2. Fernbedienung (RC-972R) (1), Batterien (AAA/R03) (2) 3. Messmikrofon zur Lautsprechereinrichtung (1) • Wird bei der ersten Einrichtung verwendet. 4. FM-Zimmerantenne (1) 5. AM-Rahmenantenne (1) 6. Netzkabel (Modelle für Europa, Australien, Taiwan und Asien) (1) •...

  • Seite 6: Zusätzliche Funktion (Firmware-Aktualisierung)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Zusätzliche Funktion (Firmware-Aktualisierung) Dieses Gerät ist mit einer Funktion zur Aktualisierung der Firmware über Netzwerk oder USB-Port ausgestattet, wenn nach dem Kauf ein Firmware Update angekündigt wird. Dadurch können verschiedene Funktionen hinzugefügt und Bedienungen verbessert werden. Abhängig vom Herstellungszeitpunkt des Produkts kann die Firmware auf die aktualisierte Firmware umgestellt werden.

  • Seite 7: Verfahren Zur Firmware-Aktualisierung

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verfahren zur Firmware-Aktualisierung Das Update kann etwa 20 Minuten dauern, sowohl über Netzwerk als auch über USB- • Wenn die Multizonenfunktion aktiv ist, schalten Sie sie aus. Port. Vorhandene Einstellungen werden bei beiden Aktualisierungsverfahren bewahrt. •...

  • Seite 8: Update Über Usb

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 3. Drücken Sie ENTER, wenn "Update" ausgewählt ist, um das Update zu zur Lautsprechereinrichtung oder Kopfhörer entfernen und wieder starten. anschließen, oder irgendeine Bedienungen am Gerät ausführen, wie etwa • Während des Updates wird der Fernsehbildschirm je nach Programm, Ausschalten das aktualisiert werden muss, möglicherweise schwarz.
  • Seite 9 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 3. Kopieren Sie alle entpackten Dateien und Ordner ins Stammverzeichnis des 7. Drücken Sie ENTER, wenn "Update" ausgewählt ist, um das Update zu USB-Speichergerätes. starten. • Stellen Sie sicher, dass Sie die entpackten Dateien kopieren. •...

  • Seite 10: Teilenamen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Teilenamen Bedienfeld ❏ Für weitere Details, siehe ( p11) Bedienfeld≫ Rückseite≫ Remote≫...

  • Seite 11: Quick Menu

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ON/STANDBY-Taste 12. MASTER VOLUME 13. Drücken Sie die LISTENING MODE-Taste (oben) mehrfach, um eine der 2. MUSIC OPTIMIZER-Taste/Anzeige (Modelle für Nordamerika): Hiermit wird Kategorien "Movie/TV", "Music" und "Game" auszuwählen, verwenden Sie den die -Funktion MUSIC OPTIMIZER ein-/ausgeschaltet, mit der die Klangqualität LISTENING MODE-Regler (unten), um den Wiedergabemodus zu ändern von komprimiertem Audio erhöht wird.

  • Seite 12: Display

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Display 1. Lautsprecher-/Kanalanzeige: Zeigt den Ausgabekanal an, der dem 4. Leuchtet unter den folgenden Bedingungen. ausgewählten Wiedergabemodus entspricht. RDS (Modelle für Europa, Australien und Asien): Es werden RDS- 2. Leuchtet unter den folgenden Bedingungen. Übertragungen empfangen.

  • Seite 13: Rückseite

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Rückseite (Modelle für Nordamerika und Taiwan) 90° 180° (Modelle für Taiwan) ❏ Für weitere Details, siehe ( p15) Bedienfeld≫ Rückseite≫ Remote≫...
  • Seite 14 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ (Modelle für Europa, Australien und Asien) 90° 180° ❏ Für weitere Details, siehe ( p15) Bedienfeld≫ Rückseite≫ Remote≫...
  • Seite 15 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 1. DIGITAL IN OPTICAL/COAXIAL-Buchsen: Hier können digitale Audiosignale Bananenstecker. Verwenden Sie einen Stecker mit 4 mm Durchmesser. von Fernsehern oder AV-Komponenten über ein digitales optisches Kabel oder Y-Stecker-Verbindung wird nicht unterstützt.) ein digitales Koaxialkabel eingegeben werden. 2.

  • Seite 16: Fernbedienung

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Fernbedienung ON/STANDBY-Taste  2. Eingangsselektor-Tasten: Wechselt den Eingang, der wiedergegeben werden soll.  3. Wiedergabetasten: Verwendet für Wiedergabevorgänge mit dem Music Server  p64) oder USB-Gerät ( p61). Auch zum Umschalten zum "CEC MODE"...
  • Seite 17 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 17. CLEAR-Taste: Hiermit werden bei der Texteingabe auf dem Fernsehbildschirm alle Zeichen gelöscht. 18. MEMORY-Taste: Hiermit können Sie AM-/FM-Radiosender registrieren. ( p76) 19. MODE-Taste: Wechselt zwischen automatischer und manueller Abstimmung für AM/FM-Sender ( p74).

  • Seite 18: Verbindungen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verbindungen Anschließen der Lautsprecher Anschließen des Fernsehers Anschließen von Wiedergabegeräten Anschließen einer AV-Komponente in einem getrennten Raum (Multi-Zonen-Verbindung) Verbinden von ZONE B Anschließen von Antennen Netzwerkverbindung Anschließen des Netzkabels Bedienfeld≫ Rückseite≫ Fernbedienung≫...

  • Seite 19: Anschließen Der Lautsprecher

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen der Lautsprecher Sie können das Layout der zu installierenden Lautsprecher unter verschiedenen Mustern auswählen, wenn Sie dieses Gerät verwenden. Verwenden Sie das folgende Flussdiagramm, um die Lautsprecherkonfiguration auszuwählen, die zu Ihren Lautsprechern und Ihrer Nutzungsumgebung passt. Sie können Anschlussmethode und Standardeinstellungen prüfen.

  • Seite 20: Lautsprecherinstallation

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherinstallation „ 5.1-Kanalsystem Das ist ein Basis-5.1-Kanalsystem. Über die Frontlautsprecher wird Front- Stereoklang ausgegeben, und ein Center-Lautsprecher gibt den Ton aus der Bildmitte wie Dialoge und Gesang aus. Die Surround-Lautsprecher erzeugen das hintere Klangfeld.
  • Seite 21 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 7.1-Kanalsystem Dies ist ein 7.1-Kanalsystem, das aus dem grundlegenden 5.1-Kanalsystem p20) und zusätzlichen Surround-Back-Lautsprechern besteht. Über die Frontlautsprecher wird Front-Stereoklang ausgegeben, und ein Center- Lautsprecher gibt den Ton aus der Bildmitte wie Dialoge und Gesang aus. Die Surround-Lautsprecher erzeugen das hintere Klangfeld.
  • Seite 22 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1.2-Kanalsystem Ein 5.1.2-Kanalsystem ist eine Lautsprecherkonfiguration, die aus dem grundlegenden 5.1-Kanalsystem ( p20) und zusätzlichen Höhenlautsprechern besteht. Wählen Sie die Höhenlautsprecher, die zu Ihren Lautsprechern und Ihrer Nutzungsumgebung passen, unter den folgenden drei Typen aus. ❏...
  • Seite 23 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Front-Höhenlautsprecher/ Dies ist ein 5.1-Kanal-Basissystem ( p20) bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround-Lautsprechern Rückhöhenlautsprecher Installationsbeispiel und einem aktiven Subwoofer, sowie zusätzlichen kombinierten Front- Höhenlautsprechern oder Rückhöhenlautsprechern. Durch die Installation der Höhenlautsprecher wird das Klangfeldgefühl im oberen Bereich bereichert. Front- bzw.
  • Seite 24 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Deckenlautsprecher Installationsbeispiel Dies ist ein 5.1-Kanal-Basissystem ( p20) bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround-Lautsprechern und einem aktiven Subwoofer sowie zusätzlichen kombinierten oberen Frontlautsprechern, oberen Mittellautsprechern oder oberen Rücklautsprechern. Durch die Installation der Höhenlautsprecher wird das Klangfeldgefühl im oberen Bereich bereichert.
  • Seite 25 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Dolby-aktivierte Lautsprecher (Dolby- Dies ist ein 5.1-Kanal-Basissystem ( p20) bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround-Lautsprechern und Lautsprecher) Installationsbeispiel einem aktiven Subwoofer, sowie zusätzlichen Dolby-aktivierten Lautsprechern (Front) oder Dolby-aktivierten Lautsprechern (Surround) in Kombination. Dolby- aktivierte Lautsprecher sind spezielle Lautsprecher, deren Klangausgabe in Richtung Decke erfolgt, sodass der Klang als Overhead-Klang wahrgenommen wird, indem er von der Decke reflektiert wird.

  • Seite 26: Einstellungen Für Lautsprecheranschlüsse Und "Speaker Setup

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellungen für Lautsprecheranschlüsse und "Speaker Setup" Verbindungen „ (Hinweis) Lautsprecherimpedanz Schließen Sie Lautsprecher mit einer Impedanz von 4 Ω bis 16 Ω an. Falls es unter den anzuschließenden Lautsprechern solche mit einer Impedanz von 4 Ω oder mehr und weniger als 6 Ω...
  • Seite 27 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Schließen Sie den Subwoofer an a Subwoofer-Kabel Hier kann ein aktiver Subwoofer mit einem Subwoofer-Kabel an dieses Gerät angeschlossen werden. Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT-Buchse das gleiche Signal ausgegeben.
  • Seite 28 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1-Kanalsystem "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.

  • Seite 29: Kanalsystem + Zone Speaker (Modelle Für Nordamerika Und Taiwan)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1 Kanalsystem + ZONE SPEAKER (Modelle für Nordamerika und Taiwan) MAIN ROOM "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Zone 2 Lineout...

  • Seite 30: Kanalsystem + Zone Speaker (Modelle Für Europa, Australien Und Asien)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1 Kanalsystem + ZONE SPEAKER (Modelle für Europa, Australien und Asien) MAIN ROOM "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Zone 2 Lineout...

  • Seite 31: Kanalsystem (Bi-Amping Der Lautsprecher)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1-Kanalsystem (Bi-Amping der Lautsprecher) "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.
  • Seite 32 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 7.1-Kanalsystem "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 7.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.

  • Seite 33: Kanalsystem + Zone Speaker (Modelle Nur Für Nordamerika Und Taiwan)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 7.1 Kanalsystem + ZONE SPEAKER (Modelle nur für Nordamerika und Taiwan) MAIN ROOM "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 7.1 ch < > Subwoofer Height Speaker Zone Speaker Zone 2 Zone 2 Lineout...
  • Seite 34 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1.2-Kanalsystem "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 5.1.2 ch < > Subwoofer Height Speaker Front High Zone Speaker Zone 2 Lineout Zone 2 Bi-Amp Speaker Impedance 6ohms or above Select how many speakers you have.
  • Seite 35 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1.2 Kanalsystem + ZONE SPEAKER (Modelle nur für Nordamerika und Taiwan) MAIN ROOM "Speaker Setup"-Einstellungen „ beim Initial Setup ( p143) Speaker Setup Speaker Channels 5.1.2 ch < > Subwoofer Height Speaker Front High Zone Speaker Zone 2...

  • Seite 36: Anschluss Eines Leistungsverstärkers (Nur Für Modelle Für Europa, Australien Und Asien)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschluss eines Leistungsverstärkers (nur für Modelle für Europa, Australien und Asien) Leistungsverstärker Sie können einen Leistungsverstärker an das Gerät anschließen und das Gerät als Vorverstärker verwenden, um eine hohe Lautstärke zu erzeugen, die mit dem Gerät alleine nicht möglich ist.

  • Seite 37: Lautsprecherkombinationen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherkombinationen • Es können bis zu zwei aktive Subwoofer in beliebiger Kombination angeschlossen werden. (Modelle für Nordamerika und Taiwan) SURROUND ZONE 2 Lautsprecherkanäle FRONT CENTER SURROUND HEIGHT Bi-AMP BACK (ZONE SPEAKER) 2.1-Kanal (*1) (*1) 3.1-Kanal...
  • Seite 38 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ (Modelle für Europa, Australien und Asien) SURROUND ZONE 2 Lautsprecherkanäle FRONT CENTER SURROUND HEIGHT Bi-AMP BACK (ZONE SPEAKER) 2.1-Kanal (*1) (*1) 3.1-Kanal (*1) (*1) 4.1-Kanal (*1) (*1) 5.1-Kanal (*1) (*1) 6.1-Kanal 7.1-Kanal 2.1.2-Kanal (*2) (*1) (*3)

  • Seite 39: Anschließen Des Fernsehers

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen des Fernsehers Schließen Sie dieses Gerät zwischen einem Fernseher und einer AV-Komponente an. Wenn Sie dieses Gerät an den Fernseher anschließen, können Sie die Video- und Audiosignale der AV-Komponente an den Fernseher ausgeben oder den Ton des Fernsehers auf diesem Gerät wiedergeben. Die Verbindung mit dem Fernseher hängt davon ab, ob der Fernseher die ARC-Funktion (Audio Return Channel) unterstützt oder nicht.

  • Seite 40: An Arc-Fernseher

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ An ARC-Fernseher Wenn der Fernsehgerät die ARC-Funktion (Audio Return Channel) (*) unterstützt, verwenden Sie nur das HDMI-Kabel, um die Verbindung mit dem Fernseher herzustellen. Verwenden Sie die ARC-kompatible HDMI IN-Buchse am Fernseher für den Anschluss.

  • Seite 41: An Nicht-Arc-Fernseher

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ An Nicht-ARC-Fernseher Wenn ein Fernseher die ARC-Funktion (Audio Return Channel) (*) nicht unterstützt, schließen Sie ein HDMI-Kabel und digitales optisches Kabel an. • Wenn Sie einen Kabel-Digitalempfänger usw. an die Eingangsbuchse dieses Geräts anschließen, um fernzusehen (ohne den eingebauten Tuner eines Fernsehers zu verwenden), ist die Verbindung mit einem digitalen optischen Kabel oder einem analogen Audiokabel nicht erforderlich.

  • Seite 42: Anschließen Von Wiedergabegeräten

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen von Wiedergabegeräten Anschließen einer AV-Komponente mit HDMI-Buchse Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen wird, die dem CEC-Standard (Consumer Electronics Control) entspricht, können Funktionen wie die HDMI CEC-Funktion (*), die mit Eingangsselektoren usw.verknüpft ist, sowie die HDMI Standby Through-Funktion verwendet werden, mit der Video und Audio von AV-Komponenten auch dann zum Fernseher ausgegeben werden können, wenn...

  • Seite 43: Anschließen Einer Audiokomponente

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen einer Audiokomponente Dies ist eine Beispielverbindung mit einer Audiokomponente. Schließen Sie einen CD-Player mithilfe eines analogen Audiokabels an. Sie können auch einen Plattenspieler mit einem MM-Tonabnehmer an die PHONO-Buchse anschließen. • Wenn der Plattenspieler über einen eingebauten Phono-Entzerrer verfügt, schließen Sie ihn an eine andere AUDIO IN-Buchse als die PHONO-Buchse an.

  • Seite 44: Anschließen Einer Videokamera Usw

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen einer Videokamera usw. Schließen Sie eine Videokamera usw. an die AUX INPUT AUDIO/HDMI-Buchse am Bedienfeld mit einem HDMI-Kabel oder einem Stereo-Ministeckerkabel (ø1/8″/3,5 mm) an. Videokamera a HDMI-Kabel Bedienfeld≫ Rückseite≫ Fernbedienung≫...

  • Seite 45: Anschließen Einer Av-Komponente In Einem Getrennten Raum (Multi-Zonen-Verbindung)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen einer AV-Komponente in einem getrennten Raum (Multi-Zonen-Verbindung) Anschließen eines Fernsehgeräts (ZONE 2) Während eine Disc auf einem Blu-ray-Disc-Player im Hauptraum abgespielt wird (wo dieses Gerät aufgestellt ist), können Sie Video oder Audio vom gleichen Blu-ray-Disc-Player oder einer anderen AV-Komponente auf dem mit einer HDMI- IN-Buchse ausgestatteten Fernsehgerät in einem separaten Raum (ZONE 2) abspielen.

  • Seite 46: Anschließen Eines Vorverstärkers (Zone 2)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen eines Vorverstärkers (ZONE 2) Sie können 2-Kanal-Audio im separaten Raum (ZONE 2) genießen, während Sie die Wiedergabe im Hauptraum ausführen (wo sich dieses Gerät befindet). Verwenden Sie ein analoges Kabel, um die ZONE 2 LINE OUT-Buchse dieses Geräts und die LINE IN-Buchse des Vorverstärkers im separaten Raum zu verbinden.

  • Seite 47: Verbinden Von Zone B

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verbinden von ZONE B Anschließen eines Vorverstärkers usw. (ZONE B) Während Wiedergabe über am Gerät angeschlossene Lautsprecher (ZONE A) stattfindet, können Sie Audio der gleichen Quelle mit dem Vorverstärker oder Transmitter der drahtlosen Kopfhörer genießen, der an die ZONE B LINE OUT-Buchse angeschlossen ist.

  • Seite 48: Anschließen Von Antennen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen von Antennen Schließen Sie die Antenne an dieses Gerät an und richten Sie die Antenne in die beste Position zum Hören aus, während Sie Radiosignale empfangen. Befestigen Sie die FM-Zimmerantenne mit Druckstiften oder Klebeband an der Wand. (Modelle für (Modelle für Nordamerika und...

  • Seite 49: Netzwerkverbindung

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Netzwerkverbindung Dieses Gerät kann über LAN oder Wi-Fi (Wireless LAN) mit dem Netzwerk verbunden werden. Mit einer Netzwerkverbindung können Sie Netzwerkfunktionen wie Internetradio genießen. Bei Verbinden mit kabelgebundenem LAN verbinden Sie den Router über ein LAN-Kabel mit der ETHERNET-Buchse, wie in der Abbildung gezeigt.

  • Seite 50: Anschließen Des Netzkabels

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen des Netzkabels Schließen Sie das Netzkabel an, nachdem alle Verbindungen hergestellt sind. • Dieses Modell enthält ein abnehmbares Netzkabel. Achten Sie darauf, zuerst das Netzkabel mit dem AC INLET-Anschluss am Gerät zu verbinden und dann den Netzstecker in die Steckdose einzustecken.

  • Seite 51: Wiedergabe

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe Wiedergabe von AV-Komponenten BLUETOOTH -Wiedergabe ® Internetradio Spotify AirPlay ® DTS Play-Fi ® FlareConnect USB-Speichergerät Wiedergabe von Dateien auf einem PC und NAS (Music Server) Play-Queue Amazon Music Verbindung des Sonos-Systems zur Wiedergabe Wiedergabe von AM/FM-Radio Multizonenfunktion ZONE B-Wiedergabe...

  • Seite 52: Wiedergabe Von Av-Komponenten

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe von AV-Komponenten Sie können Audiosignale von AV-Komponenten, wie beispielsweise Blu-ray-Disc-Player, über dieses Gerät wiedergeben. • Wenn ein Fernseher an die HDMI OUT SUB-Buchse angeschlossen wurde, verwenden Sie die HDMI MAIN/SUB-Taste oder Quick-Menü" ( p139), um zwischen MAIN und SUB umzuschalten.

  • Seite 53: Bluetooth ® -Wiedergabe

    Sie dann aus der angezeigten Liste dieses Gerät aus. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein. • Dieses Gerät wird als "Onkyo TX-NR696 XXXXXX" angezeigt. Diese p132) oder Onkyo Anzeige kann mit der Funktion Friendly Name ( Controller geändert werden (verfügbar für iOS oder Android™).

  • Seite 54: Internetradio

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Internetradio Durch Anschluss dieses Geräts an das Internet-Netzwerk können Sie Internetradio-Dienste, wie beispielsweise TuneIn Radio verwenden. • Um Internetradio-Dienste abspielen zu können, muss das Netzwerk mit dem Internet verbunden sein. • Je nach Internetradio-Dienst muss der Benutzer sich möglicherweise zunächst vom PC aus registrieren. Einzelheiten zu den einzelnen Diensten finden Sie auf der Website des betreffenden Dienstes.

  • Seite 55: Informationen Zum Tunein Radio-Konto

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Menü Internetradio-Dienste Sie können bestimmte Sender mit einem Lesezeichen versehen oder Sender löschen, für die Lesezeichen gesetzt wurden. Das angezeigte Menü hängt von dem augenblicklich gewählten Dienst ab. Das Menüsymbol wird während der Wiedergabe eines Senders angezeigt. Wenn nur dieses Symbol angezeigt wird, wird durch Drücken von ENTER das Menü...

  • Seite 56: Spotify

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Spotify Verwenden Sie Ihr Smartphone, Tablet oder Ihren Computer als Fernbedienung für Spotify. Gehen Sie zu spotify.com/connect, um zu lernen, wie. Bedienfeld≫ Rückseite≫ Fernbedienung≫...

  • Seite 57: Airplay

    Netzwerk verbunden sind. Drücken Sie NET an diesem Gerät. Klicken Sie dann in iTunes auf das AirPlay-Symbol , wählen Sie aus der angezeigten Liste dieses Gerät aus und starten Sie die Wiedergabe einer Musikdatei. iPhone Onkyo TX-NR696 XXXXXX z. B. iOS 10 Bedienfeld≫ Rückseite≫ Fernbedienung≫...

  • Seite 58: Wiedergabe Von Mehreren Geräten (Airplay2)

    Gerät im Vergleich zum Ton, der auf dem AirPlay-fähigen Gerät iPhone wiedergegeben wird, leicht verzögert sein. Onkyo TX-NR696 XXXXXX Sie können auch Musikdateien auf einem PC mit iTunes wiedergeben (Ver. Onkyo XXXXXXXX 12.8 oder höher). Bestätigen Sie vorher, dass dieses Gerät und der PC mit dem Onkyo XXXXXXXX gleichen Netzwerk verbunden sind.

  • Seite 59: Dts Play-Fi

    Wiedergabe – L/R-Stereolautsprecher-Kopplung • Einige der Einstellungen im "Setup-Menü" können an diesem Gerät nicht 1. Laden Sie die Onkyo Music Control App mit Ihrem mobilen Gerät herunter. geändert werden. Um diese Einstellungen zu ändern, heben Sie die http://www.onkyo.com/playfi/app_o.html Verbindung dieses Geräts mit der App auf.

  • Seite 60: Flareconnect Tm

    ≫ ≫ FlareConnect Wenn Sie Onkyo Controller (verfügbar für iOS oder Android™) auf Mobilgeräte wie Smartphone und Tablet herunterladen, können Sie die Gruppenwiedergabe genießen, die dieselbe Musik auf mehreren Audioprodukten mit Unterstützung der FlareConnect-Funktion abspielt. Sie können Audio von externen Wiedergabegeräten wiedergeben, die an jedes Produkt angeschlossen sind,...

  • Seite 61: Usb-Speichergerät

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ USB-Speichergerät Sie können auf einem USB-Speichergerät gespeicherte Musikdateien wiedergeben. Grundlegende Bedienung Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. 1. Schalten Sie den Eingang des Fernsehers auf denjenigen um, an dem das TV’s REMOTE Gerät angeschlossen ist.
  • Seite 62 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ • Drücken Sie , um zum vorigen Bildschirm zurückzukehren. • Um einen Albumtitel, den Künstlernamen und das Albumcover einer Datei im WAV-Format anzuzeigen, erstellen Sie beim Speichern von Musikdateien die Ordnerstruktur und die Dateinamen wie unten gezeigt. Das Albumcover kann angezeigt werden, indem eine .jpg-Datei gespeichert wird, die auf dem Bildschirm im Ordner der untersten Ebene angezeigt wird.

  • Seite 63: Gerät Und Unterstütztes Format

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Gerät und unterstütztes Format Anforderungen bei USB-Speichergeräten • Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt. WAV (.wav/.WAV): • Von diesem Gerät werden USB-Speichergeräte unterstützt, die den USB- WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio. Massenspeicherklasse-Standard erfüllen.

  • Seite 64: Wiedergabe Von Dateien Auf Einem Pc Und Nas (Music Server)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe von Dateien auf einem PC und NAS (Music Server) Es wird eine Streaming-Wiedergabe von Musikdateien unterstützt, die auf PCs oder NAS-Geräten gespeichert sind, welche mit dem Heimnetzwerk kompatibel und mit dem gleichen Netzwerk wie dieses Gerät verbunden sind. •...

  • Seite 65: Wiedergabe

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. 1. Schalten Sie den Eingang des Fernsehers auf denjenigen um, an dem das TV’s REMOTE Gerät angeschlossen ist. Inputs 2. Starten Sie den Server (Windows Media Player 11, Windows Media Player ®...

  • Seite 66: Suchen Von Musikdateien Zur Auswahl

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Ferngesteuerte Wiedergabe von einem PC 6. Wählen Sie den gewünschten Server mit den Cursortasten aus und drücken Sie ENTER, um eine Liste der verfügbaren Elemente zu öffnen. Sie können dieses Gerät verwenden, um Musikdateien abzuspielen, die •...
  • Seite 67 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 4. Wählen Sie dieses Gerät in "Play to" aus, um das Fenster "Play to" in Windows Media Player 12 zu öffnen, und starten Sie die Wiedergabe an ® diesem Gerät. • Wenn auf Ihrem PC Windows 8,1 ausgeführt wird, klicken Sie auf "Play ®...

  • Seite 68: Unterstützte Audioformate

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Unterstützte Audioformate Dieses Gerät unterstützt die folgenden Musikdateiformate. Eine Apple Lossless (.m4a/.mp4/.M4A/.MP4): Remotewiedergabe von FLAC und DSD wird nicht unterstützt. • Unterstützte Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz • Quantisierungsbit: 16 Bit, 24 Bit MP3 (.mp3/.MP3): DSD (.dsf/.dff/.DSF/.DFF): •...

  • Seite 69: Play-Queue

    "USB"-Symbol oder das "Music Server"-Symbol. (Je nach dem Modell sind die Symbolnamen möglicherweise unterschiedlich.) Wenn Sie Onkyo Controller (verfügbar für iOS oder Android™) auf mobile Geräte wie Smartphone und Tablet herunterladen, können Sie Ihre bevorzugte Wiedergabeliste (Play-Queue-Informationen) unter Musikdateien, die auf dem an dieses Gerät angeschlossenen USB-Speichergerät gespeichert sind, und...

  • Seite 70: Sortieren Und Löschen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 3. Berühren Sie das Symbol "Play Now ", "Play Next " oder "Play Last ", 3. Um einen Track zu löschen, schieben Sie den Track nach links, bis das um den Track zur Play Queue hinzuzufügen. Papierkorb-Symbol zu "...

  • Seite 71: Amazon Music

    Registrieren dieses Geräts bei Amazon Music 1. Starten Sie den Onkyo Controller. Dieses Gerät wird nach dem Hochfahren • Sie können dieses Gerät über Onkyo Controller bei Amazon Music registrieren. Die automatisch angezeigt. Antippen und dieses angezeigte Gerät auswählen. Registrierung kann nicht während des Betriebs dieses Geräts durchgeführt werden.

  • Seite 72: Verbindung Des Sonos-Systems Zur Wiedergabe

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verbindung des Sonos-Systems zur Wiedergabe Einrichtung Durch Verbindung dieses Geräts mit Sonos Connect können Sie Musik oder Musikquellen an die Sonos-App dieses Geräts senden. Über Sonos Connect können Sie dieses Gerät mit der gleichen Gruppe anderer Sonos-Geräte im Für die Wiedergabe von Sonos auf diesem Gerät ist eine Einrichtung erforderlich.

  • Seite 73: Abspiel Von Sonos Auf Diesem Gerät

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Abspiel von Sonos auf diesem Gerät 1. Wählen Sie die gewünschten Tracks mit der Sonos-App aus und senden Sie sie in den Raum, in dem sich dieses Gerät befindet (oder zu der Gruppe). Wir empfehlen, dass Sie einen einfachen Namen für die Kombination aus diesem Gerät und Sonos Connect vergeben, z.

  • Seite 74: Wiedergabe Von Am/Fm-Radio

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe von AM/FM-Radio Sie können mit dem in diesem Gerät integrierten Tuner AM- und FM-Radiosender empfangen. Einstellung eines Radiosenders Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. Automatische Sendersuche 1.

  • Seite 75: Bei Schlechtem Fm-Senderempfang

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Bei schlechtem FM-Senderempfang: Führen Sie das Verfahren unter "Manuelle Sendersuche" ( p75) aus. Beachten Sie, dass bei der manuellen Sendersuche der Empfang von FM-Übertragungen unabhängig von dessen Empfindlichkeit in Mono statt in Stereo erfolgt. Manuelle Sendersuche Beachten Sie, dass bei der manuellen Sendersuche der Empfang von FM- Übertragungen unabhängig von dessen Empfindlichkeit in Mono statt in Stereo...

  • Seite 76: Voreinstellen Eines Radiosenders

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Voreinstellen eines Radiosenders Registrierungsverfahren Sie können bis zu 40 Ihrer bevorzugten AM/FM-Radiosender voreinstellen. Wenn Sie den zu registrierenden AM/FM-Radiosender eingestellt haben, führen Sie die folgenden Schritte aus. 1. Drücken Sie MEMORY, sodass die voreingestellte Nummer auf dem Display blinkt.

  • Seite 77: Auswahl Eines Voreingestellten Radiosenders

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Auswahl eines voreingestellten Radiosenders 1. Drücken Sie TUNER. 2. Drücken Sie die Cursortasten zur Wahl einer voreingestellten Nummer. Löschen eines voreingestellten Radiosenders 1. Drücken Sie TUNER. 2. Drücken Sie die Cursortasten zur Wahl der zu löschenden voreingestellten Nummer.

  • Seite 78: Verwenden Von Rds (Modelle Für Europa, Australien Und Asien)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verwenden von RDS (Modelle für Europa, Australien und Asien) RDS steht für "Radio Data System", ein Verfahren zur Übertragung von Daten übertragenen Inhalten überein. in FM-Radiosignalen. In Regionen, in denen RDS verwendet werden kann, 3.

  • Seite 79: Multizonenfunktion

    Sender von AM/FM-Sendungen für den Hauptraum und den separaten Raum auswählen. Die Verwendung des Onkyo Controllers ist für Bedienungen der Multizonen-Wiedergabe sehr praktisch. Sie können auch mobile Geräte wie Smartphone und Tablet verwenden, auf die Onkyo Controller (verfügbar unter iOS oder Android™) heruntergeladen wurde.

  • Seite 80: Wiedergabe

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe Bei Bedienung der Fernbedienung drücken Sie andere Tasten für die Bedienung, während Sie die ZONE 2 SHIFT-Taste drücken und halten. 1. Während Sie die ZONE 2 SHIFT-Taste auf der Fernbedienung gedrückt halten, zeigen Sie mit der Fernbedienung auf dieses Gerät und drücken .

  • Seite 81: Deaktivierung Der Funktion

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ • Das Audio von extern angeschlossenen AV-Komponenten kann außerdem in ZONE 2 nur ausgegeben werden, wenn es sich um analoge oder 2-Kanal- PCM-Signale handelt. Wenn der Anschluss der AV-Komponente an dieses Gerät über ein HDMI-Kabel, digitales Koaxialkabel oder ein digitales optisches Kabel erfolgt, schalten Sie die Audioausgabe der AV-Komponente auf PCM- Ausgabe um.

  • Seite 82: Zone B-Wiedergabe

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ZONE B-Wiedergabe Während die Wiedergabe über am Gerät angeschlossene Lautsprecher (ZONE A) stattfindet, können Sie gleichzeitig Audio der gleichen Quelle mit dem Vorverstärker usw. (ZONE B) ( p47), der mit der ZONE B LINE OUT-Buchse verbunden ist, hören. Wiedergabe 1.

  • Seite 83: Praktische Funktionen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Praktische Funktionen Anzeigen Ihres Lieblings-Videos im Fernsehen während Sie Musik abspielen Während Sie Musik von einer CD oder einem BLUETOOTH-fähigen Gerät hören, können Sie Video auf dem TV von einer AV-Komponente wie einem Blu-ray Disc-Player anzeigen. TV’s REMOTE •...

  • Seite 84: Einstellen Des Klangs

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellen des Klangs Einstellen von TREBLE/BASS Hier können Sie die Klangqualität der Frontlautsprecher anpassen. 1. Drücken Sie TREBLE oder BASS, um den anzupassenden Inhalt auszuwählen. TREBLE: Verstärkt oder verändert die Höhenbreite der Frontlautsprecher. BASS: Verstärkt oder verändert die Bassbreite der Frontlautsprecher.

  • Seite 85: Sleep Timer

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Sleep Timer Sie können dem Gerät erlauben, automatisch nach Ablauf der angegebenen Zeit in den Standby-Modus zu schalten. Drücken Sie die SLEEP-Taste auf der Fernbedienung, um die Zeit zwischen "30 min", "60 min" und "90 min" zu wählen. "Off": Das Gerät schaltet nicht automatisch in den Standby-Modus.

  • Seite 86: Wiedergabemodus

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabemodus Dieses Gerät bietet eine Vielzahl von Wiedergabemodi. Sie können durch Drücken von MOVIE/TV, MUSIC und GAME jeweils den optimalen Wiedergabemodus für Filme, Fernsehen, Musik, Spiele usw. auswählen. Wählen eines Wiedergabemodus 1. Drücken Sie MOVIE/TV, MUSIC, und GAME während der Wiedergabe. 2.

  • Seite 87: Überprüfen Des Eingangsformats Und Des Wiedergabemodus

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Überprüfen des Eingangsformats und des Wiedergabemodus Drücken Sie mehrfach die -Taste auf der Fernbedienung, um das Display des Hauptgeräts in der folgenden Reihenfolge umzuschalten. • Der Anzeigeinhalt für den BLUETOOTH-Eingang ist unterschiedlich. •...

  • Seite 88: Lautsprecherkonfigurationen Und Auswählbare Wiedergabemodi

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherkonfigurationen und auswählbare Wiedergabemodi Siehe folgende Tabelle für die auswählbaren Wiedergabemodi für jede Lautsprecherkonfiguration. Lautsprecherkonfiguration Wiedergabemodus 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch DD (Dolby Audio - DD)
  • Seite 89 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherkonfiguration Wiedergabemodus 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch (*3) (*3) (*3) ES Discrete (DTS-ES Discrete) ES Matrix (DTS-ES Matrix) DTS 96/24 (*3) (*3)
  • Seite 90 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherkonfiguration Wiedergabemodus 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch Multich (Multichannel) (*1) (*1) (*1) (*1) (*1) (*3) (*3) (*3) (*1) (*1) (*1)

  • Seite 91: Wiedergabemodus-Effekte

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabemodus-Effekte Updates der Wiedergabemodi Atmos „ Wiedergabemodi wie DTS Virtual:X, Atmos 2.0 und DSur 2.0 werden (Firmware-Version mit Unterstützung von Atmos 2.0 etc.) hinzugefügt, wenn die Firmware nach dem Kauf aktualisiert wird oder wenn die Da in diesem Modus die in Dolby Atmos-Audio aufgenommenen Positionsdaten Firmware im Laufe der Produktherstellung geändert wird.
  • Seite 92 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ • Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und DSur (Dolby Audio - Surr) „ wählen den Bitstream-Audioausgang des Players aus. (Firmware-Version mit Unterstützung von DSur 2.0 etc.) • Wenn "Speaker Virtualizer" ( p125) auf "Off"...
  • Seite 93 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ DTHD (Dolby Audio - TrueHD) Beim DTS 96/24-Format handelt es sich um ein Standard-Audioformat für DVD-Videos und „ Blu-ray-Discs. Es können 5.1 Kanäle aufgenommen werden: zwei Frontkanäle, ein Center- In diesem Modus werden im Audioformat Dolby TrueHD aufgenommene Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für Klangdesigns originalgetreu wiedergegeben.
  • Seite 94 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ DTS Neural:X DVD-Video und Blu-ray-Discs. Es ist möglich, maximal 6.1 Kanäle mit einem zusätzlichen monoauralen Surround-Back-Kanal aufzunehmen. Mit diesem Wiedergabemodus können Sie vorhandene Kanäle zur • Zur Übertragung dieses Audioformats verwenden Sie ein Digitalkabel und Wiedergabe auf weitere Kanäle erweitern, entsprechend der Konfiguration der wählen den Bitstream-Audioausgang des Players aus.

  • Seite 95: Pure Audio (Modelle Für Europa, Australien, Asien Und Taiwan)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Multich (Multichannel) durch die Steuerung, wie die Klänge das linke und rechte Ohr des Zuhörers erreichen. Dieser Modus eignet sich zur Wiedergabe von in Mehrkanal PCM • Dieser Modus kann nicht gewählt werden, wenn "Speaker Virtualizer" ( p125) aufgenommenen Quellen.
  • Seite 96 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Während Kinos über zahlreiche Surround-Lautsprecher verfügen und die Filmsoundtracks aufweisen. In diesem Modus wird der Pegel von THX Zuschauer mit natürlichem Surround-Klang umgeben, weisen Heimkinos nur Loudness Plus für die Musikwiedergabe optimiert, und Timbre Matching ist zwei Surround-Lautsprecher auf.

  • Seite 97: Eingabeformate Und Auswählbare Wiedergabemodi

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingabeformate und auswählbare Wiedergabemodi „ MOVIE/TV-Taste Sie können unter einer Vielzahl von Eingangsformat Listening Mode Wiedergabemodi je nach Audioformat des Direct Eingangssignals auswählen. Eingangsformat Listening Mode Musikdateien (außer Mono • Liste der Wiedergabemodi, die mit der MOVIE/ Analog Direct DSD)
  • Seite 98 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode Multich PCM Direct Direct Direct • Sie können nur den Multich *1 *2 *1 *2 "Direct"-, "AllCh DSur DSur DSur Stereo"- und "Full DTS Neural:X DTS Neural:X THX Cinema...
  • Seite 99 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode Direct DTHD Direct Direct DTHD *1 *2 *3 *1 *2 *1 *2 DSur DSur DTS Neural:X THX Cinema THX Cinema DTS Virtual:X *4 *5 TV Logic THX Sel Cin THX Cinema...
  • Seite 100 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode DTS 96/24 Direct DTS Express Direct DTS-HD HR Direct DTS 96/24 DTS Express DTS-HD HR *1 *2 *1 *2 *1 *2 DTS Neural:X DTS Neural:X DTS Neural:X DTS Virtual:X...
  • Seite 101 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode DTS-HD MSTR Direct DTS-ES Direct DTS:X Direct DTS-HD MSTR DTS:X *1 *2 DTS Neural:X ES Matrix DTS Virtual:X *1 *2 DTS Virtual:X ES Discrete TV Logic *4 *5 THX Cinema...
  • Seite 102 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ MUSIC-Taste Eingangsformat Listening Mode Eingangsformat Listening Mode Pure Audio Multich PCM Pure Audio Eingangsformat Listening Mode Musikdateien (außer Direct Direct Analog Pure Audio DSD) Stereo Stereo Direct DSur Multich Stereo DTS Neural:X DSur DSur DTS Virtual:X...
  • Seite 103 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode Pure Audio Atmos Pure Audio Pure Audio • Sie können nur Direct Direct Direct den "Pure Audio"-, Stereo Stereo Stereo "Direct"-, "Stereo"-, Atmos "AllCh Stereo"- und *1 *2 *1 *2 *3...
  • Seite 104 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode DTHD Pure Audio Pure Audio DTS 96/24 Pure Audio Direct Direct Direct Stereo Stereo Stereo DTHD DTS 96/24 *1 *2 *1 *2 *1 *2 DSur DTS Neural:X DTS Neural:X...
  • Seite 105 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode DTS Express Pure Audio DTS-HD HR Pure Audio DTS-HD MSTR Pure Audio Direct Direct Direct Stereo Stereo Stereo DTS Express DTS-HD HR DTS-HD MSTR *1 *2 *1 *2 *1 *2...
  • Seite 106 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ GAME-Taste Eingangsformat Listening Mode Eingangsformat Listening Mode DTS-ES Pure Audio DTS:X Pure Audio Eingangsformat Listening Mode Direct Direct Analog Direct Stereo Stereo DSur DTS:X DTS Neural:X ES Matrix DTS Virtual:X *1 *2 DTS Virtual:X *1 *2 ES Discrete...
  • Seite 107 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode Direct Multich PCM Direct Direct Musikdateien (außer • Sie können nur den DSur Multich *1 *2 DSD) "Direct"-, "AllCh DTS Neural:X DSur DSur Stereo"- und "Full DTS Virtual:X DTS Neural:X...
  • Seite 108 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode Atmos Direct Direct Direct Atmos *1 *2 *1 *2 *3 Game-RPG DSur DSur Game-Action THX Games THX Games Game-Rock THX Sel Gam Game-RPG Game-Sports Game-RPG Game-Action...
  • Seite 109 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode DTHD Direct Direct DTS 96/24 Direct DTHD DTS 96/24 *1 *2 *1 *2 *1 *2 DSur DTS Neural:X DTS Neural:X THX Games DTS Virtual:X DTS Virtual:X *4 *5 *4 *5...
  • Seite 110 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode Eingangsformat Listening Mode DTS Express Direct DTS-HD HR Direct DTS-HD MSTR Direct DTS Express DTS-HD HR DTS-HD MSTR *1 *2 *1 *2 *1 *2 DTS Neural:X DTS Neural:X DTS Neural:X DTS Virtual:X...
  • Seite 111 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Listening Mode Eingangsformat Listening Mode DTS-ES Direct DTS:X Direct DTS:X ES Matrix DTS Virtual:X *1 *2 ES Discrete Game-RPG DTS Neural:X Game-Action DTS Virtual:X Game-Rock *3 *4 THX Games Game-Sports Game-RPG AllCh Stereo Game-Action Full Mono...

  • Seite 112: Eingabe-Zeichen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingabe-Zeichen Sie können Zeichen oder Symbole auf der Tastatur eingeben, die auf dem • Wählen Sie "A/A", um zwischen Groß- und Kleinschreibung zu wechseln. Fernsehschirm angezeigt wird, z. B. wenn Sie ein Passwort für das Wi-Fi Setup (Kann auch mit der MODE-Taste auf der Fernbedienung geändert werden.) eingeben ( p131) oder einen voreingestellten Radiosender benennen (...

  • Seite 113: Setup-Menü

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Setup-Menü Menü-Liste Sie können erweiterte Einstellungen konfigurieren, um das Benutzererlebnis mit diesem Gerät noch zu verbessern. Einzelheiten zur Bedienung siehe "Menübedienung" p115). 1. Input/Output 1. TV Out / OSD p116 Nehmen Sie Einstellungen im Zusammenhang mit dem Ausgang zum Fernseher und den Assign Bildschirmanzeigen (OSD) vor.
  • Seite 114 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 4. Source 1. My Input Volume Stellen Sie einen Lautstärkewert für jeden Eingangsselektor ein. p128 2. Name Edit Geben Sie einen einfachen Namen für jeden Eingang ein. p128 Audio Select p129 Legen Sie priorisierte Eingangsklemmen fest, wenn mehrere Audioquellen mit einem Eingangsselektor verbunden sind.

  • Seite 115: Menübedienung

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Menübedienung Nehmen Sie die Einstellungen mithilfe der Anleitung auf dem Fernsehbildschirm (OSD) vor. Drücken Sie auf der Fernbedienung, um das Setup-Menü anzuzeigen. Setup 1. Input/Output Assign 1. TV Out / OSD 2. Speaker 2.

  • Seite 116: Input/Output Assign

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 1. Input/Output Assign Einstellpunkt Standardwert Einstelldetails 1080p -> Wenn ein Fernseher, der 4K unterstützt, verwendet „ 1. TV Out / OSD 4K Upscaling wird, kann ein Videosignal-Eingang mit 1080p automatisch mit 4K ausgegeben werden. Nehmen Sie Einstellungen im Zusammenhang mit dem Ausgang zum Fernseher "Off": Wenn diese Funktion nicht verwendet wird und den Bildschirmanzeigen (OSD) vor.

  • Seite 117: Hdmi Input

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. HDMI Input Einstellpunkt Standardwert Einstelldetails Impose OSD Legen Sie fest, ob Informationen wie Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und HDMI Lautstärkeeinstellung oder Umschalten der IN-Buchsen. Eingabe auf dem Fernsehbildschirm angezeigt werden sollen oder nicht.

  • Seite 118: Weisen Sie Der Pc-Taste Die Gewünschte Hdmi

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 3. Digital Audio Input Einstellpunkt Standardwert Einstelldetails HDMI 5 (HDCP "HDMI 1 (HDCP 2.2)" bis "HDMI 6 (HDCP 2.2)": Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und DIGITAL 2.2) Weisen Sie der PC-Taste die gewünschte HDMI IN COAXIAL/OPTICAL-Buchsen.

  • Seite 119: Speaker

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 2. Speaker „ 4. Analog Audio Input Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und AUDIO „ 1. Configuration IN-Buchsen. Wenn Sie keine Buchse zuweisen, wählen Sie "---" aus. Wählen Sie die Einstellungen der Anschlussumgebung der Lautsprecher. Einstellpunkt Standardwert Einstelldetails...
  • Seite 120 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. Crossover Einstellpunkt Standardwert Einstelldetails Zone 2 Lineout Zone 2 Stellen Sie eine Ausgangsrichtung des Audio- Ändern Sie die Einstellungen der Crossover-Frequenzen. Ausgangs von der Buchse ZONE 2 LINE OUT/ • Für die THX-zertifizierten Lautsprecher werden die folgenden Einstellungen ZONE B LINE OUT ein.
  • Seite 121 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails Height 80 Hz (THX) Wählen Sie eine Crossoverfrequenz von "40 Hz" LPF of LFE 120 Hz Stellen Sie den Tiefpassfilter für LFE-Signale bis "200 Hz" aus, um die Ausgabe von Frequenzen (low-frequency effect) ein, um nur Signale mit für jeden Kanal zu starten.
  • Seite 122 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 3. Distance • Der Abstandswert kann durch Drücken der MODE-Taste auf der Fernbedienung gewechselt werden. Wenn die Einheit "feet" verwendet wird, steht die Einstellungen Stellen Sie den Abstand zwischen den einzelnen Lautsprechern und der Hörposition ein. in Schritten von 0,1 ft von 0,1 ft bis 30,0 ft zur Verfügung.

  • Seite 123: Equalizer Settings

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5. Dolby Enabled Speaker Einstellpunkt Standardwert Einstelldetails Height Right 0 dB Wählen Sie einen Wert zwischen "-12 dB" und Ändern Sie die Einstellungen der Dolby-aktivierten Lautsprecher. "+12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Wert verändern, Einstellpunkt Standardwert...
  • Seite 124 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 7. THX Audio Einstellpunkt Standardwert Einstelldetails Height 0.0 dB Nach dem Auswählen der Lautsprecherfrequenz Ändern Sie die THX-Audio-Einstellungen. zwischen "25 Hz" und "16 kHz" mit den Cursortasten Einstellpunkt Standardwert Einstelldetails passen Sie die Lautstärke der Frequenz mit Back Speaker >4.0 ft/>1.2 m Wählen Sie den Abstand zwischen den...
  • Seite 125 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 8. Speaker Virtualizer Einstellpunkt Standardwert Einstelldetails Loudness Plus Wenn diese Option auf "On" eingestellt ist, Die Funktion Speaker Virtualizer kann zwischen On und Off umgeschaltet können Sie auch bei geringer Lautstärke feine werden.

  • Seite 126: Audio Adjust

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 3. Audio Adjust „ 2. Dolby Ändern Sie die Einstellung, wenn Dolby-Signale eingegeben werden. „ 1. Multiplex/Mono Einstellpunkt Standardwert Einstelldetails Ändern Sie die Einstellungen der Multiplex-Audio-Wiedergabe. Loudness Aktivieren Sie bei der Wiedergabe von Dolby Management TrueHD die Dialog-Normalisierung, mit welcher die Einstellpunkt...

  • Seite 127: Lfe Level

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 3. DTS „ 5. Volume Ändern Sie die Einstellung, wenn DTS-Signale eingegeben werden. Ändern Sie die Lautstärke-Einstellungen. Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails DTS Auto Wenn DTS-Signale eingehen, die erweiterte Volume Display Absolute Schalten Sie die Lautstärkeanzeige zwischen dem absoluten Wert und dem relativen Wert um.

  • Seite 128: Source

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 4. Source „ 2. Name Edit Geben Sie einen einfachen Namen für jeden Eingang ein. Der eingestellte Name „ 1. My Input Volume erscheint auf dem Hauptgerät-Display. Wählen Sie den Eingangsselektor zur Eingabe der Einstellung.

  • Seite 129: Video Select

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Audio Select Einstellpunkt Standardwert Einstelldetails PCM Fixed Mode Wählen Sie aus, ob Eingangssignale auf PCM Legen Sie Prioritäten bei der Eingangsauswahl fest, wenn mehrere Audioquellen mit (außer für Mehrkanal-PCM) festgestellt werden einem Eingangsselektor verbunden sind, wie etwa bei Verbindungen an den Buchsen "BD/ sollen, wenn Sie "HDMI", "COAXIAL", oder DVD"...

  • Seite 130: Hardware

    Gerät im Standby-Modus befindet; die Erhöhung des kann der Eingang des Geräts mit der Fernbedienung Stromverbrauchs wird jedoch automatisch minimiert, indem oder der Onkyo Controller gewechselt werden, auch das Gerät in den HYBRID STANDBY-Modus wechselt, in wenn sich das Gerät im Standby-Modus befindet.
  • Seite 131 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. Network Einstellpunkt Standardwert Einstelldetails Audio TV Out Sie können Audiosignale über die Lautsprecher des Ändern Sie die Einstellungen für die Netzwerk-Funktionen. Fernsehers wiedergeben, wenn dieses Gerät eingeschaltet ist. • Wenn LAN mit DHCP konfiguriert wird, stellen Sie für "DHCP" den Wert "Enable" ein, "On": Wenn diese Funktion verwendet wird damit die Einstellung automatisch konfiguriert wird.
  • Seite 132 Einstelldetails Gateway 0.0.0.0 Anzeige/Einstellung des Gateways. AirPlay Device Onkyo Ändern Sie den Modellnamen dieses Geräts, der Name TX-NR696 auf mit AirPlay-verbundenen Geräten angezeigt DNS Server 0.0.0.0 Anzeige/Einstellung des primären DNS-Servers. XXXXXX wird, in einen einfach wiederzuerkennenden Proxy URL Anzeige/Einstellung der Proxy-Server-URL.
  • Seite 133 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails AirPlay Password Sie können ein Passwort mit bis zu 31 Stellen Privacy Statement Not Accepted Wenn Sie einen Netzwerkdienst nutzen, der festlegen, sodass nur Benutzer, die einen Eingang einen Anmeldenamen, eine E-Mail-Adresse, haben, AirPlay verwenden können.
  • Seite 134 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 3. Bluetooth Einstellpunkt Standardwert Einstelldetails Pairing Sie können die auf diesem Gerät gespeicherten Ändern Sie die Einstellungen für die Bluetooth-Funktion. Information Kopplungsinformationen initialisieren. Wenn bei Anzeige von "Clear" ENTER gedrückt Einstellpunkt Standardwert Einstelldetails wird, werden die Kopplungsinformationen...

  • Seite 135: Power Management

    Power Out at Standby" oder "Network Standby" Zustand, und Sie können dieses Gerät mit einer aktiviert sind, wird hier automatisch der HYBRID Anwendung wie dem Onkyo Controller, die STANDBY-Modus ausgewählt, durch den der dieses Gerät steuern kann, über das Netzwerk Stromverbrauch auf ein Minimum reduziert wird.)
  • Seite 136 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails Bluetooth Wakeup Off Connected Device - Zeigt den Sonos Connect an, der mit dem gleichen Mit dieser Funktion wird das Gerät aus dem Netzwerk wie das Netzwerk dieses Geräts Standby-Modus geholt, wenn ein BLUETOOTH- verbunden ist.

  • Seite 137: Multi Zone

    Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails Remote ID Wenn mehrere ONKYO-Produkte im selben Raum Remote Play Auto Wenn Sie AirPlay oder Spotify Connect verwenden oder installiert sind, wählen Sie die ID für die mit diesem Zone die Music Server-Funktion zur Remote-Wiedergabe von Gerät verwendete Fernbedienung unter "1", "2"...

  • Seite 138: Firmware Update

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 3. Firmware Update „ 6. Factory Reset Ändern Sie die Einstellungen für die Firmware-Aktualisierung. Alle Einstellungen werden auf die werkseitigen Standardwerte zurückgesetzt. Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails Update Notice Enable Die Verfügbarkeit einer Firmwareaktualisierung Factory Reset Alle Einstellungen werden auf die werkseitigen...

  • Seite 139: Quick-Menü

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Quick-Menü Menübedienung Die häufig verwendeten Einstellungen, z. B. für den Ton, können Sie rasch ändern. Sie können die Einstellungen während der Wiedergabe am Fernsehbildschirm vornehmen. Drücken Sie Q auf der Fernbedienung, um das Quick-Menü zu öffnen.
  • Seite 140 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Audio Frontlautsprecher zu deaktivieren, wählen Sie "On (ex. L/R)". Die Einstellung kann für jeden Eingang ausgewählt werden. Music Optimizer: Hiermit können Sie die Qualität bei komprimierten Manual Equalizer: Wählen Sie "Preset 1" bis "Preset 3" aus, die in "2. Speaker" Audiodateien erhöhen.

  • Seite 141: Web-Einrichtung

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Web-Einrichtung Menübedienung Sie können die Einstellungen für die Netzwerkfunktionen dieses Geräts über Network Setting einen Internetbrowser per PC, Smartphone usw. vornehmen. Status: Lassen Sie Netzwerkinformationen wie MAC- und IP-Adresse dieses Geräts anzeigen. 1.

  • Seite 142: Initial Setup Mit Dem Automatischen Startup-Assistenten

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Initial Setup mit dem automatischen Startup-Assistenten Bedienungen Wenn Sie dieses Gerät nach dem Kauf erstmalig einschalten, wird auf dem Fernseher automatisch Initial Setup angezeigt. Folgen Sie den einfachen TV’s REMOTE Anweisungen auf dem Bildschirm und nehmen Sie die erforderlichen ersten Inputs Einstellungen vor.

  • Seite 143: Speaker Setup

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. AccuEQ Room Calibration • Wenn Sie das Initial Setup auf halbem Wege beendet haben, schalten Sie dieses Gerät in den Standby-Modus und schalten den Strom wieder ein. Stellen Sie das mitgelieferte Messmikrofon zur Lautsprechereinrichtung in Dann können Sie das Initial Setup wieder anzeigen.

  • Seite 144: Network Connection

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wenn Sie das Messmikrofon zur Lautsprechereinrichtung auf einem Stativ • Es gibt zwei Methoden für die Wi-Fi-Verbindung. platzieren, gehen Sie entsprechend der Abbildung vor. "Scan Networks": Suchen Sie mit diesem Gerät nach einem Zugangspunkt. 2.

  • Seite 145: Fehlerbehebung

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Fehlerbehebung „ Wiedergabemodi „ Video Bevor Sie den Vorgang starten „ Gekoppelter Betrieb Probleme können möglicherweise durch einfaches Aus- und wieder Einschalten „ Tuner oder Abtrennen und erneutes Anschließen des Netzkabels gelöst werden, was einfacher ist als die Verbindung, die Einstellung und das Betriebsverfahren zu „...

  • Seite 146: Erratische Gerätefunktionsweise

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Erratische Gerätefunktionsweise ❏ Starten Sie das Gerät neu Neustart des Gerätes könnte das Problem lösen. Schalten Sie dieses Gerät in den Standby-Modus und halten Sie die ON/STANDBY-Taste am Hauptgerät mindestens 5 Sekunden lang gedrückt, und starten Sie das Gerät dann neu. (Die Einstellungen des Geräts werden beibehalten.) Wenn das Problem nach dem Neustart weiter besteht, trennen Sie die Netzkabel des Geräts und der angeschlossenen Geräte ab und schließen sie oder das HDMI-Kabel dann wieder an.

  • Seite 147: Zurücksetzen Des Geräts (Die Werkseitigen Standardeinstellungen Werden Wiederhergestellt)

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Zurücksetzen des Geräts (die werkseitigen Standardeinstellungen werden wiederhergestellt) Wenn der Neustart des Geräts das Problem nicht löst, setzen Sie das Gerät zurück und stellen Sie alle Einstellungen auf die zum Zeitpunkt des Kaufs vorhandenen werkseitigen Einstellungen zurück.

  • Seite 148: Fehlerbehebung

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Fehlerbehebung „ Stromversorgung ❏ Wenn das Gerät eingeschaltet wird, erscheint "AMP Diag Mode" auf dem Display des Hauptgeräts. • Die Schutzschalter-Funktion wurde möglicherweise aktiviert. Wenn das Gerät plötzlich in den Standby-Modus wechselt und "AMP Diag Mode" auf dem Display des Hauptgeräts angezeigt wird, wenn das Gerät wieder eingeschaltet wird, wird mit dieser Funktion diagnostiziert, ob das Hauptgerät fehlerhaft arbeitet oder ein Anomalie in der Lautsprecherkabel-Verbindung vorliegt.

  • Seite 149: Kein Ton Vom Fernseher

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Kein Ton vom Fernseher • Stellen Sie den Eingangsselektor an diesem Gerät auf die Position des Anschlusses ein, an den der Fernseher angeschlossen ist. • Wenn der Fernseher die ARC-Funktion nicht unterstützt, verwenden Sie zusätzlich zur Verbindung über HDMI ein digitales optisches Kabel, um p41) den Fernseher mit diesem Gerät zu verbinden.

  • Seite 150: X84; Wiedergabemodi

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Geräusche sind zu hören • Das Zusammenbinden von mehrpoligen Audiokabeln, Netzkabeln, Lautsprecherkabeln usw. mit Kabelbindern kann die akustische Leistung verringern. Bündeln Sie Kabel nicht. • Ein Audiokabel nimmt möglicherweise eine Störung auf. Versuchen Sie, Ihre Kabel neu zu positionieren. ❏...

  • Seite 151: X84; Video

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Informationen zu DTS-Signalen • Bei Medien, die plötzlich von DTS zu PCM wechseln, wird die PCM-Wiedergabe möglicherweise nicht sofort gestartet. In diesem Fall sollten Sie Ihren Player etwa 3 Sekunden lang oder mehr stoppen. Dann setzen Sie die Wiedergabe fort. Die Wiedergabe funktioniert jetzt normal. •...

  • Seite 152: X84; Gekoppelter Betrieb

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Das Bild flackert • Möglicherweise ist die Auflösung des Players nicht mit der Auflösung des Fernsehers kompatibel. Wenn Sie den Player über ein HDMI-Kabel an dieses Gerät angeschlossen haben, ändern Sie die Ausgangsauflösung am Player. Möglicherweise lässt sich auch durch Wechseln des Bildschirmmodus am Fernseher eine Verbesserung erzielen.

  • Seite 153: X84; Netzwerkfunktion

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Kann nicht mit diesem Gerät verbinden • Vergewissern Sie sich, dass die BLUETOOTH-Funktion des BLUETOOTH-fähigen Geräts aktiviert ist. p134) ❏ Musik wird vom Gerät trotz erfolgreicher BLUETOOTH-Verbindung nicht wiedergegeben • Wenn der Lautstärkepegel Ihres BLUETOOTH-fähigen Geräts auf einen niedrigen Wert eingestellt ist, so ist möglicherweise keine Audiowiedergabe verfügbar.

  • Seite 154: X84; Usb-Speichergerät

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Kann nicht auf den Netzwerkserver zugreifen • Dieses Gerät muss mit dem gleichen Router verbunden sein wie der Netzwerkserver. • Dieses Gerät unterstützt Netzwerkserver mit Windows Media Player 11 oder 12 sowie mit NAS mit Heimnetzwerkfunktion. ®...

  • Seite 155: X84; Zone B-Funktion

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ • Bei einigen WLAN-Routern ist es möglich, mehrere SSIDs für ein Gerät einzustellen. Wenn Sie die Taste zur automatischen Einstellung an einem solchen Router verwenden, werden Sie möglicherweise mit einer anderen SSID als der gewünschten SSID verbunden. Verwenden Sie in diesem Fall eine Verbindungsmethode mit Passworteingabe ❏...

  • Seite 156: X84; Display

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ • Stellen Sie sicher, dass die Batterien mit der richtigen Polarität eingelegt sind. • Neue Batterien einlegen. Keine Batterien unterschiedlicher Sorten oder alte und neue Batterien mischen. • Achten Sie darauf, dass der Sensor am Hauptgerät keinem direkten Sonnenlicht oder Invertertyp-Leuchtstofflampenlicht ausgesetzt ist. Ändern Sie den Standort, falls notwendig.

  • Seite 157: Verringern Des Stromverbrauchs Im Standby-Zustand

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verringern des Stromverbrauchs im Standby-Zustand Wenn die folgenden Funktionen aktiviert sind, nimmt der Stromverbrauch im Standby-Modus zu. Um den Stromverbrauch im Standby-Modus zu reduzieren, überprüfen Sie jede Einstellung und stellen Sie die Funktionen auf "Off". –...

  • Seite 158: Über Hdmi

    Fernseher der Marke Toshiba; Fernseher der Marke Sharp; RIHD-kompatible HDCP (High-bandwidth Digital Content Protection), ein Kopierschutzsystem für Player der Marken Onkyo und Integra; Player und Rekorder der Marke Toshiba; digitale Videosignale. Andere an das Gerät angeschlossene Geräte müssen Player und Rekorder der Marke Sharp (bei Verwendung mit einem Fernseher der ebenfalls den HDCP-Standards entsprechen.

  • Seite 159: Unterstützte Auflösungen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Unterstützte Audioformate – 4K (3840×2160p) 24/25/30 Hz, 4K SMPTE (4096×2160p) 24/25/30 Hz: RGB/YCbCr4:4:4 (8 Bit), YCbCr4:2:2 (12 Bit) Lineares 2-Kanal-PCM: – 4K (3840×2160p) 50/60 Hz, 4K SMPTE (4096×2160p) 50/60 Hz: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 Bit YCbCr4:2:0 (8 Bit) Lineares Mehrkanal-PCM: Maximal 7.1-Kanal;...

  • Seite 160: Allgemeine Spezifikationen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Allgemeine Spezifikationen „ Verstärker-Teil Phono maximale Eingangssignalspannung 70 mV (MM 1 kHz 0,5%) Ausgangsnennleistung (FTC) (Nordamerika) Frequenzgang 8 Ohm Last, beide Kanäle angetrieben von 20 Hz bis 20.000 Hz; 10 Hz – 100 kHz/+1 dB, -3 dB (Direct/Pure Audio) Nennleistung 100 Watt pro Kanal RMS-Mindestleistung, maximale Klangregelungscharakteristik harmonische Gesamtverzerrung von 0,08 % von 250 mW bis zur...

  • Seite 161: Allgemeine Daten

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Netzwerkteil Stromverbrauch 635 W (Modelle für Nordamerika und Taiwan) Ethernet-LAN 570 W (Andere) 10BASE-T/100BASE-TX 0,15 W (Full-Standby-Modus) WLAN 1,8 W (Network Standby (wired)) (Modelle für Nordamerika und Taiwan) IEEE 802.11 a/b/g/n/ac-Standard 2,0 W (Network Standby (wired)) (Andere) (Wi-Fi -Standard)

  • Seite 162: Unterstützte Eingangsauflösungen

    Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ HDMI „ Audioausgänge Eingang Analog IN1 (BD/DVD), IN2 (GAME), IN3 (CBL/SAT), IN4 (STRM BOX), IN5 (PC), ZONE B/ZONE 2 LINE OUT IN6, AUX INPUT HDMI (Front) 2 SUBWOOFER PRE OUT Ausgang FRONT L/R PREOUT (Europa, Australien und Asien) OUT MAIN (ARC), OUT ZONE 2/SUB Lautsprecher-Ausgänge (Nordamerika und Taiwan )
  • Seite 163 SN 29403628_DE (C) Copyright 2019 Onkyo & Pioneer Corporation Japan. All rights reserved. http://www.onkyo.com/privacy/ H1903-0...

Inhaltsverzeichnis
