Türanschlag wechseln
Der Wechsel des Türanschlags sollte nur von ausgebildetem
Fachpersonal durchgeführt werden.
Für den Umbau sind zwei Personen erforderlich.
Achtung
Die Tür muss nun von einer Person festgehalten werden.

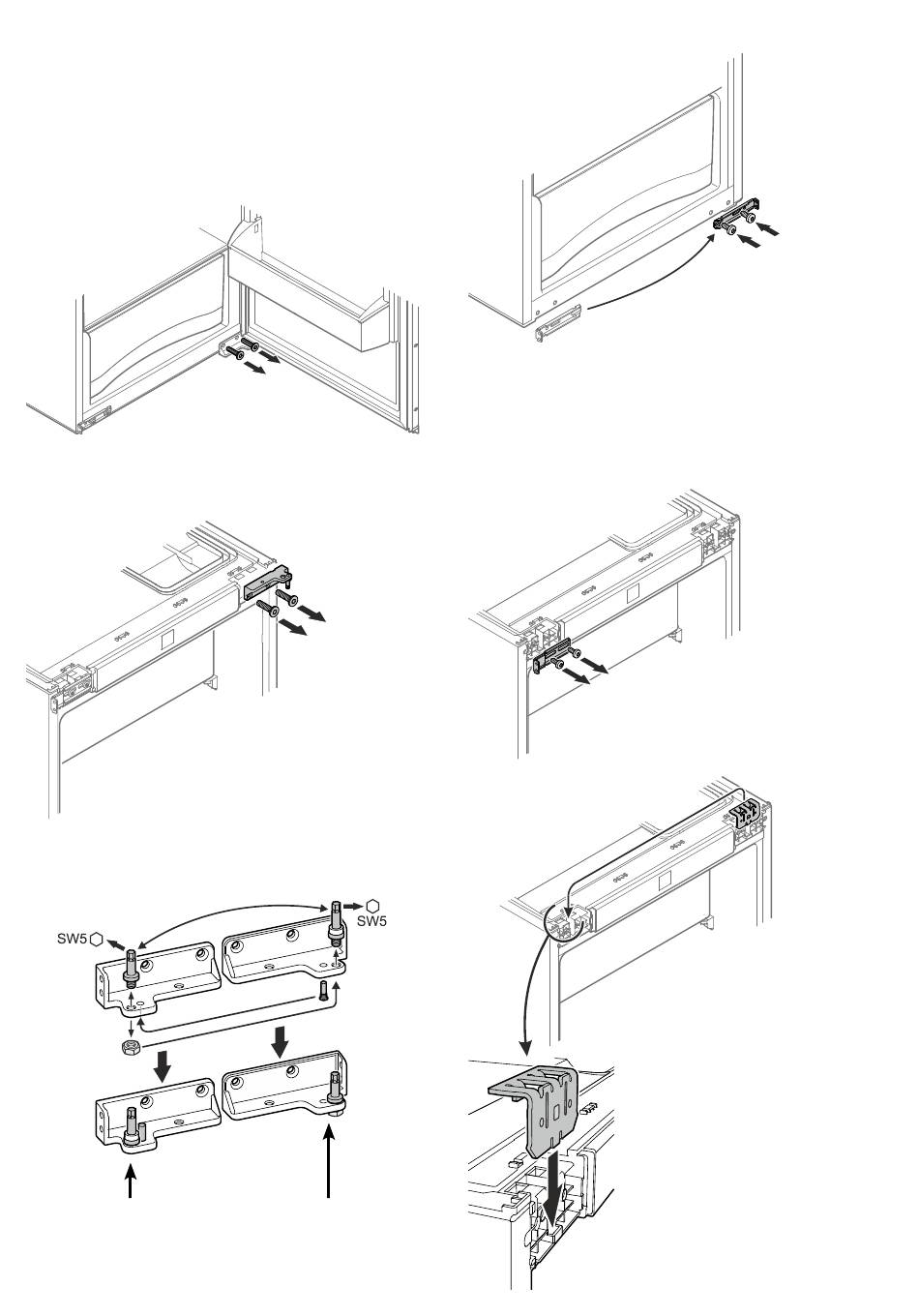

1. Unteren Scharnierwinkel abschrauben.
Tür abnehmen.
2. Oberen Scharnierwinkel abschrauben.
3. Bolzen der Scharnierwinkel umsetzen.
Dieser Scharnierwinkel wird
später, wie in Punkt 19 be-
schrieben, links unten montiert.
10
1.
2.
3.
Dieser Scharnierwinkel wird
später, wie in Punkt 17 be-
schrieben, links oben montiert.
Hinweis
Schrauben eindrehen, den Winkel ganz nach links
schieben, dann Schrauben festziehen.
5.
6. Haltewinkel herausziehen und auf
4.
4. Unteren Befestigungswinkel
umsetzen.
5. Oberen Befestigungswinkel
abschrauben.
6.
die Gegenseite umsetzen.
