C 1‐14
Reparaturen am Luftmotor
Neuaufbau des Luftventils
P/N 7105189G02
Neuaufbau des Luftmotors fertigstellen
1. Siehe Abbildung C 1‐12. Den Luftmotor am Hydrauliksystem installieren.
2. Die Sechskantmuttern (36) an den Gewindestangen des Luftmotors (35)
installieren und mit 136 ± 14 NDm (100 ± 10 ft‐lb) festziehen.
3. Den unteren Zylinderkopf (16) an der Montagefläche der Pumpe
befestigen.
35
36

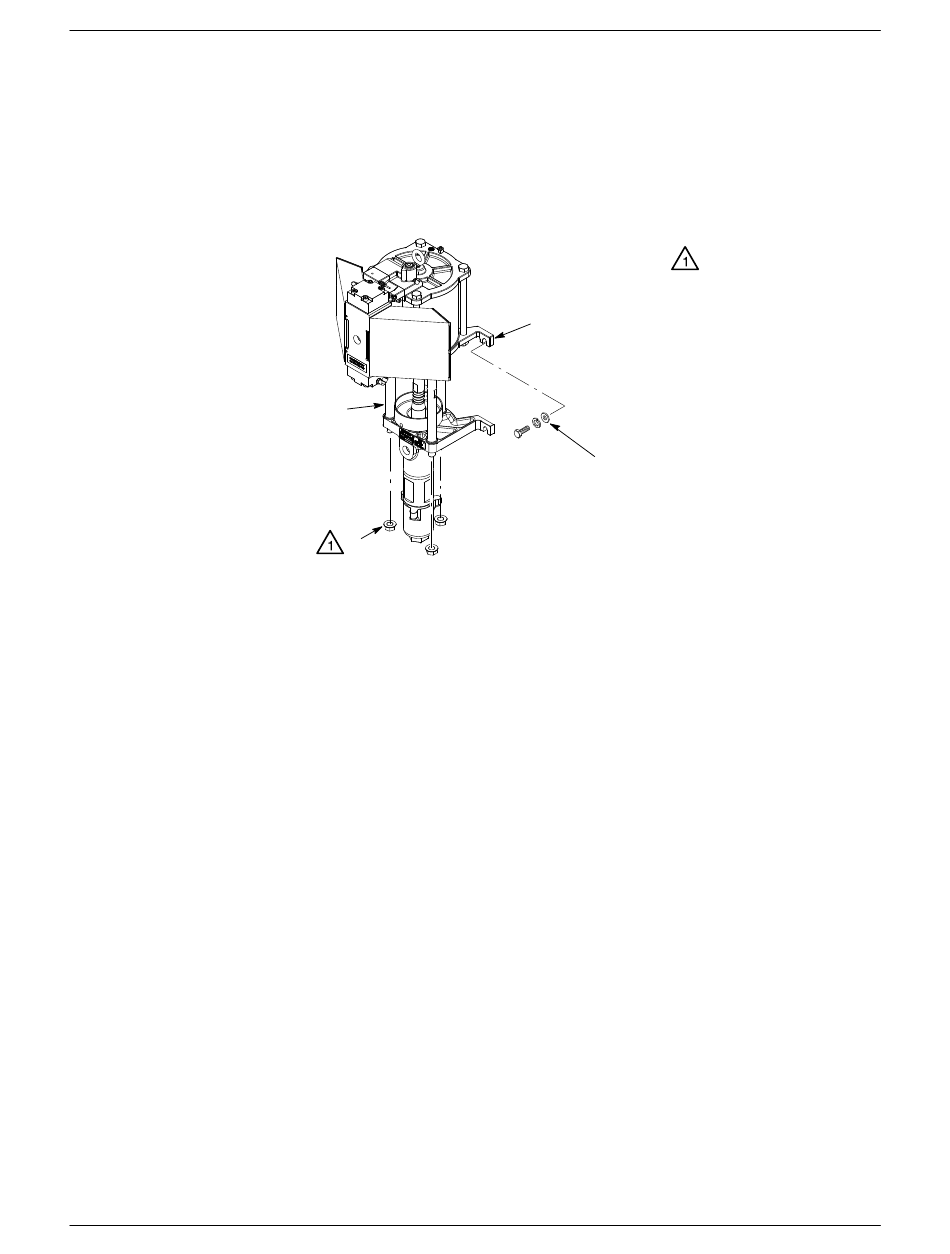

Abb. C 1‐12Luftmotor installieren
16. unterer Zylinderkopf
35. Gewindestangen des Luftmotors
4. Die Verbindungsstange nach unten ziehen, bis sie Kontakt mit dem
Kolben hat, und die Kupplung installieren, wie auf Seite C 1‐2
beschrieben.
5. Den Luftschlauch am Luftventil anbringen.
6. Die Erdungsklemme an eine echte Erdung anschließen.
7. Die Pumpe mit Druckluft beaufschlagen und die Funktion des Luftmotors
prüfen. Die Luftdichtheit prüfen.
Für Pumpenversionen D und höher wird eine neue Luftventilbaugruppe
verwendet. Siehe Abb. C 1‐13 zum Luftventil alten Typs und Abb. C 1‐14
zum Luftventil neuen Typs. Siehe Abschnitt D1, Ersatzteile Luftmotor zu
Teilenummern von Druckluftventil‐Wartungssätzen und
Druckluft‐Vorsteuerventil.
1. Die unter Schalldämpfer und Luftventil abnehmen auf Seite C 1‐6
beschriebenen Schritte ausführen.
2. Die Innensechskantschrauben und Abschlusskappen vom Luftventil
abnehmen.
3. Das Druckluftventil zerlegen, die Komponenten prüfen, bei
Beschädigung ersetzen und das Ventil wieder zusammensetzen.
4. Beim Einsetzen des Druckluft‐Vorsteuerventils an einer Druckluft‐
ventilbaugruppe neuen Typs die Verschraubungen installieren und die
Luftschläuche gemäß Abb. C 1‐14 anschließen.
Mit 136 ± 14 NDm
(100 ± 10 ft‐lb)
festziehen.
16
kundenseitige
Befestigungselemente
36. Sechskantmuttern
1300387B
E 2007 Nordson Corporation
