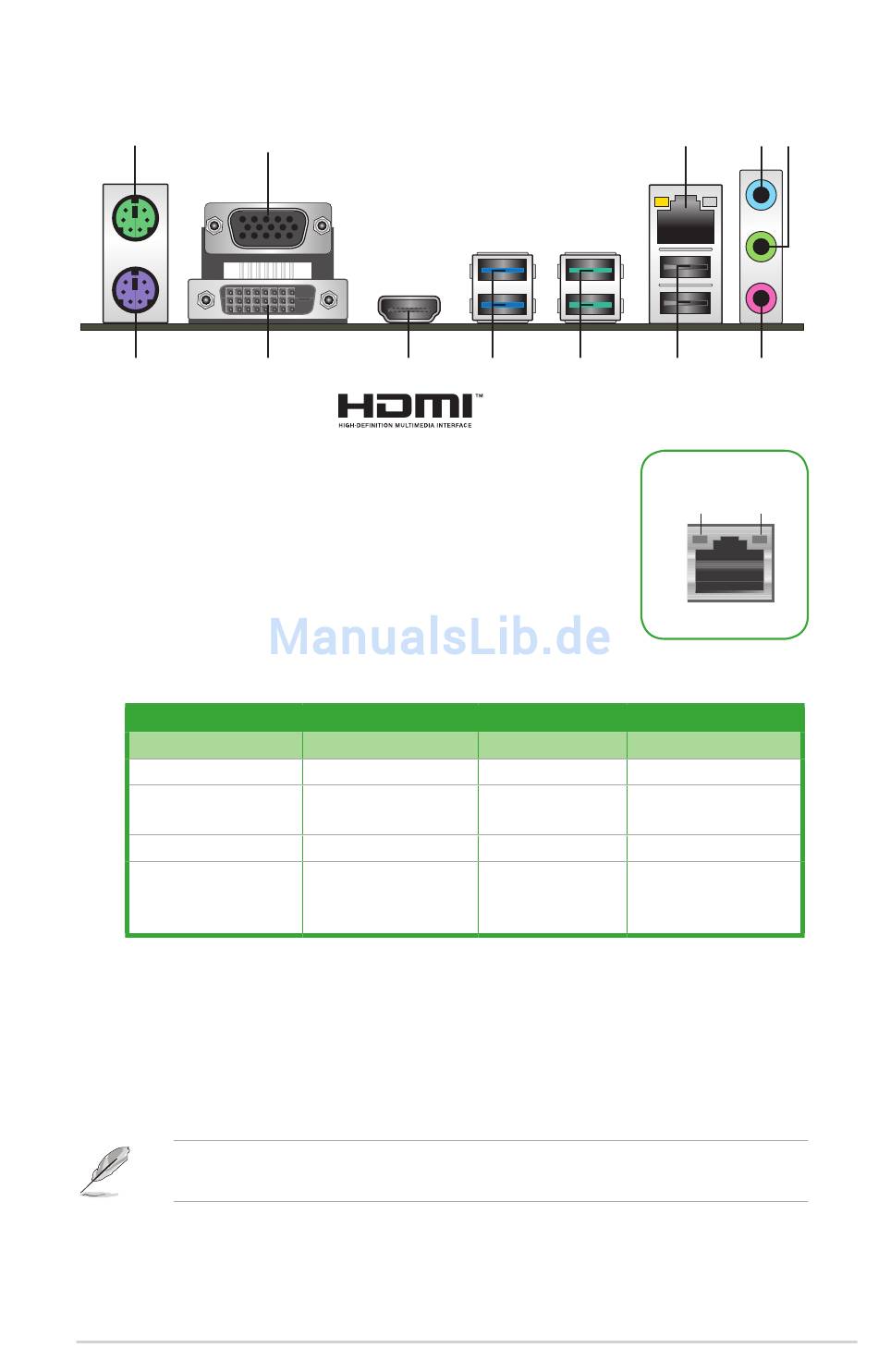

Rücktafelanschlüsse
1
12
1.
PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2
Maus.
2.
Video Graphics Adapter- (VGA) Port. Dieser 15-polige
Anschluss ist für einen VGA-Monitor oder andere VGA-
kompatible Geräte.
3.
LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-
Verbindungen zu einem Local Area Network (LAN) mittels eines
Netzwerk-Hubs.
Lan-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
Aus
Orange
Orange (Blinkend)
Orange (blinkend
dann dauerhaft)
4.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player
oder andere Audioquellen.
5.
Line-Out-Anschluss (Limette). Dieser Anschluss verbindet Kopfhörer oder
Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen, wird die Funktion dieses
Anschlusses zum Front-Lautsprecherausgang.
6.
Mikrofonanschluss (rosa). Dieser Anschluss verbindet ein Mikrofon.
Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in
2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration.
ASUS H110M-PLUS
2
11
10
Beschreibung
Nicht verbunden
Vebunden
Datenaktivität
Bereit, um aus
dem S5-Modus
aufzuwachen
9
8
Verbindungs-
Speed LED
Status
Beschreibung
AUS
10Mbps Verbindung
ORANGE
100Mbps
Verbindung
GRÜN
1Gbps Verbindung
_
_
3
4 5
7
6
Speed
Aktivitäts-/
LED
LED
LAN-
Anschluss
1-5
