massbilder
Technische Änderungen vorbehalten.
DE830535/211111 – Originalbetriebsanleitung
DE819392
Alle Maße in mm.

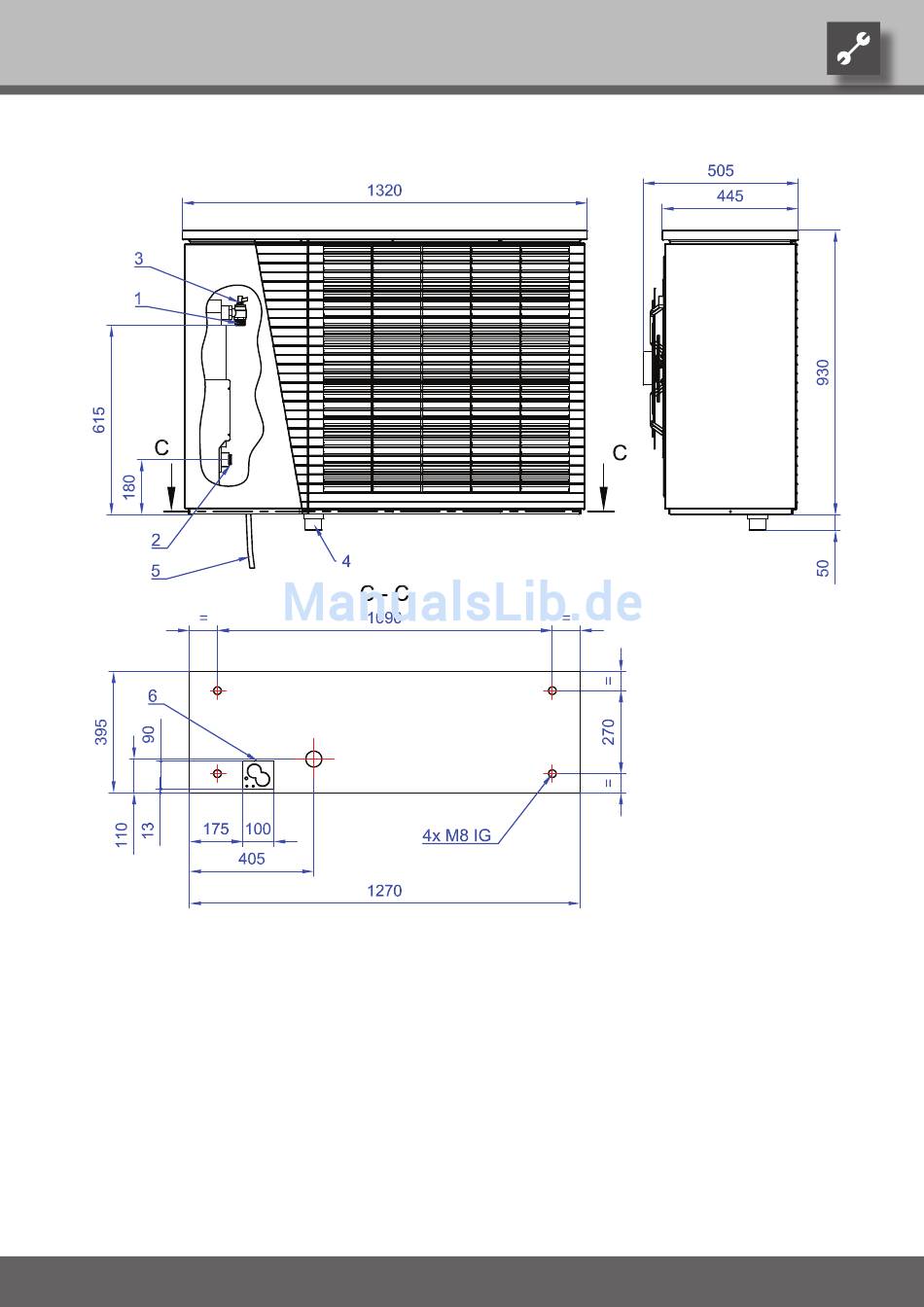

A
Vorderansicht
B
Seitenansicht
C-C
Schnitt (Grundplatte)
1
Heizwasservorlauf G1" DIN ISO 228 flachdicht.
2
Heizwasserrücklauf G1" DIN ISO 228 flachdicht.
3
Entlüfter
4
Stutzen (im Beipack) für Kondensatablaufrohr DN40
5
Kabel für Leistung, Steuerung, BUS, Länge ~ 5m ab Gerät
6
Durchführung für Vor- u. Rücklauf und Kabel (im Beipack)
© Alpha-InnoTec GmbH
LWD 50A • LWD 70A
