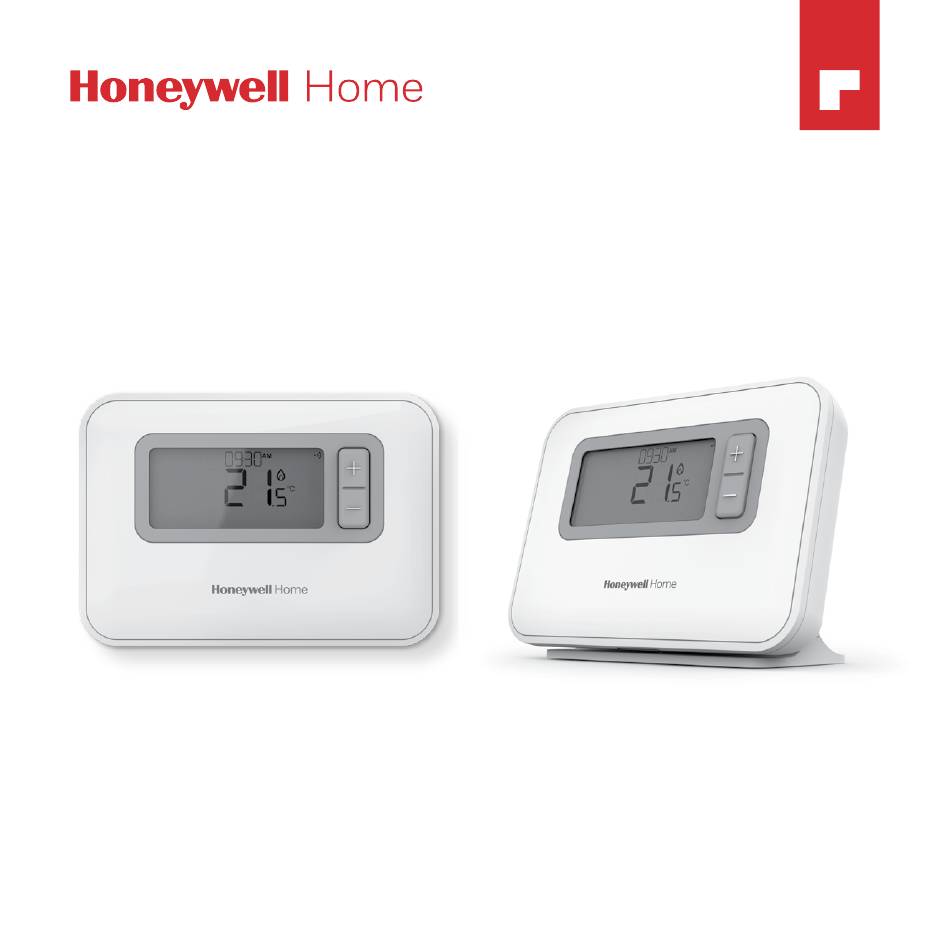

- Seite 1 Programmierbarer Thermostat T3, T3R, T3M DE Bedienungsanleitung Programmierbares Thermostat Programmierbares Funk-Thermostat Programmierbares Regel-Thermostat...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1) Thermostat-Schnittstelle ..............3 Bildschirm- und Schaltflächenübersicht ......3 Statussymbole ..................4 Menü- und Navigationssymbole ..........4 Navigieren durch das Menü............4 2) Menü ........................5 Heizungszeitplan ................5 ..............5 Anpassen des Zeitplans ..............7 Kopieren des Zeitplans ................7 Zeitraum löschen Datums-/Zeiteinstellungen............8 3) Betriebsarten des Geräts ..............11 Automatischer Betrieb (AUTO) .......... -
Seite 3: Thermostat-Schnittstelle
Thermostat-Schnittstelle Bildschirm- und Schaltflächenübersicht 1030 12 Rechte Taste Programmiermenü Optimierung Einstellungsmenü Niedriger 13 Mittlere Taste Alarm Batteriestand 14 Linke Taste 15 Zeitplan- Raumtemperatur Funk-Signal (T3R) Aktuelle Uhrzeit 10 Tastensperre Programmierung Heizbedarf 11 Temperatur einstellen 16 Tag... -
Seite 4: Statussymbole
Statussymbole Überbrückung nach Temperatur aktiv: Angezeigt, wenn die Zieltemperatur manuell eingestellt ist. Niedriger Batteriestand: Der Batteriestand liegt bei ca. 10 % (siehe Batterien wechseln auf Seite 16). Heizbedarf: Die Raumtemperatur liegt unterhalb des Sollwerts und ein Heizbedarf wird angezeigt (Boiler wird evtl. eingeschaltet). Optimierung aktiv: Nur angezeigt, wenn die Optimierung in den Installateur-Einstellungen aktiviert wurde. -
Seite 5: Menü
Menü Heizungszeitplan Ihr Thermostat ist mit dem folgenden Standard-Zeitplan vorprogrammiert. Führen Sie die folgenden Schritte aus, um den Zeitplan anzupassen. 6:30 8:00 18:00 22:30 Tag 1 bis 7 (Mo. bis So.) 21 °C 16 °C 21 °C 16 °C Anpassen des Zeitplans 2 Drücken Sie oder , um das 1 Drücken Sie MENU... - Seite 6 3 Drücken Sie 4 Drücken Sie oder , um den oder , um den anzupassenden Tag auszuwählen, einzustellenden Abschnitt auszuwählen, und drücken Sie und drücken Sie 0640 5 Drücken Sie oder , um die Zeit 6 Drücken Sie oder , um die Temperatur einzustellen, und drücken Sie einzustellen, und drücken Sie 0650...
-
Seite 7: Kopieren Des Zeitplans
Kopieren des Zeitplans 1 Drücken Sie oder , um den Tag, 2 Drücken Sie oder , um den Tag, in dessen Zeitplan Sie kopieren wollen, den Sie den Zeitplan kopieren wollen, auszuwählen, und drücken Sie COPY auszuwählen, und drücken Sie Zeitraum löschen 1 Navigieren Sie zu dem Tag und 2 Drücken und halten Sie... -
Seite 8: Datums-/Zeiteinstellungen
Datums-/Zeiteinstellungen 2 Drücken Sie oder , um das 1 Drücken Sie MENU Einstellungsmenü SET auszuwählen, für das Hauptmenü. und drücken Sie 1030 4 Drücken Sie oder , um das Jahr YEAR 3 Drücken Sie , um das Jahr einzustellen und drücken Sie YEAR auszuwählen (oder , um zum Monat MONTH zu wechseln). - Seite 9 6 Drücken Sie oder , um den 5 Drücken Sie , um den Monat Monat MNTH einzustellen, MNTH auszuwählen (oder , und drücken Sie um zum Tag DAY zu wechseln). mnth mnth 8 Drücken Sie oder , um den Tag DAY 7 Drücken Sie , um den Tag einzustellen und drücken Sie...
- Seite 10 10 Drücken Sie oder , um die 9 Drücken Sie , um die Stunde Stunde HOUR einzustellen HOUR auszuwählen (oder , um zu und drücken Sie den Minuten MINS zu wechseln). hour hour 12 Drücken Sie oder , um die 11 Drücken Sie , um die Minuten MINS einzustellen,...
-
Seite 11: Betriebsarten Des Geräts
Betriebsarten des Geräts Temporäre Überbrückung Automatischer Betrieb Drücken Sie oder , um die neue gewünschte Temperatur einzustellen. Der Das Thermostat wird den voreingestellten voreingestellte Zeitplan wird beim folgenden Zeitplan bei normalem Gebrauch umsetzen – voreingestellten Sollwert fortgesetzt. angezeigt durch das Symbol. -
Seite 12: Manueller Betrieb (Man)
Dauerhafte Überbrückung Manueller Betrieb Drücken Sie die oder Tasten, um die Die eingestellte Temperatur wird eingestellte Temperatur anzupassen. dauerhaft gehalten – angezeigt Diese Temperatur ist eingestellt, bis durch das Symbol. sie erneut manuell geändert wird. -
Seite 13: Standbymodus (Mit Frostschutz)
Standbymodus (mit Frostschutz) Sparen Sie Energie, indem Sie die Heizung bei Bedarf ausschalten, z. B. in warmen Sommermonaten oder sobald Türen oder Fenster für längere Zeitraume geöffnet sind. Bei einer Temperatur von unter 5 °C wird die Heizung eingeschaltet, um ein Einfrieren der Rohrleitungen zu verhindern. -
Seite 14: Tastensperre
Tastensperre Sperren Entsperren Halten Sie die Links- & Rechts-Tasten Wenn das Tastenfeld gesperrt ist für 5 Sekunden gedrückt. Es wird das (angezeigt durch das Symbol) – Symbol angezeigt und das Thermostat drücken und halten Sie die Links- & wird (abhängig von der Installateur- Rechts-Tasten für 5 Sekunden zur Einstellung) eingeschränkte oder keine vollständigen Wiederherstellung... -
Seite 15: Optimierung
Optimierung Optimierung Das Thermostat ist mit Optimierungsfunktionen ausgestattet, die einerseits Energie sparen, aber auch anderseits geeignete Komforteinstellungen nicht beeinträchtigen sollen. Das Thermostat zeigt während der Optimierung, sofern eingestellt, an. Die Optimierung ist standardmäßig deaktiviert. Anweisungen zur Aktivierung finden Sie im Installationshandbuch. •... -
Seite 16: Batterien Wechseln (Nur Bei T3 Und T3R)
Batterien wechseln (nur bei T3 & T3R) Das Thermostat wird von zwei AA Batterien mit Strom versorgt – dennoch wird während des Betriebs kein Batteriesymbol angezeigt. Das Symbol wird nur angezeigt, wenn der Batterielandestand zu Neige geht. • wird angezeigt, wenn die Batterien einen Ladestand von etwa 10 % erreicht haben –... -
Seite 17: Tischständer Und Wandhalterung (Nur T3R)
Tischständer und Wandhalterung (nur T3R) Tischständer... - Seite 18 Wandhalterung...
-
Seite 19: Funkempfängerbox (Nur T3R)
Funkempfängerbox (nur T3R) Das T3R Thermostat kommuniziert per Funksignal mit der Empfängerbox, die am Boiler angeschlossen ist. Sollte die Funkverbindung des Thermostats unterbrochen werden oder fehlerhaft sein, kann der Boiler manuell, mithilfe der Taste auf der Empfängerbox, ein- oder ausgeschaltet werden. •... -
Seite 20: Fehlersuche
Fehlersuche Führen Sie folgende Vorschläge aus, wenn Sie Probleme mit dem Thermostat haben. Die meisten Probleme können schnell und einfach behoben werden. Alle Modelle Anzeige bleibt Batterien wechseln (nur bei T3 & T3R). dunkel Stromversorgung des OpenTherm-Boilers (nur bei T3M) prüfen. Installateur kontaktieren. - Seite 21 nur bei T3R (Funk) Thermostat und Empfängerbox Verlust des Funksignals – Platzieren Sie das Thermostat blinkt Thermostat an anderer Stelle und versuchen die Empfängerbox Sie, die Kommunikation wieder herzustellen. blinkt rot auf. Überprüfen Sie die Stromversorgung der Thermostat blinkt Empfängerbox, indem Sie die Einschalttaste die Empfängerbox LED ist des Boilers drücken.
- Seite 22 Resideo Inc., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB. www.resideo.com Herkunftsland: VK ©2018 Resideo Technologies, Inc. Alle Rechte vorbehalten. Die Marke Honeywell Home wird unter der Lizenz von Honeywell International Inc. verwendet.
