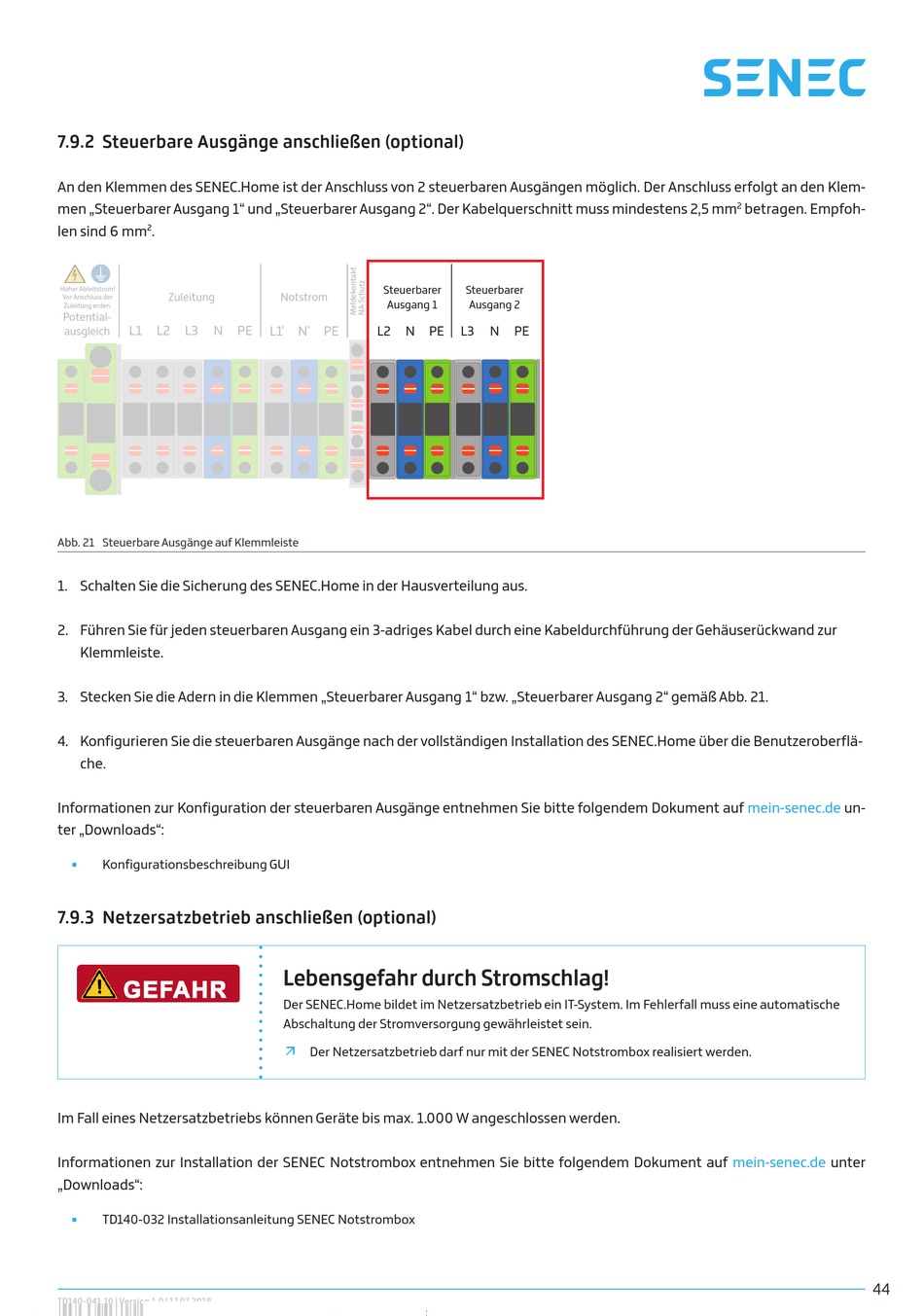

7.9.2 Steuerbare Ausgänge anschließen (optional)
An den Klemmen des SENEC.Home ist der Anschluss von 2 steuerbaren Ausgängen möglich. Der Anschluss erfolgt an den Klem-
men „Steuerbarer Ausgang 1" und „Steuerbarer Ausgang 2". Der Kabelquerschnitt muss mindestens 2,5 mm
len sind 6 mm 2 .
Hoher Ableitstrom!
Zuleitung
Vor Anschluss der
Zuleitung erden.
Potential-
L1 L2 L3 N PE
ausgleich
Abb. 21 Steuerbare Ausgänge auf Klemmleiste
1. Schalten Sie die Sicherung des SENEC.Home in der Hausverteilung aus.
2. Führen Sie für jeden steuerbaren Ausgang ein 3-adriges Kabel durch eine Kabeldurchführung der Gehäuserückwand zur
Klemmleiste.
3. Stecken Sie die Adern in die Klemmen „Steuerbarer Ausgang 1" bzw. „Steuerbarer Ausgang 2" gemäß Abb. 21.
4. Konfigurieren Sie die steuerbaren Ausgänge nach der vollständigen Installation des SENEC.Home über die Benutzeroberflä-
che.
Informationen zur Konfiguration der steuerbaren Ausgänge entnehmen Sie bitte folgendem Dokument auf
ter „Downloads":
•
Konfigurationsbeschreibung GUI
7.9.3 Netzersatzbetrieb anschließen (optional)
Im Fall eines Netzersatzbetriebs können Geräte bis max. 1.000 W angeschlossen werden.
Informationen zur Installation der SENEC Notstrombox entnehmen Sie bitte folgendem Dokument auf
„Downloads":
•
TD140-032 Installationsanleitung SENEC Notstrombox
TD140-041.10 | Version 1.0 | 17.07.2018
Steuerbarer
Notstrom
Ausgang 1
L1' N' PE L2 N PE
Lebensgefahr durch Stromschlag!
Der SENEC.Home bildet im Netzersatzbetrieb ein IT-System. Im Fehlerfall muss eine automatische
Abschaltung der Stromversorgung gewährleistet sein.
ä Der Netzersatzbetrieb darf nur mit der SENEC Notstrombox realisiert werden.
Steuerbarer
Ausgang 2
L3 N PE
betragen. Empfoh-
2
mein-senec.de un-
mein-senec.de unter
