Zenner IZM 972 Funktionsbeschreibung Seite 15

F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2

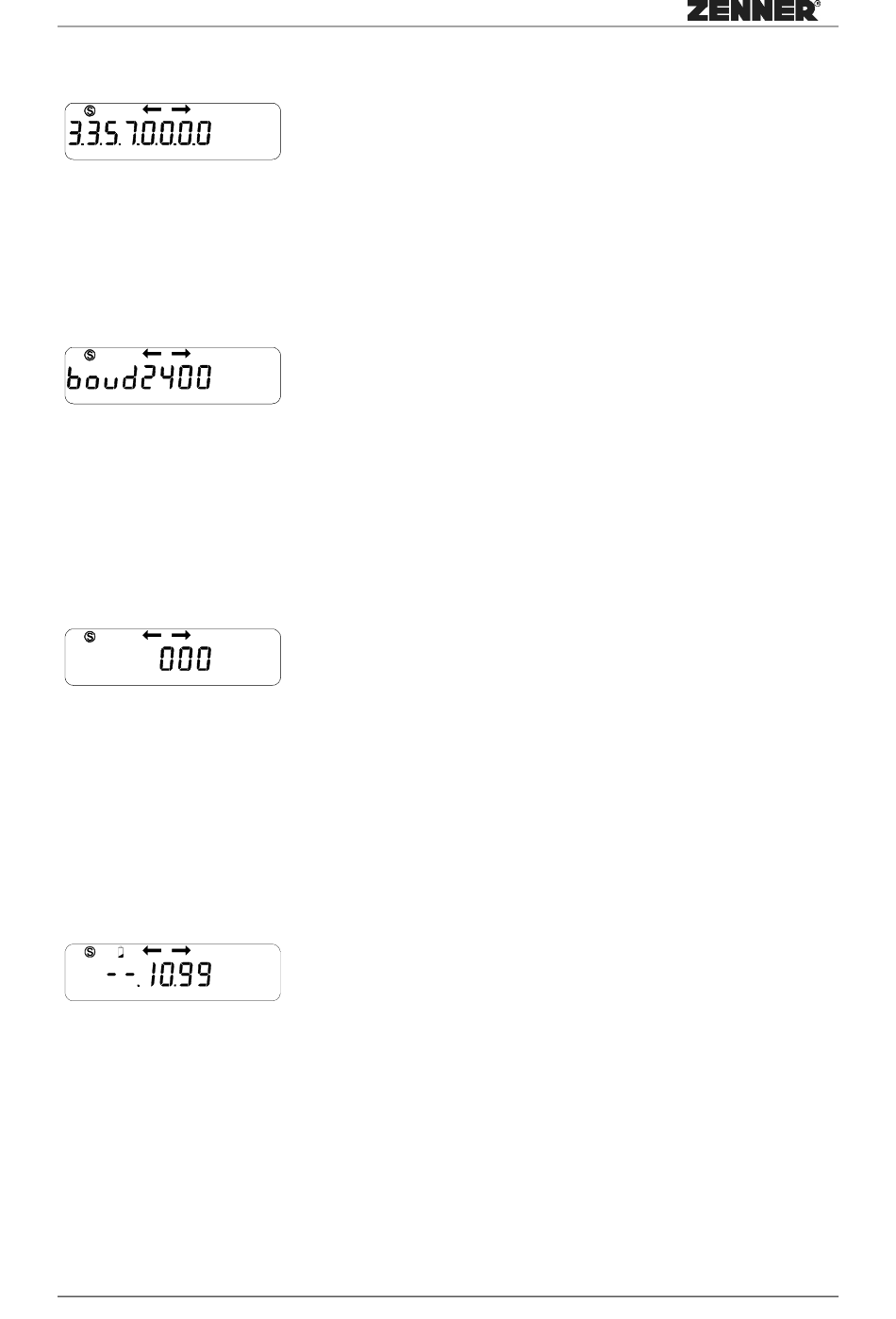

Typennummer
In der Typennummer sind einige Ausstattungsmerkmale des IZM sowie
Softwareparameter verschlüsselt, die es erlauben, den ausgelieferten Typ zu
identifizieren. Dies ist jedoch nur geschultem Personal möglich.
Baudrate Bus
Die Baudrate ist ein wichtiger Schnittstellenparameter für alle Geräte, die über den
Bus mit dem IZM kommunizieren wollen. Sie muß bei beiden Partnern
übereinstimmen. Weitere Parameter sind wie folgt festgelegt :
8 Datenbits, 1 Stopbit, Parität gerade
Kurzadresse Bus
Mit dieser Adresse kann das IZM direkt angesprochen werden und zum Senden der
Auslesedaten veranlaßt werden. Die gültigen Adressen sind von 1 bis 250 in einem
Busnetz begrenzt. Die 0 bedeutet Neugerät, das noch keine Busadresse erhalten
hat. Die Adressen können über eine Konfigurations-Software individuell vergeben
werden, wobei die Vergabe der gleichen Adresse in demselben Bus nicht
vorkommen darf.
Datum „Batterie leer"
Dieses Datum entspricht dem Zeitpunkt, an dem die Batterie voraussichtlich so leer
ist, daß der Betrieb beeinträchtigt werden kann. Dies gilt aber nur bei absolutem
Dauerbetrieb der Meßeinrichtung.
