- Seite 1 Geräteschalter HS 30 Montage...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Inhalt Übersicht Anwendung Montage Kabel verlegen Verbraucher und Taster anschließen Teach-In HS 30 zur Kesselanforderung* verwenden Endgültige Montage Anhang Glossar Technische Daten Hilfe im Problemfall Hinweise für den Installateur... -
Seite 4: Übersicht

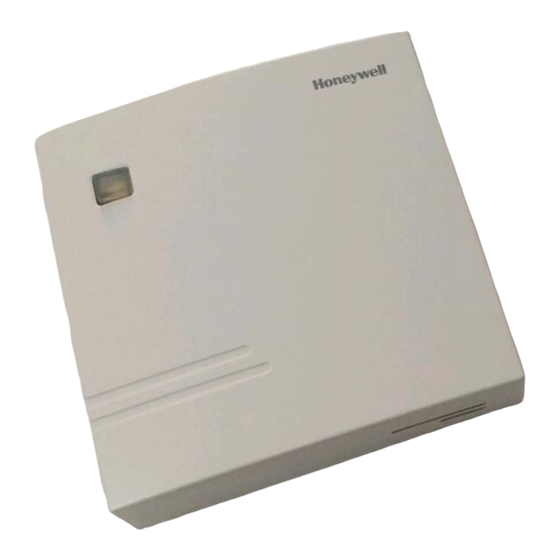

Fachbegriffe sind im Glossar (Seite 15) erläutert. Sie sind im Text mit einem * markiert. Anwendung Der Geräteschalter HS 30 ist eine Komponente des Hausautoma- tions-Systems von Honeywell. Er schaltet elektrische Verbraucher* wie Lampen, Radios, Luftbefeuchter etc. Wie der Geräteschalter für die Kesselanforderung* verwendet werden kann, lesen Sie ab Seite 12. -
Seite 5: Montage
Montage Montage Lebensgefahr durch Stromschlag! Bei der Verkabelung des Moduls liegen elektrische Kontakte mit Netzspannung frei. Die Berührung eines Gefahr! stromführenden Kontakts führt zu lebensgefährlichen Verletzungen. ► Alle Arbeiten nur von autorisiertem Fachpersonal ausführen lassen. ► Bei allen Arbeiten am Modul* die entsprechende Sicherung stromlos schalten. -
Seite 6: Verbraucher Und Taster Anschließen
Montage ► Gehäuseabdeckung Moduls abnehmen. ► Kontaktabdeckungen mit ei- nem Schraubendreher aushe- beln. ► Alle Kabel durch die Öffnungen im Gehäuseboden führen. Verbraucher und Taster anschließen Am Geräteschalter können sowohl Taster als auch Schalter angeschlossen werden. Bei einer Neuinstallation vorzugswei- se Taster verwenden. - Seite 7 Montage Die folgende Abbildung zeigt die Schaltung zum Anschließen von Taster/Schalter und Verbraucher. Die Bezeichnungen der Anschlüsse werden in der weiteren Beschreibung der Montage wieder aufgegrif- fen. Tasteranschluss Phase Common (Relaiswurzel) Neutralleiter NO: Normally Open (Arbeitskontakt) PE: Schutzleiter NC: Normally Closed (Ruhekontakt) Die Relaiskontakte (C, NC, NO) sind potentialfrei.
- Seite 8 Montage ► Den Taster (Schalter) und die Versorgungsspannung gemäß Schema am rechten Klem- menblock anschließen. ► Schutzleiter PE in die Unterputzdose zum Motor durchschleifen. ► Verbraucher gemäß Schema am linken Klemmen- block anschließen.
-
Seite 9: Teach-In
Teach-In ► Gehäuseboden zunächst provisorisch am vorgesehenen Montageort befestigen, um bei Bedarf noch Anpassungen vornehmen zu kön- nen. ► Geräteschalter einschalten. Die LED am Geräteschalter leuchtet grün. Teach-In Neue Hometronic Komponenten müssen dem Hometronic Manager zugeordnet werden, bevor sie in Betrieb gehen können. Dieser Vor- gang wird "Teach-In"... -
Seite 10: Datum/Zeit Stellen Lifestyle Aktivieren
Teach-In Teach-in am Geräteschalter aktivieren ► Taste am Geräteschalter 10 Sekunden gedrückt halten. Die LED blinkt gleichmäßig rot. Der Teach-in am Geräteschalter ist aktiviert. Der Teach-In-Modus kann durch kurzes Drücken der Taste am Schaltmodul abgebrochen werden. In das Untermenü "Installation" wechseln Der Hometronic Manager befindet sich im Automatik Betrieb. - Seite 11 Teach-In ► LIFESTYLES Eingabeknopf drücken. ZEITPROGRAMME Im Display erscheint: ANZEIGE EINSTELLUNGEN ► LIFESTYLES Eingabeknopf nach links drehen, bis ZEITPROGRAMME der Menüpunkt "Einstellungen" mar- ANZEIGE kiert ist. EINSTELLUNGEN Im Display erscheint: ► HEIZUNG Eingabeknopf zweimal drücken. ROLLADEN Im Display erscheint: GERÄTE/LICHT FÜHLER Das Untermenü...
- Seite 12 Teach-In ► HEIZUNG Eingabeknopf drehen, bis der Me- ROLLADEN nüpunkt "Geräte/Licht" markiert ist. GERÄTE/LICHT Im Display erscheint: FÜHLER ► WOHNZIMMER Eingabeknopf drücken. SCHLAFZIMMER Im Display erscheinen die Raum- KÜCHE namen z. B.: ► WOHNZIMMER Eingabeknopf drehen, bis der ent- SCHLAFZIMMER sprechende Raum, hier "Schlafzim- KÜCHE mer", markiert ist.
- Seite 13 Teach-In ► Eingabeknopf drehen, bis das ge- DECKENLICHT wünschte Modul, hier: "Luftbefeuch- LUFTBEFEUCHTER ter", markiert ist. MODUL-3 MODUL-4 Im Display erscheint: ► DECKENLICHT Eingabeknopf drücken. LUFTBEFEUCHTER Im Display erscheint: MODUL-3 MODUL-4 Die rote LED für Manuell-Betrieb am Hometronic Manager leuchtet hell. Der Teach-in ist aktiv. Erfolgreicher Teach-In Bei der Teach-in erfolgreich war, erlischt die LED am Geräteschalter.
-
Seite 14: Hs 30 Zur Kesselanforderung* Verwenden
HS 30 zur Kesselanforderung* verwenden HS 30 zur Kesselanforderung* verwenden ► Geräteschalter an die Leitung der Kesselsteuerung anschließen (siehe Seite 4). ► Teach-in am Geräteschalter aktivieren (siehe Seite 8). ► Am Hometronic Manager in das Untermenü "Installation" wechseln (siehe Seite 8). -
Seite 15: Endgültige Montage
Endgültige Montage Endgültige Montage ► Gehäuseabdeckung wieder abnehmen. ► Kontaktabdeckungen Gehäuseboden einklem- men. ► Gehäuseboden gemäß Bohrschema auf die Unter- putzdose oder an die Wand schrauben. - Seite 16 Endgültige Montage ► Gehäuseabdeckung auf den Gehäuseboden schieben. ► Darauf achten, dass die Ge- häuseabdeckung einrastet. Die Montage ist abgeschlossen.
-
Seite 17: Anhang
Der Betriebsverlauf der letzten 7 Tage wird wiederholt. Kesselrückgriff Hometronic steuert den Heiz- Automatikbetrieb kessel über ein analoges Steu- Standardbetriebsart des Ho- ergerät von Honeywell. metronic-Managers; alle zuge- Teach-in ordneten Bereiche werden über Zeitprogramme gesteuert. Vorgang der Zuordnung eines... -
Seite 18: Technische Daten
Anhang Technische Daten Betriebsspannung 230 V AC, 50 Hz Aufnahmeleistung 3 VA Betriebstemperatur 0...50 °C Schutzklasse IP 30 Lagertemperatur –20 °C...+70 °C Maximale Luftfeuchtigkeit 95 %, nicht kondensierend Grenzdaten des angeschlossenen Verbrauchers min. Last 0,01 A / 5V DC/AC max. Last: 8 A / 25 V AC (cos Phi = 1) 10 A / 250 V ~... -
Seite 19: Hilfe Im Problemfall
Anhang Hilfe im Problemfall Problem/Anzeige Ursache Lösung Siehe „Übertragung LED leuchtet rot mit Teach-in misslun- verbessern" (S. 8). kurzen Unterbre- chungen Teach-in wiederholen. Siehe „Übertragung Keine Steuerung Funkverbindung ist verbessern" (S. 8). durch Hometronic gestört Manager Angeschlossenes Zeitprogramm, Zeitprogramm, Lifestyle oder Anwesenheitssi- Gerät schaltet sich Lifestyle oder An-... - Seite 20 ROBINEX Armaturen Robinetterie Rubinetterie Bernstrasse 36, CH-4663 Aarburg/Oftringen Telefon 062 787 70 00, Fax 062 787 70 01 info@robinex.ch, www.robinex.ch...
