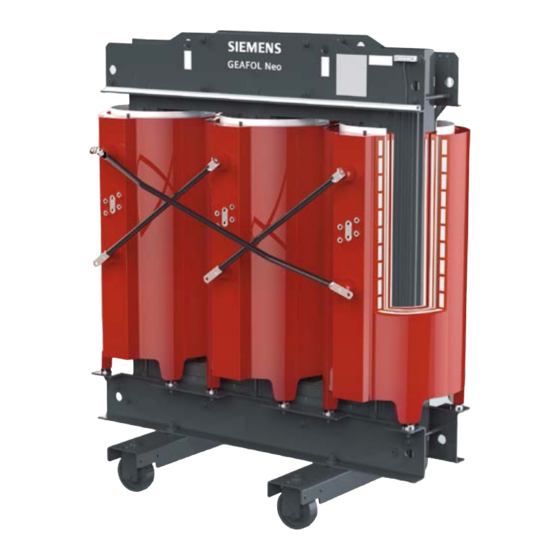

- Seite 1 GEAFOL- Gießharztransformatoren Betriebsanleitung siemens.de/transformatoren...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Geltungsbereich Verwendung Beschreibung Kern Wicklungen Isolation Abstützung Montage Abladen, Transport, Auspacken, Untersuchung, Reinigung, Aufbewahrung Mindesttemperatur Aufstellung Gehäuse Mindestabstände Anschluss Oberflächenvorbereitung Verbindungsmaterial Kontaktdruck Erdung Temperaturüberwachung Allgemeines Beschreibung Ausführung mit PTC Ausführung mit PT 100 Auswertegeräte Inbetriebnahme Reinigungs- und Kontrollempfehlungen Reinigung der Transformatoren Reinigungsmethode Kontrolle der Anzugsmomente der Schraubverbindungen Kontrolle der Warneinrichtungen... - Seite 3 Digitale Betriebsanleitung für Siemens- Gießharztransformatoren – mit detaillierten Filmmodulen zu Montage, Inbetriebnahme und Wartung. Einfach den betreffenden QR-Code scannen und die Anleitung als App installieren. Für iOS: Für Android:...
-
Seite 4: Geltungsbereich
Geltungsbereich Diese Betriebsanleitung gilt für alle GEAFOL- Gießharztransformatoren in dreiphasiger oder einphasiger Ausführung einschließlich aller Sondertransformatoren wie Stromrichter- und Sternpunkttransformatoren. Verwendung GEAFOL-Gießharztransformatoren können besonders dort vorteilhaft eingesetzt werden, wo Brand- oder Grundwasserschutzbestimmungen einen zusätzlichen Aufwand bei Verwendung von flüssigkeitsgefüllten Transformatoren erfordern, z. - Seite 5 Bild 1a: 630-kVA-GEAFOL-Gießharztransformator 10 ± 2 x 2,5 %/0,4 kV, Oberspannungsanschlussseite Unterspannungsanschlüsse Hebeösen Zurrösen Oberspannungsanschlüsse Oberspannungsanzapfungen Dreieck-Schaltverbindung (diese können auch auf der Seite des Unterspannungsanschlusses liegen) Erdungsschraube Vergossene Oberspannungswicklung Unterer Pressrahmen Anschluss für Temperaturüberwachungssystem Transportrollen um 90° umsetzbar Oberer Pressrahmen Zugösen...
-
Seite 6: Beschreibung
Geräuschniveau. und hochwertigen Isolierfolien hergestellt. Mehrere Einzelspulen sind in Reihe geschaltet und bilden einen Bei GEAFOL Neo entfällt die Einspannung der Spulen. Wicklungsstrang, der unter Vakuum mit Gießharzmasse vergossen wird. Die Wicklungsenden und die Anzapfungen sind an Gewindebuchsen geführt und mitvergossen. Die Unterspannungsspulen werden aus Aluminiumbändern und... -
Seite 7: Montage
• eine ausreichende Sicherung gegen Kippen und Mindesttemperaturen Herunterfallen gewährleistet wird und GEAFOL-Transformatoren sind für den Betrieb bei einer • eine Beschädigung des zwischen den Presseisen Temperatur von mindestens –30 °C (–22 °F) vorgesehen, befindlichen Eisenkerns und eventuell angebauten falls nicht für ein bestimmtes Projekt anders vereinbart. -
Seite 8: Aufstellung
Kabel Kabel Kabel Kabel Kabel Kabel Bild 3: Mindestabstände um GEAFOL- Bild 4: Mindestabstände um GEAFOL- Gießharztransformatoren mit Schaltleiste (1) Gießharztransformatoren mit blanken Anzapfungen und Dreieck-Schaltverbindungen (2) Aufstellung Weiterhin ist darauf zu achten, dass die Luftabstände von GEAFOL-Gießharztransformatoren sollen nur in der Oberfläche der Gießharzspulen zu den Wänden,... -
Seite 9: Gehäuse
Bei Normalbetrieb wird dabei der normale Lebensdauer- verbrauch erzielt. Für den Lebensdauerverbrauch sind insbesondere die mittlere Jahrestemperatur sowie die Belastung entscheidend. GEAFOL-Gießharztransformatoren für Aufstellungshöhen über 1000 m NN sind auf dem Leistungsschild, auf dem die maximal zulässigen Aufstellhöhe angegeben ist, entsprechend gekennzeichnet. Bei der Aufstellung sind die Mindestabstände nach Tabelle 1 (siehe Seite 8) um... -
Seite 10: Anschluss
Bild 5: Mindestabstand für Kabelanschlüsse, siehe Tabelle 1 Anschluss Anzapfung blank Oberspannungsseitig erfolgt der Anschluss an die dafür vorgesehenen Anschlussflächen der Verbindungsrohre zur Dreieckverschaltung oder Anschlussklemmen an der vergossenen Schaltleiste bzw. an den angegossenen Stützern der Oberspannungsvergüsse (bei Y-Schaltung). Beim Anschließen von Kabeln ist darauf zu achten, dass diese eine entsprechende Zugentlastung erhalten und so geführt werden, dass die Spannungs abstände nach den einschlägigen Vorschriften eingehalten werden. -
Seite 11: Verbindungsmaterial
Um Setzerscheinungen auszugleichen, empfiehlt es sich, die Schraubverbindungen nach einigen Stunden nach- zuziehen. Dabei soll das Drehmoment nicht größer sein Dehnungsband als bei der ursprünglichen Montage. Schraube Anzugsmoment [Nm] trocken Tabelle 2: Anzugsmomente für die Phasenanschlüsse und Anzapfungen Bild 8: GEAFOL-Gießharztransformator US-Anschlusstechnik mit Dehnungsband... -
Seite 12: Temperaturüberwachung
Beschreibung Ausführung mit PT 100 Das Temperaturüberwachungssystem besteht bei Es ist mindestens ein Widerstandsthermometer (PT 100) GEAFOL-Gießharztransformatoren aus Kaltleitern (PTC) in jede zu überwachende Unterspannungswicklung nach DIN 44082 oder Widerstandsthermometern aus eingebaut. Die Temperaturwerte für die Funktionen Platin (PT 100) nach IEC 60751 und den zugehörigen Warnung, Auslösung oder Lüfteransteuerung sind am... -
Seite 13: Inbetriebnahme
Oberspannungswicklungen müssen auf der gleichen Spannungsanzapfung befestigt werden. Anzugsmomente der Schrauben sind der Tabelle 2 (siehe Seite 11) zu Die Einschaltströme von GEAFOL-Gießharztransformatoren entnehmen. können wegen der geringen Dämpfung große Abklingzeiten aufweisen. Die genauen Werte sind dem Prüfprotokoll zu Die Verbindungslaschen dürfen nur im... -
Seite 14: Reinigungs- Und Kontrollempfehlungen
Reinigungs- und Kontrollempfehlungen GEAFOL-Gießharztransformatoren sind weitgehend Reinigungsmethode wartungsfrei. Bei Betrieb in Anlagen mit erhöhtem Staub- • Abreiben der verschmutzten Oberflächen mit einem anfall, wie z. B. in Walzwerken, empfehlen wir mehrfach Tuch, das mit einem handelsüblichen Reiniger auf pro Jahr zu reinigen. -
Seite 15: Kontrolle Der Warneinrichtungen
Einstellung durchlaufen die Ventilatoren alle 96 Stunden einen 5- bis 10-minütigen Kurztest. Störungen Bei Störungen, die vom Kunden selbst nicht behoben werden können, ist eine Servicestelle der Siemens AG zu verständigen. Joachim Bischoff Tel.: +49 7021 508-549 Mobil: +49 172-6371941 E-Mail: joachim.bischoff@siemens.com... - Seite 16 Siemens Zrt. II. Rakoczi Ferenc ut 189 1214 Budapest, Ungarn Tel.: +36 1 471-1100 Fax: +36 1 471-1130 Siemens, S.A. de C.V. Transformers Carr. Guanajuato-Silao Km. 8 S/N 36260 Guanajuato, Mexiko Siemens Transformer Co. Ltd. 26, Jungong Road East Area, GETDD CN-510530 Guangzhou Siemens Ltd.
