Entfernen Der Dockingstation Rahmen - Dell Latitude E5570 Benutzerhandbuch

Entfernen der Dockingstation Rahmen

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a. Bodenabdeckung
b. Akku
c. Festplattenbaugruppe
d. WLAN-Karte
e. WWAN-Karte

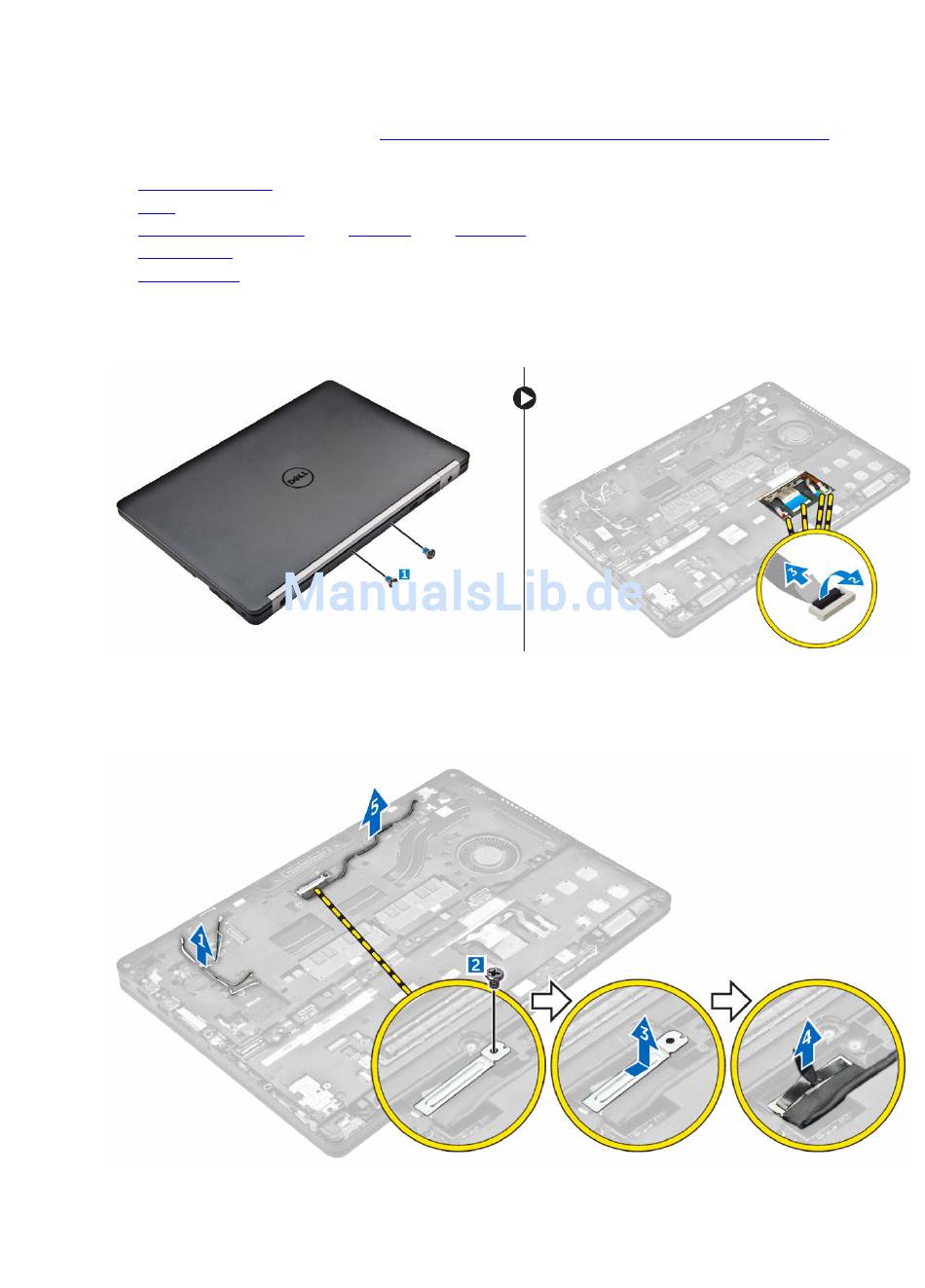

3. So entfernen Sie das Dock Frame Anschlüsse:
a. Entfernen Sie die Schrauben, mit denen der VGA-Anschluss am Computer befestigt ist [1].
b. Trennen Sie die Tastaturkabel [2, 3].
4. So entfernen Sie das eDP-Kabel:
a. Lösen Sie die WLAN- und WWAN-Kabel vom Gehäuserahmen der Docking-Station [1].
b. Entfernen Sie die Schraube und heben Sie die Metallhalterung an [2, 3].
c. Trennen Sie das eDP-Kabel [4].
28
Vor der Arbeit an Komponenten im Inneren des
oder M.2 SSD oder PCIe SSD
Computers.
