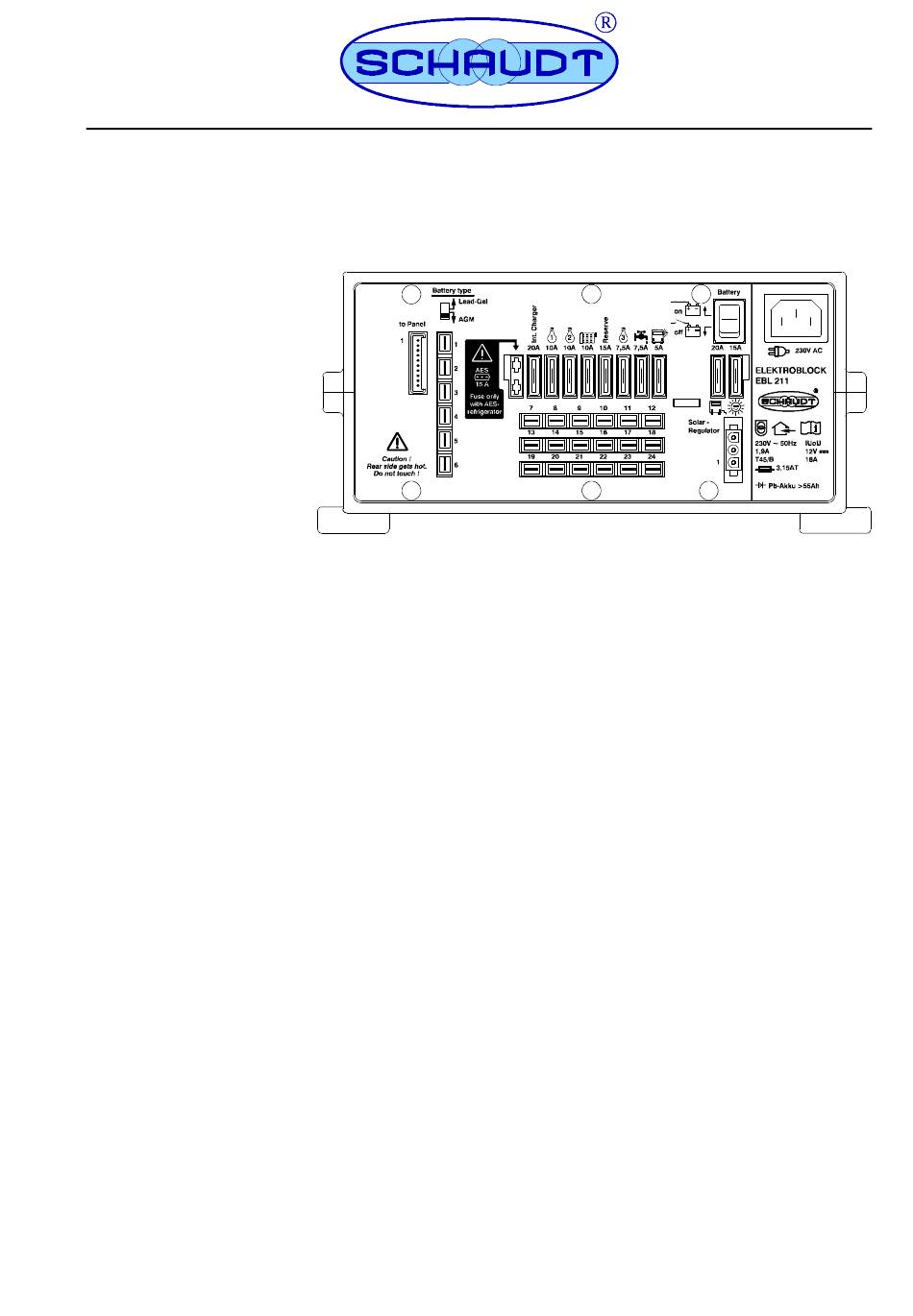

E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
9110476 BA / DE
Bedienungsanleitung
Elektroblock
Inhaltsverzeichnis
1
1.1
1.2
1.3
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
3.3
3.4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
4.1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2
4.3
5
5.1
5.2
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EBL 211
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
4
4
5
6
7
. . . . . . . . . . .
9
9
10
10
11
11
11
12
13
Datum: 22.01.2016
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt EBL 211
Inhaltszusammenfassung für Schaudt EBL 211
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 9110476 BA / DE Datum: 22.01.2016... -
Seite 2: Sicherheitshinweise
Bedienungsanleitung Elektroblock EBL 211 Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Haftungsbeschränkung
Verwendung nicht zugelassener Ersatzteile Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die an- gegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe- stimmungen auch an andere Benutzer weitergeben. -
Seite 4: Bedienung
Bedienungsanleitung Elektroblock EBL 211 Bedienung Die Bedienung des Elektroblocks erfolgt ausschließlich über das ange- schlossene Bedien- und Kontrollpanel (außer Batterietrennung). Für den täglichen Betrieb ist am Elektroblock keine Bedienung erforderlich. Nur bei einem Wechsel des Batterietyps (Blei-Gel bzw. AGM) bzw. im Rah- men der Erstinbetriebnahme oder bei Nachrüstungen mit Zubehör müssen... -
Seite 5: Batteriewechsel
Bedienungsanleitung Elektroblock EBL 211 Batteriewechsel ACHTUNG! Einsatz falscher Batterietypen oder falsch ausgelegter Batterien! Beschädigung der Batterie oder am Elektroblock angeschlossener Geräte: Batterien nur von dafür ausgebildetem Fachpersonal wechseln las- sen. Hinweise des Batterieherstellers beachten. Den Elektroblock ausschließlich zum Anschluss an 12 V Bordnetze mit aufladbaren 6-zelligen Blei-Gel- oder AGM-Batterien verwenden. -
Seite 6: Betriebsstörungen
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann das Gerät auch eine Fachwerkstatt reparieren. In diesem Fall ist zu beachten, dass die Gewährleistung bei unsachgemäß ausgeführten Reparaturen er- lischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folge- schäden haftet. Störung Mögliche Ursache... -
Seite 7: Stilllegung
Bedienungsanleitung Elektroblock EBL 211 Störung Mögliche Ursache Abhilfe Solarladung funktioniert Solar-Panel im Solar-Panel vollständig in nicht (Netzversorgung und (Teil-)Schatten oder abge- die Sonne bringen bzw. Motor sind aus) deckt (Schnee oder säubern. Schmutz) Solar-Laderegler nicht ein- Solar-Laderegler einstek- Solar Laderegler nicht ein... -
Seite 8: Stilllegung Aufheben
Bedienungsanleitung Elektroblock EBL 211 Die Wohnraumbatterie vor der Stilllegung vollständig laden. " 12 V Hauptschalter am Bedien- und Kontrollpanel ausschalten. " Batterie-Trennschalter (Schalter, siehe Bild 4, Pos. 5) in die Position “Bat- " tery off” stellen. Der Batterie-Trennschalter trennt folgende Anschlüsse von der Wohnraum-... -
Seite 9: Verwendungszweck Und Funktionen Im Einzelnen
Wohnraumbatterie 12 V Verbraucher Bild 2 Energieversorgungssystem an Bord Baugruppen Der Elektroblock EBL 211 enthält: ein Lademodul zur Ladung aller angeschlossenen Batterien die komplette 12 V Verteilung die Absicherung der 12 V Stromkreise ein Hauptschaltermodul Batteriewächter weitere Steuerfunktionen und Überwachungsfunktionen Geräte des Systems... -
Seite 10: Batteriefunktionen
Bedienungsanleitung Elektroblock EBL 211 Batteriefunktionen Geeignete Batterien 6-zellige AGM- oder Blei-Gel-Batterien ab 55 Ah Batterie-Trennung Die Batterie-Trennung (am Batterie-Trennschalter des Elektroblocks, siehe Bild 4, Pos. 15, s. auch Kap. 3.4) trennt folgende Anschlüsse von der Wohn- raumbatterie: alle 12 V Verbraucher... -
Seite 11: Technische Daten
Bedienungsanleitung Elektroblock EBL 211 Netzladung Diese Einrichtung sorgt für eine automatische Erhaltungsladung der Starter- Starterbatterie batterie mit max. 2 A, wenn das 230 V Netz an den Elektroblock ange- schlossen ist. Technische Daten Mechanische Daten Abmessungen 130 x 275 x 170 (H x B x T in mm), einschließlich Befestigungsfüße... -
Seite 12: Wartung
16 h bei Blei-Gel 4 h bei AGM Zeit Bild 3 Ladespannungsverlauf mit dem Elektroblock EBL 211 Hauptladung mit maximalem Ladestrom 18 A, elektronisch begrenzt, bis zur Ladeschluss-Spannung. Ladebeginn auch bei tiefentladenen Batterien. Uo Automatische Umschaltung auf Voll-Laden mit konstant 14,4 V (Blei- Gel) bzw. -
Seite 13: Anhang

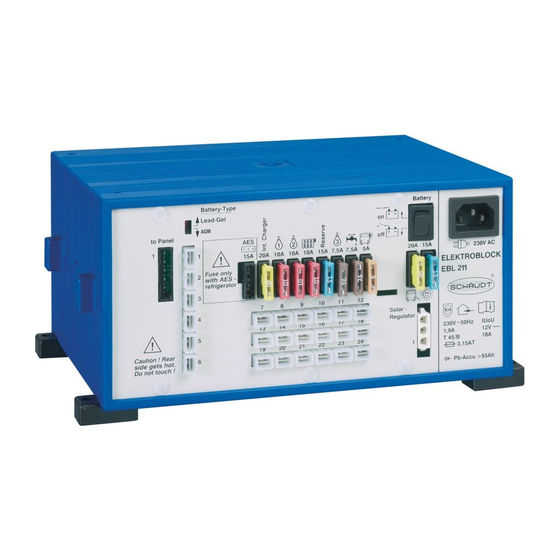

Bedienungsanleitung Elektroblock EBL 211 Anhang Sonderausstattung/Zubehör Bedien- und Schaudt Bedien- und Kontrollpanel DT ..., LT ... oder IT ...(zum Betrieb er- Kontrollpanel forderlich) Solar-Laderegler Schaudt Solar-Laderegler Typ LR ... , LRS ... oder LRM ... für Solarmodule mit einem Gesamtladestrom von 14 A mit 3-poligem Anschluss-Stecker (La- dung Wohnraum- und Starterbatterie möglich... - Seite 14 Bedienungsanleitung Elektroblock EBL 211 Aufbau Bild 4 Aufbau Elektroblock EBL 211 (Front) Anschluss Bedien- und Kontrollpanel Netzanschluss Umschalter Batterietyp Gel/AGM-Batterie Gehäuse Kfz-Flachstecksicherung AES-Kühlschrank Anschlussblock Solarregler (Versorgung) Kfz-Flachstecksicherungen Verbraucher 6,3 mm Anschlüsse Verbraucher Batterie-Trennschalter Anschlussblock Batterien Sicherung Trittstufe Gerätefüße Kfz-Flachstecksicherung Solarregler Bild 5 Aufbau Elektroblock EBL 211 (Rückseite)
- Seite 15 Bedienungsanleitung Elektroblock EBL 211 Blockschaltbild/Anschlussplan * Minuspol Wohnraumbatterie und Minuspol Starterbatterie müssen exytern miteinander verbunden sein! LAS 1218 Umschalter Battery on / off Blei-Gel Batterie-Trennschalter: Trennt das Bedien- und Kontrollpanel und das Frostschutzventil der Kombiheizung von der Batterie, um Ruheströme während der Stilllegung zu vermeiden...
- Seite 16 Bedienungsanleitung Elektroblock EBL 211 (Leerseite) Datum: 22.01.2016 9110476 BA / DE...
