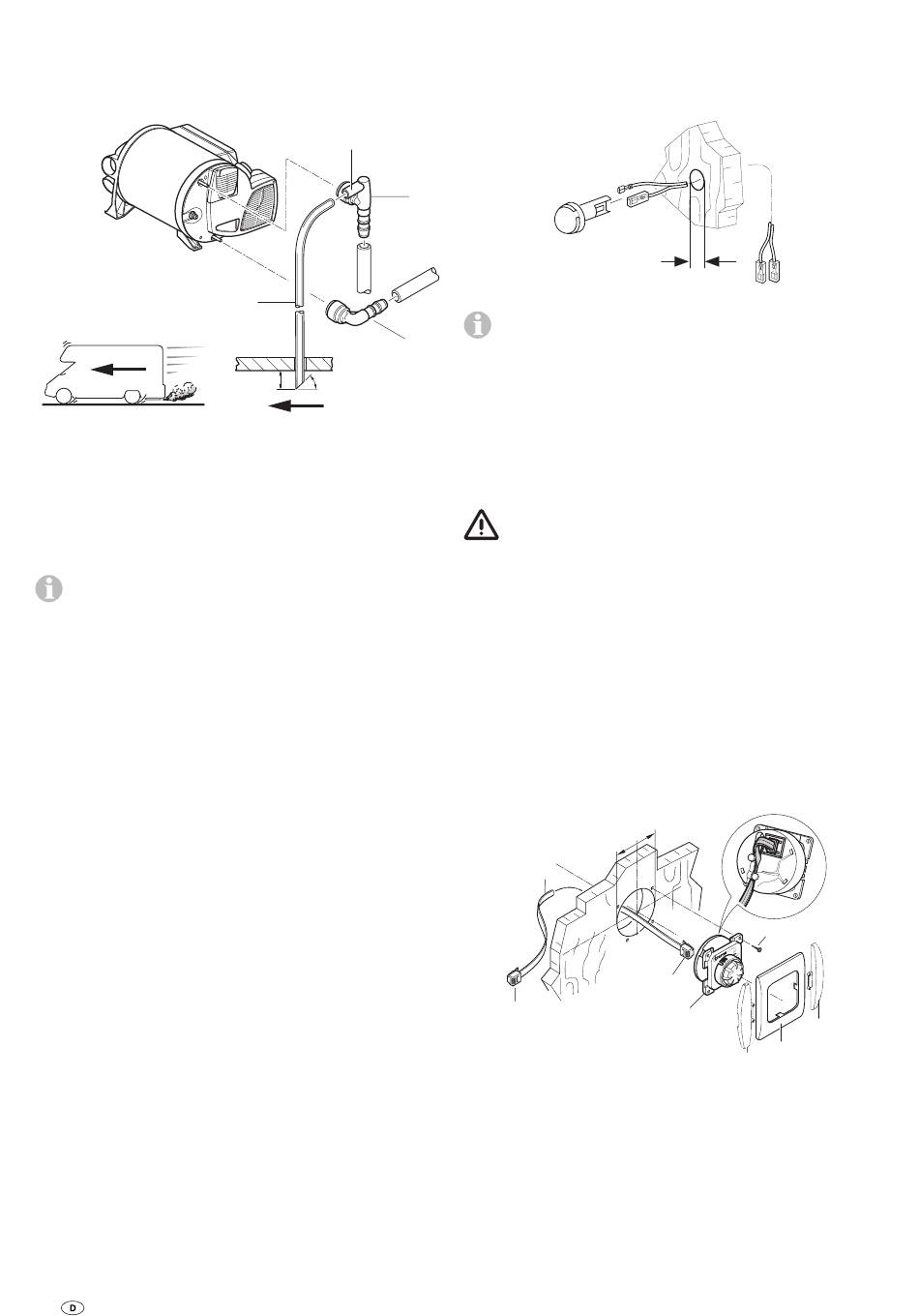

Verlegung der Wasserleitungen

Kaltwasserzulauf (23) am FrostControl (24) anschließen. Um
eine einwandfreie Funktion des Sicherheits-/Ablassventils zu
gewährleisten, müssen die Wasserschläuche spannungsfrei
verlegt werden!
Winkelanschluss (27) auf Kaltwasser-Anschlussrohr und
Winkelanschluss mit integriertem Belüftungsventil (28) auf
Warmwasser-Anschlussrohr der Heizung, bis zum Anschlag
aufstecken. Durch Gegenziehen prüfen, ob die Winkelan-
schlüsse sicher gesteckt sind.
Schlauchverbindung (25) für Kaltwasserzulauf zwischen
FrostControl (24) und Zulauf am Boiler herstellen.
Darauf achten, dass der Kaltwasserzulauf wegen Frost-
gefahr nicht mit Kältebrücken (z. B. der Außenwand) in
Berührung kommt.
Die Warmwasserzuleitung (26) vom Winkelanschluss mit
integriertem Belüftungsventil (28) zu den Warmwasser-
Verbrauchsstellen verlegen.
Belüftungsschlauch außen Ø 11 mm (29) auf die Schlauch-
tülle des Belüftungsventils (32) schieben und knickfrei nach
außen verlegen. Hierbei den Radius im Bogen nicht kleiner als
40 mm ausführen.
Belüftungsschlauch ca. 20 mm unter dem Fahrzeugboden
45° schräg zur Fahrtrichtung abschneiden (siehe Bild).
8
32
29
20 mm
45º
Montage des Raumtemperaturfühlers
Bei der Platzwahl beachten, dass der Raumtemperaturfüh-
ler keiner direkten Wärme ab strahlung ausgesetzt sein darf.
Für eine optimale Raumtemperaturregelung empfehlen wir,
den Raumtemperaturfühler oberhalb der Eingangstüre zu
montieren.
28
Es ist darauf zu achten, dass der Fühler immer in eine
senkrechte Wand montiert wird. Er muss ungehindert
27
von der Raumluft umströmt werden.
Loch Ø 10 mm bohren. Anschlusskabel von hinten durch
die Bohrung führen und das Kabelende mit einem isolierten
Anschlussstecker am Fühler anstecken (es muss auf keine
Polarität geachtet werden). Raumtemperaturfühler einschie-
ben und das Kabel ende mit den zwei isolierten Anschluss-
steckern zur Heizungselektronik verlegen (bei Bedarf bis zu
einer maximalen Gesamtlänge von 10 m mit Kabel 2 x 0,5 mm²
verlängern).
Der beiliegende Raumtemperaturfühler muss immer an-
geschlossen werden, da sonst die Heizung auf Störung
geht.

Montage des Bedienteiles

(Combi 4 / Combi 6)
Platz für das Bedienteil an gut sichtbarer Stelle vorsehen.
Ein Anschlusskabel (34) mit 3 m Länge ist im Lieferumfang
enthalten.
Loch Ø 55 mm bohren. Stecker (35) des Anschlusskabels (34)
am Bedienteil (33) anstecken. Darauf achten, dass der Stecker
am Bedienteil einrastet. Das Anschlusskabel (34) in die
Kabelführung des Bedienteiles klemmen, nach hinten durch-
schieben und zur Heizung verlegen. Bedienteil mit 4 Schrau-
ben (36) befes tigen und Abdeckrahmen (37) aufstecken.
34
35
10 mm
m
m
5 5
Ø
36
35
33
38
38
37
