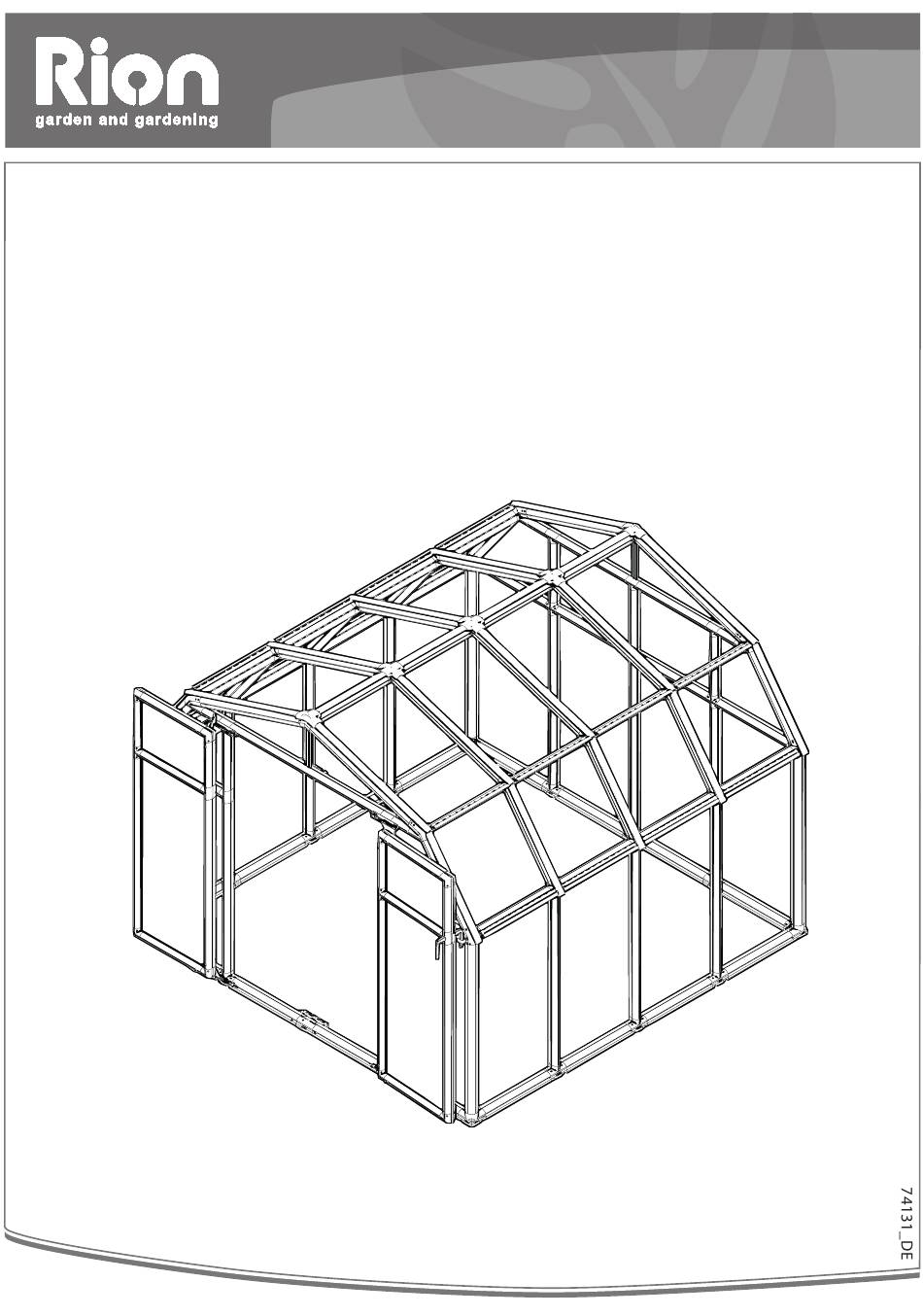

  • Seite 1 Hobby Gardener ufbauanleitung Hobby Gardener...
  • Seite 2 Autorisierte RION Händler Canada Backyard Living Source, Inc. Footprint Tools Canada Limited 9543 W. Emerald Way, Suite 101 Corporate Headquarters 1745 Bonhill Road, Unit # 1 Boise, ID 83704 Mississauga, ON L5T 1C1 1-866-448-8229 1-800-866-5749 Fax: 208-898-9518 905-564-6007 customerservice@ghoinc.com Fax: 905-564-0059 www.RionGreenhouseKit.com...

  • Seite 3: Tipps & Tricks

    Vorwort Herzlichen Glückwunsch zum Erwerb Ihres modularen RION Gewächshauses. Mit diesem Gewächshaus werden Sie über lange Zeit viel Freude haben! Bevor Sie mit dem Aufbau beginnen, lesen Sie bitte sorgfältig die Aufbauanleitung durch. Bewahren Sie diese Anleitung auf, damit Sie im Bedarfsfall, z.B. bei einem späteren Erweitern des Gewächshauses, darauf zugreifen können.

  • Seite 4: Der Aufbau

    Der Aufbau übereinanderliegenden Löchern jeweils beidseitig mit einem Pin. Hinweis: zusätzliche Pins sind im Lieferumfang enthalten. Sie können jederzeit mit Hilfe des Werkzeuges die Teile demontieren. Setzen Sie das Ende des Werkzeuges in das freiliegende Loch des Pins und ziehen Sie diesen heraus. in das so entstandene Loch.

  • Seite 5: Fundament Für Das Gewächshaus Vorbereiten

    Winden ausgesetzten Seite be nden. Es ist wichtig, Ihr Gewächshaus im Winter von Schnee zu befreien. Rion Gewächshausfundament Wenn Sie das optionale Rion Fundament für Gewächshäuser gekauft haben, folgen Sie bitte der Montageanlage, die sich in der Verpackung be ndet. Das modulare Fundament für Gewächshäuser kann in ein gegrabenes Loch oder auf dem Boden platziert werden.
  • Seite 7 Beschreibung Boden-Eckverbinder Bodenverbinder Bodenverbinder (Tür) Giebelverbinder links unten Giebelverbinder rechts unten Dachverbinder Giebelverbinder links oben Giebelverbinder rechts oben Firstverbinder T-Verbinder oval Kreuzverbinder oval Bodenpro l 50cm Türeckverbinder DoorH33 Türgri 113 cm Rundpro l runde 80.2 cm Rundpro l Pro le 53.4 cm Rundpro l 116.2 cm Ovalpro l 113 cm Ovalpro l...
  • Seite 8 GSE12 Verstärkungsleiste (in Pro l E12 intigriert) (innen E12) Türdichtung Scheibengummi Firstverglasungsleiste 57.3 cm Dachverglasungsleiste 84.8 cm Dachverglasungsleiste 80 cm Dachverglasungsleiste 52 cm Dachabschlussleiste 95.5 cm Dachabschlussleiste 66.6 cm Dachabschlussleiste 58 cm Dachscheibeneinfassung 56.9 cm PIN1 Verbindungspin Hobby Gardener Aufbauanleitung...

  • Seite 9: Vorbereitungen

    Aufbauwerkzeug Dachisolierung aus weichem Schaumsto Türaufhängung Latch Türriegel 7218 Halteplatte Türriegel 7216 Linke Türaufhängung 7215 Rechte Türaufhängung 7217 Winkelblech Tür 7273 Gri halter 7272 Türhalter 7224 M6 x 80 Schraube 4016 M6 x 20 Schraube M6 Mutter 7279 M6 Nylock Mutter Unterlegscheibe M4 Nylock Mutter 7222...

  • Seite 10: Aufbau Des Rahmens

    Aufbau des Rahmens Entscheiden Sie, wo die Türe sein soll und platzieren Sie die Teile auf das vorbereitete RION Fundament. Hinweis: Sollten Sie eine andere Fundamentoption gewählt haben, montieren Sie den Grundrahmen auf einer achen Ebene( Garage, Einfahrt etc.) und bringen es anschließend in Position.

  • Seite 11: Befestigung Des Fundaments

    Befestigung des Fundaments Vergewissern Sie sich, dass die entsprechenden Teile vorliegen, bevor Sie diesen Schritt in Angri nehmen. Rion Fundament, Holzterasse oder behandeltes Fundament Stecken Sie die Schrauben in die Verbindungslöcher im Rahmen und schrauben Sie diesen fest an das Fundament.
  • Seite 12 Schieben Sie die PN5R Scheibe ein. Schließen Sie die Verbindungen 4A mit einem 09 und einem Pro le E2 ab. Fixieren Sie den Giebel mit den Pins. Wiederholen Sie Schritt 3. Hier wird das 4A gegen ein 3A getauscht. Hobby Gardener Aufbauanleitung...
  • Seite 13 Aufbau des Giebels - Rückseite Verbinden Sie die Giebelscheiben PN8R & PN8L mit der Verbindungsleiste ST7. Diese ist so geschnitten, dass Sie sich an den Giebel anpasst. Montieren Sie alle Teile des hinteren Giebels mit Ausnahme des Verbinders 7A und des Pro ls R8 und schieben Sie die montierte Giebelscheibe ein und achten Sie darauf, dass die UV-beständige Seite außen ist.

  • Seite 14: Montage Des Daches

    Stahlseil, indem Sie mit dem Hook1 das Seil nach oben ziehen und es in den 5A Verbinder First einführen. Verbinden Sie die Module, sowie die Vorder- und Rückseite mit E2 Pro len und xieren diese mit Pins Hobby Gardener Aufbauanleitung...

  • Seite 15: Befestigung Der Dachleisten

    Befestigung der Dachleisten Montieren Sie die Firstverglasungsleiste RA1, indem Sie ein Ende in die obere Nut setzen und es entlang des Pro ls nach unten drücken. TIPP: Benutzen Sie beim Einsetzen warmes Seifenwasser Setzen Sie alle anderen Dachleisten ein, indem Sie ein Ende in die Nut setzen und es entlang des Pro ls nach unten drücken.
  • Seite 16 Modulen und nicht an den Außen ächen befestigt werden. Montieren Sie die manuellen Fensterö ner am Dachfenster. Entfernen Sie danach die Kunststo streifen von den Scheiben HINWEIS: Schließen Sie bei starkem Wind die Fenster Hobby Gardener Aufbauanleitung...
  • Seite 17 Befestigen Sie die oberen Dachscheiben und das Dachfenster mithilfe der RC5 Leiste. Diese sollte bündig mit der RD Leiste abschließen. Befestigen Sie die RC3 Leiste am First. TIPP: Benutzen Sie beim Einsetzen warmes Seifenwasser. Drücken Sie die Dachkappen in die Firstverbinder.
  • Seite 18 Nut der RD Leiste ein. Setzen Sie die anderen Scheiben PN2 & PN2A ein. Querschnitt RD3 Leiste oben Querschnitt RD3 Leiste unten Befestigen Sie die unteren Dachscheiben mithilfe der RC1 Leiste. Diese sollte bündig mit der RD Leiste abschließen. Hobby Gardener Aufbauanleitung...

  • Seite 19: Aufbau Des Unterbaus

    Aufbau des Unterbaus Setzen Sie die R1 Pro le in den Ecken ein. Fixieren Sie diese mit Pins. Fügen Sie keine Stifte in die inneren Nuten ein. Setzen Sie nun die E1 Pro le ein. Fixieren Sie diese von innen und außen mit Pins.

  • Seite 20: Aufsetzen Des Daches

    Aufsetzen des Daches Setzen Sie das Dach auf den fertiggestellten Rahmen. TIPP: Positionieren Sie an allen 4 Ecken eine Person, um das Aufsetzen zu vereinfachen. Gehen Sie alle um das Gewächshaus herum und führen Sie Dachverbinder ca. 1cm in die Pro le ein. Gehen Sie nun wieder im das Gewächshaus herum und senken das Dach in den Unterbau.

  • Seite 21: Gummierung Der Scheiben

    Gummierung der Scheiben Nehmen Sie sich eine Rolle GF Scheibengummi und trennen sie diese mittig. Schneiden Sie die passende Länge zurecht. Setzen Sie den GF Scheibengummi von Außen an der Nut an. Dabei soll die Doppelkante zur Scheibe zeigen. Drücken Sie den Scheibengummi mit dem Verglasungswerkzeug in die Nut um die Scheibe abzudichten. Wiederholen Sie den Vorgang an den anderen PN1 Scheiben, sowie den vorderen und hinteren Giebeln.

  • Seite 22: Montage Der Türen

    Montage der Türen E103 E103 E101 E101 PN123 PN123 E101 E101 E103 E103 PN124 PN124 E103 E103 Türbefestigung 7215 7215 7216 7216 7224 7224 Pin1 Pin1 Pin1 Pin1 Pin1 Pin1 7224 7216 7216 7215 7224 7215 Hobby Gardener Aufbauanleitung...
  • Seite 23 Gummierung der Tür A = B...

  • Seite 24: Anbringung Der Tür

    Anbringung der Tür Entfernen Sie die u.a. Pins. pin1 pin1 pin1 pin1 7217 7224 7224 7279 7279 7217 7272 7224 7224 4016 7279 4016 7279...

  • Seite 25: Türdichtung

    Türdichtung...

  • Seite 26: Verriegelung Linke Tür

    Verriegelung linke Tür INNEN 7218 Latch 7218 Latch 7222 7222 7281 7217 7281 7222 pin 1 pin 1 pin 1 pin 1 7224 7224 7224 7224...
  • Seite 27 Montage des Gri halters rechte Tür pin1 7273 7281 Nutzung des Gri halters...
  • Seite 28 Abschlussarbeiten Betreten Sie Ihr neues Gewächshaus und dichten Sie mit Weichschaumisolierung SF alle Lücken zwischen den Scheiben PN2, PN2A und den Pro len ab. Schneiden Sie 2,5 cm lange Stücke vom Weichschaum ab, entfernen Sie die Schutzfolie und kleben Sie diese in die Ecken. Vergewissern Sie sich zuvor, dass die Ober ächen sauber und trocken sind.
