Consignes de sécurité
1.2 Utilisation conforme aux prescriptions
La station décrite est prévue pour le fonctionnement primaire de la station de transmission solaire avec un
mélange à base de propylène glycol et eau. L'utilisation d'un autre agent n'est pas autorisée.
Température de l'agent
> 60 °C (danger d'échaudement)
Pression de consigne ou < pression de démarrage de la de remplissage vanne de sécurité
Les vannes d'arrêt ne doivent être fermées qu'en cas de nécessité et avec les capteurs recouverts,
sinon elles perdraient de leur effet.
Attention :
N'effectuez aucune transformation des composants électriques, de la construction en elle-même ou des
composants hydrauliques ! Sinon vous compromettez le bon fonctionnement de l'installation.
1.3 Initial commissioning
Avant la première mise en service, il faut vérifier l'étanchéité de l'installation, le bon branchement des raccords
hydrauliques et un travail de raccordement électrique correct. De plus, il faut effectuer une purge minutieuse
de l'installation conformément à la norme DIN 4753. La première mise en service doit être effectuée par du
personnel formé et spécialisé et un compte-rendu doit être fait par écrit. Par ailleurs, les valeurs d'ajustement
sont à noter. La documentation technique doit toujours se trouver à proximité de l'appareil.
1.4 Travaux sur l'installation
L'installation doit être mise hors tension, celle-ci devant être contrôlée (par exemple sur les fusibles séparés
ou sur le commutateur principal). L'installation doit être protégée contre toute nouvelle mise en circuit.
ATTENTION: Danger d'échaudement: Température de l'agent > 60°C
1.5 Responsabilité
Nous nous réservons les droits d'auteurs pour le présent document. Le mode d'emploi du montage et de
l'utilisation doit être remis au client. Le personnel qualifié (par exemple l'installateur) doit instruire le client de
manière compréhensive de l'utilisation correcte et des effets de l'appareil.
28

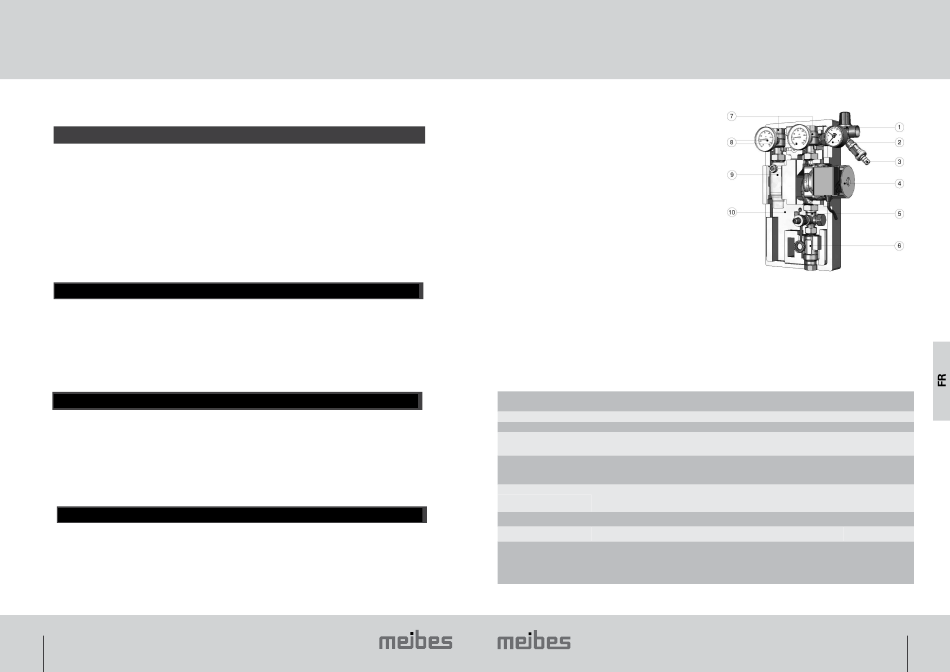

2. Caractéristiques techniques
La station solaire est livrée en unité préfabriquée avec
1 ou 2 lignes.Régleur solaire et ventilateur permanent
en option. Pour une utilisation dans les installations
solaires thermiques ayant une surface de récupération
allant jusqu'à env. 12 m
(Dépendant du type et des paramètres
de l'installation prédominants/préexistants)
1 valve de sécurité intégrée dans le module
de sécurité
2 Manomètre
3 Robinet KFE avec bouchon et raccord de tuyau
4 Pompe de circulation solaire
5 Distributeur avec raccord 3/4"AG pour un
vase d'expansion (VDI 6002 Feuille 1)
Organe de réglage de volume et robinet KFE
6 Indicateur du débit volumique
7 Robinets d'arrêt à boisseau sphérique, écrou raccord
IG 3/4" IG x 1" avec freins à clapet anti-retour
intégrés (réglage manuel)
8 Thermomètre
9 Dispositif d'aération permanente avec ventilation
rapide à régler manuellement
10 Bloc isolant
(Pour les stations solaires à 1 ligne seulement,
1 robinet à boisseau sphérique et 1 thermomètre sont prévus.
Pos. 9 supprimée)
Raccordements
Température max. admise
Pression max. admise
Clapet anti-retour
Indicateur de débit volu-
mique
Thermomètre
Manometer
Soupape de sécurité
Dimensions
Effiziente Energietechnik
Effiziente Energietechnik
.
2
Circuit solaire
3/4" IG (internal thread)
pour vase d'expansion
3/4" AG (external thread)
: +120 °C, momentanément + 140 °C (attention à la température max. admise de la pompe!)
10 bars (attention à la pression de démarrage de la soupape de sécurité !)
: 1 ligne: 1 x 300 mmWs
: 2 lignes : 2 x 300 mmWs
: Echelle mixte :
propylène glycol 40 %
eau : 1 ... 13 l/min
Il est possible de monter un godet gradué pour mesurer la puissance et le rendement à la
place de l'indicateur du débit volumique (à faire adapter par le client).
Plage d'affichage 20...150 °C
:Plage d'affichage 0...10 bar
: Pression de démarrage 6 bar
: Entraxe
: 100 mm
Hauteur Isolation
: 385 mm (1 ligne avec commande : 430 mm)
Largeur totale
: 300 mm (1 ligne: 200 mm)
Profondeur Isolation
: 185 mm
: 0,8 ... 10,3 l/min
29
