perma PRO C
5.

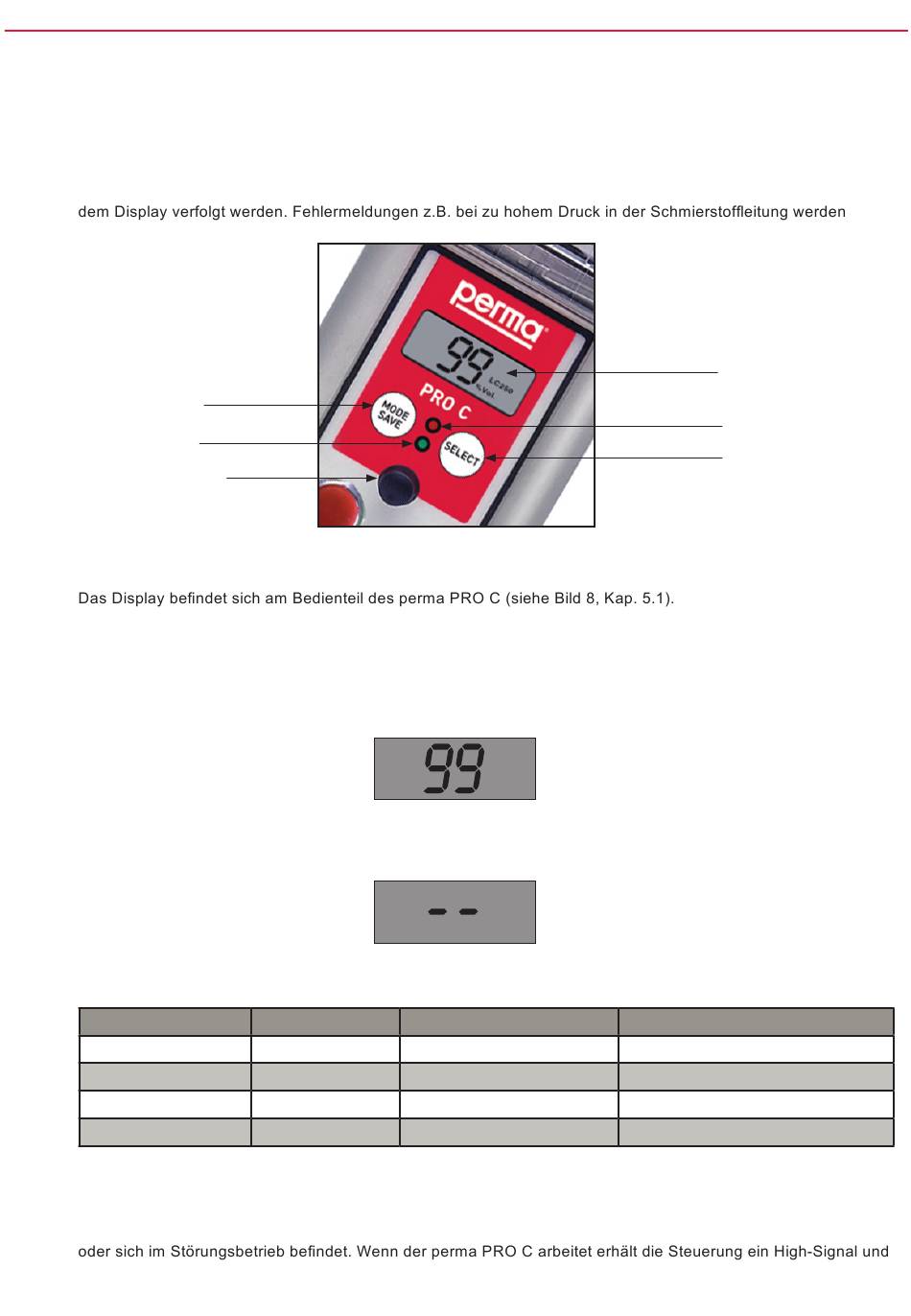

Anzeige- und Bedienelemente des Schmiersystems

5.1 Anzeigeelemente
Der Funktionszustand des Schmierstoffgebers kann über die grüne bzw. rote LED und über das Display am
Bedienteil (siehe Bild 8) des perma PRO C ermittelt werden.
Über die Menüsteuerung des perma PRO C können Einstellungen des Schmiersystems vorgenommen und auf
ebenfalls im Display angezeigt.
Taste
MODE
SAVE
grüne LED
Anschlussstecker für
Verteiler MP-6
Bild 8
5.2 Funktionsanzeige über das Display
Auf dem Display werden Einstellungen, Betriebszustände und Fehlermeldungen des Schmierstoffgebers
angezeigt.
Bei fehlerfreiem Betrieb des Schmiersystems erscheint im Display das Restvolumen der aufgesetzten
PRO LC Einheit in Prozentvolumen (% Vol.), zu erkennen als Beispieldarstellung in Bild 9 (hier angezeigt
bei einer neuen, vollen PRO LC Einheit 500).
Bild 9
Das Display ist durch den Bediener nicht auszuschalten. Wenn das Schmiersystem ausgeschaltet ist,
erscheint im Display immer die in Bild 10 dargestellte Anzeige.
Bild 10
5.3 Funktionsanzeige über die LEDs
LED
grün
rot
grün und rot
grün
Tabelle 3
5.4 Funktionsanzeige über die angeschlossene Steuerung
Über die angeschlossene Steuerung Ihrer Anlage können Sie nur erfassen, ob der Schmierstoffgeber arbeitet
im Störungsbetrieb ein Low-Signal.
Signal
blinkend alle 10 Sekunden
blinkend alle 3 Sekunden
blinkend alle 3 Sekunden
leuchtend ständig
LC 500
%Vol.
Signal Dauer
Betrieb (OK)
Fehler / Störung
PRO LC Einheit leer
Spendevorgang läuft
- 11 -
LCD
rote LED
Taste
SELECT
Erläuterung
