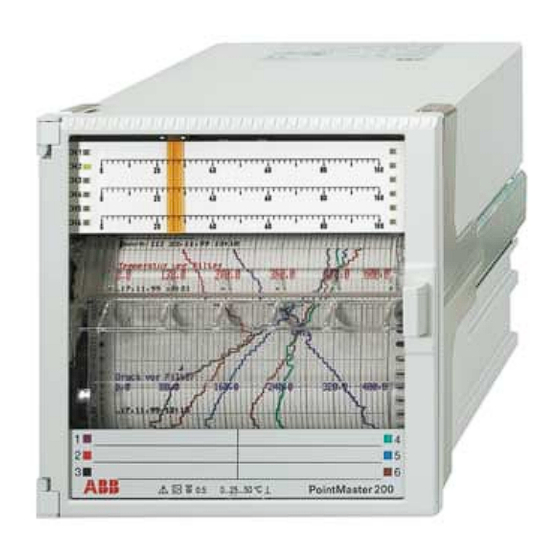

ABB PointMaster 200 Schnittstellenbeschreibung
6-fach punktschreiber lc-display-ausführung led-ausführung skalenausführung
Vorschau ausblenden
Andere Handbücher für PointMaster 200:
- Parametrieranleitung (60 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für ABB PointMaster 200
Inhaltszusammenfassung für ABB PointMaster 200

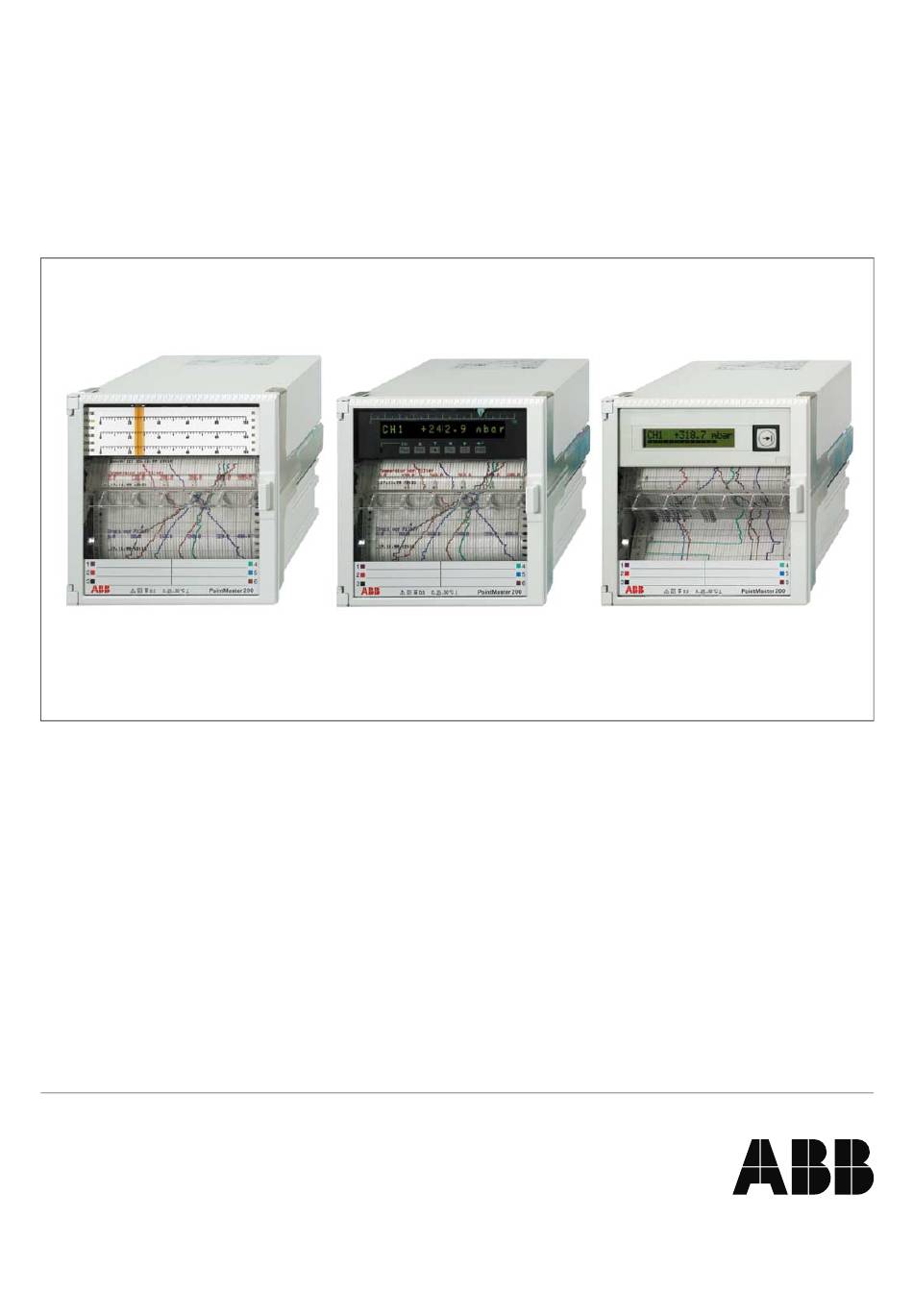

- Seite 1 PointMaster 200 6-fach Punktschreiber LC-Display-Ausführung LED-Ausführung Skalenausführung Schnittstellenbeschreibung 42/41-25 DE Rev. 01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Beschreibung ......Technische Daten Busanschluß RS-485 . . . Datenformate . -
Seite 3: Beschreibung
1 Beschreibung Zur Kommunikation mit dem Punktschreiber steht eine RS 485- Schnittstelle zur Verfügung. Das verwendete Datenprotokoll ori- entiert sich an der DIN 19 245 Teil 1 (Profibus-Protokoll). Be- rücksichtigt wurde nur ein Teil der Festlegungen. Unter anderem wurden die Festlegungen für den Multimasterbetrieb (Token- passing-Prozeduren) nicht berücksichtigt, weil der Schreiber stets ein passiver Teilnehemer ist. -
Seite 4: Datenformate
Mit Hilfe der Widerstände R und R wird das Busruhepoten- tial festgelegt. = 390 Ω = 150 Ω = 390 Ω Die Verschaltung entsprechend Bild 3 vornehmen. Die Wider- stände R und R sind in den 9poligen Busstecker einzu- bauen, so daß der Schreiber vom Bus getrennt werden kann, der Bus aber abgeschlossen bleibt. - Seite 5 FLOAT Das Format FLOAT besteht aus 4 Byte und wird verwendet, 1. Vorzeichen ermitteln: wenn Gleitkomma-Werte zu übertragen sind. Es wird das IEEE Das Bit ist gesetzt bei negativem Vorzeichen. 754 Format verwendet. Der vom Schreiber akzeptierte Zahlen- bereich liegt zwischen −9,990E9 und +9,990E9. 2.
-
Seite 6: Datenübertragung
Datenübertragung Allgemeines Für die Datenübertragung wird eine Kombination von Tele- Hinweis grammzeichen zusammengefaßt. Die Telegramme übernehmen Vor dem Datentransfer müssen im Schreiber die Schnittstellen- die „Handshake-Funktion“, d.h. jedes Telegramm vom Rechner adresse und die Baudrate parametriert sein. zum Schreiber muß erst bestätigt werden, bevor das nächste Telegramm gesendet werden kann. -
Seite 7: Telegramm Sd1
Telegramm SD1 Telgramm mit fester Informationsfeldlänge ohne Datenfeld Auf eine Anfrage mit FC = 4EH antwortet der Schreiber mit ei- ner Nachricht im SD2-Format. SD1/DA/SA/FC/FCS/ED Das „Datenfeld“ der Erkennungsnachricht ist wie folgt belegt: |<-- L -->| LE_VN/LE_CT/LE_HR/LE_SR/VN/CT/HR/SR wird für das Senden einer Anfrage an den Schreiber und als Quittierung seitens des Schreibers benutzt. -
Seite 8: Telegramm Sd3
Telegramme SD3 Telegramm mit fester Informationsfeldlänge SD3/DA/SA/FC/aa/oo/oo/cc/xx/xx/xx/xx/FCS/ED |<-- -->| wird für das Senden einer Anfrage an den Schreiber benutzt. Dabei sind: = A2H Startbyte Zieladresse (Busteilnehmeradresse) Quelladresse = 15H Funktionscode Basisadresse des Parameterfeldes oo oo 2 Bytes Parameteradresse (Offset) Anzahl der Datenbytes xx xx xx xx 4 beliebige Bytes Prüfbyte (Frame Check Sequence) -
Seite 9: Parameter
Parameter Adressierbare Parameter Parameterfeld-Adressen Die folgenden Parameter können mit den Telegrammen SD2 und Gerätefunktions-Gruppe Parameterfeld- SD3 (siehe entsprechende Abschnitte auf den Seiten 7 und 8) Adresse gelesen bzw. geändert werden. Hierzu ist jeweils die Angabe einer Parameterfeld-Adresse (siehe Tabelle rechts), die Angabe Systemparametrierung einer Parameter-Adresse (Offset, ab Seite 10) sowie die Codie- Parametrierung Kanal 1... -
Seite 10: Parameter-Adressen
Parameter-Adressen Systemparameter 10H Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0000H Byte Vorschub 1 00H = aus 01H = 2,5 mm/h 02H = 5 mm/h 03H = 10 mm/h 04H = 20 mm/h 05H = 30 mm/h 06H = 40 mm/h 07H = 60 mm/h 08H = 120 mm/h 09H = 240 mm/h... - Seite 11 Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0013H Byte Sammelalarmausgang 00H = aus 01H = DO 1 14H = DO 20 0014H Byte Alarmausgang bei Papierende 00H = aus 01H = DO 1 14H = DO 20 0015H Byte Hintergrundbeleuchtung LCD 00H = aus 01H = ein 0016H...
- Seite 12 Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0030H Word Bilden von Meldeblock 3 wie Meldeblock 1 Meldeblock 3 ist an DI 3 gekoppelt. 0032H Word Bilden von Meldeblock 4 wie Meldeblock 1 Meldeblock 4 ist an DI 4 gekoppelt. 0034H Byte Betriebsart Standby 00H = nicht aktiv...
-
Seite 13: Meßkanalparameter 11H
Meßkanalparameter 11H...16H Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0000H Byte Eingangstyp 0H = aus 01H = 0...20 mA 02H = 4...20 mA 03H = ±2,5 mA 04H = ±5 mA 05H = ±20 mA 06H = 0...25 mV 07H = ±25 mV 08H = 0...100 mV 09H = ±100 mV 0AH = 0...500 mV... - Seite 14 Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 000DH Float Anzeigebereich Anfang -999...+9999 1,00E-9...9,99E+9 bei logarithmischem Anzeigebereich 0011H Float Anzeigebereich Ende -999...+9999 1,00E-9...9,99E+9 bei logarithmischem Anzeigebereich 0015H Float 1. Stützstelle für nichtlinearen -999...+9999 Anzeigebereich. Meßbereichswert 0019H Float 1. Stützstelle für nichtlinearen -999...+9999 Anzeigebereich.
- Seite 15 Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0042H Byte Mathematische Fuktionen 00H = aus 01H = Addition 02H = Subtraktion 0043H Byte Verknüpfungskanal 1 00H = Kanal 1 02H = Kanal 2 03H = Kanal 3 04H = Kanal 4 05H = Kanal 5 06H = Kanal 6 0044H...
- Seite 16 Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 005BH Byte Synchrontag 00H = ignorieren 01H = 1. Tag 1FH = 31. Tag 005CH Byte Kommentarzeile 00H = keine Textzeile 01H = Textzeile 1 0AH = Textzeile 10 005DH Float Werteingabe Grenzwert 1..7,500E6 3F 80 00 00...4A E4 E1 C0H (Float-Format) 0061H...
-
Seite 17: Textzeilen 17H
Textzeilen 17H Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0000H CHAR Textzeile 1 max. 32 Zeichen Wertebereich 01H...07H 20H...7FH DEH...F8H Codierung 00H = 1. Zeichen 01H = 2. Zeichen 1FH = 32. Zeichen 0020H CHAR Textzeile 2 wie Zeile 1 0040H CHAR Textzeile 3... -
Seite 18: Synchronzeiten Für Textdruck 19H
Synchronzeiten für Textdruck 19H Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0000H Word Synchronzeit für zyklischen Stunde (High Byte) Druck Textzeile 1 00...23 = 00...17H Minute (Low Byte) 00...59 = 00...3BH 0002H Word Synchronzeit für zyklischen wie Textzeile 1 Druck Textzeile 2 0004H Word Synchronzeit für zyklischen... -
Seite 19: Zuordnung Binäre Eingänge 1Bh
Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 000CH Byte Druckfarbe für Textzeile 7 wie Meßkanal 1 000DH Byte Druckfarbe für Textzeile 8 wie Meßkanal 1 000EH Byte Druckfarbe für Textzeile 9 wie Meßkanal 1 000FH Byte Druckfarbe für Textzeile 10 wie Meßkanal 1 0010H Byte... -
Seite 20: Datum Und Uhrzeit 1Ch
Datum und Uhrzeit 1CH Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0000H Byte 01...1FH = 1...31 0001H Byte Monat 01...12H = 1...12 0002H Byte Jahr 00...63H = 0...99 0003H Byte Stunde 00...17H = 0...23 0004H Byte Minute 00...3BH = 0...59 Kalibrierdaten 1DH [Daten können nur gelesen werden] Parameteradresse (Offset) - Seite 21 0019H Byte Status DI Binäreingänge über IO-Converter 0 DI 7 1 DI 8 2 DI 9 3 DI 10 4 DI 11 5 DI 12 6 DI 13 7 DI 14 001AH Byte Status DO Binärausgänge am Schreiber 0 DO 1 1 DO 2 2 DO 3 3 DO 4...
-
Seite 22: Meßwerte In Den Schreiber Einlesen 1Fh
0025H D-Word Grenzwert: Alarm-Status 0 Grenzwert 1, Kanal 1 1 Grenzwert 1, Kanal 2 2 Grenzwert 1, Kanal 3 3 Grenzwert 1, Kanal 4 4 Grenzwert 1, Kanal 5 5 Grenzwert 1, Kanal 6 6 xx 7 xx 8 Grenzwert 2, Kanal 1 9 Grenzwert 2, Kanal 2 A Grenzwert 2, Kanal 3 B Grenzwert 2, Kanal 4... -
Seite 23: Bilanzierungsdaten Lesen 20H
Parameteradresse (Offset) Datentyp Funktion Wertebereich und Codierung 0000H Word Meßwerte Kanal 1 0000H...3E8H = 0...1000 0002H Word Meßwerte Kanal 2 0000H...3E8H = 0...1000 0004H Word Meßwerte Kanal 3 0000H...3E8H = 0...1000 0006H Word Meßwerte Kanal 4 0000H...3E8H = 0...1000 0008H Word Meßwerte Kanal 5 0000H...3E8H = 0...1000... -
Seite 24: Gerätestatus Schreiben 21H
0016H Byte Zeit und Datum Minimum 001AH 001BH Byte Zeit und Datum Maximum 001FH 0020H Byte aktuelle Uhrzeit und aktuelles Datum 0025H 0026H Byte Betriebsart der Bilanzierung Gerätestatus schreiben 21H Unter dieser Parameterfeld-Adresse wird nach Registrierpapier- Wechsel die Länge der neuen Papierrolle eingegeben. Die kanalspezifischen Doppelzeilen (Skalierungszeile und Text- zeile) können zum sofortigen Ausdruck angeregt werden. -
Seite 25: Bildung Von Textblöcken
Bildung von Textblöcken Sollen am Anfang oder Ende eines Chargenprozesses variable Parameter gedruckt werden (Voraussetzung: der Druckerkanal ist in den Schreiber eingebaut) kann mit Parameterfeld-Adresse F1H eine komplette Textzeile zum Schreiber geschickt werden. Druckzeilen an Schreiber senden (mit Parameterfeld-Adresse F1H) Mit dieser Nachricht wird eine Textzeile mit 32 Zeichen an den Das Nachrichtenformat ist: Schreiber gesendet. -
Seite 26: Abfrage Druckerstatus
Abfrage Druckerstatus Die Anzahl der Zeilen in der Druckerwarteschlange wird vom Die Antwort des Schreiber ist: Schreiber abgefragt mit: SD2/LE/LEr/SD2/DA/SA/FC/aa/FCS/ED SD3/DA/SA/FC/aa/oo/oo/cc/xx/xx/xx/xx/FCS/ED |<-- -->| Dabei sind: Dabei sind: = 68H Startbyte = A2H = 17H Startbyte Anzahl der Datenbytes + 7 Zieladresse (Busteilnehmeradresse) Wiederholung von LE Quelladresse... -
Seite 27: Kommunikations Fehlerregister Ffh
Kommunikations-Fehlerregister FFH Die Kommunikations-Fehlerregister dienen zur Fehlerdiagnose Die Antwort des Schreiber ist: bei Kommunikationsproblemen, die durch Senden von ungülti- gen Werten auftreten. SD2/LE/LEr/SD2/DA/SA/FC/aa/bb/cc/dd/ee/FCS/ED |<-- -->| Die Fehlerregister werden vom Schreiber abgefragt mit: Dabei sind: SD3/DA/SA/FC/aa/oo/oo/cc/xx/xx/xx/xx/FCS/ED |<-- -->| = 68H Startbyte Dabei sind: = 17H Anzahl der Datenbytes + 7... -
Seite 28: Anbindung Des Schreibers An Wizcon
Anbindung des Schreibers an WIZCON Die nachstehenden Funktionscodes und Parameter-Adressen Dabei werden die von der Treibersoftware „VPIDC.COM“ ver- sind für die Anbindung des Schreibers an WIZCON vorgesehen. wendeten Funktionscodes unterstützt. Abfrage von 8 Werten (mit Telegramm SD3 und Funktionscode 04H) wird für das Senden einer Anfrage an den Schreiber benutzt. -
Seite 29: Zahlenformate
Zahlenformate Die Analogwerte werden in einem normierten Format übertragen. Beispiel Als Bezug wird Skalenanfang = 0 ‰ und Skalenende = 1000 ‰ Der Meßwert eines Kanals sei 87 °C (= val) in einem verwendet. Alle möglichen Werte liegen somit im Bereich von 0 Meßbereich von −50 °C (= low) bis +150 °C (= high). -
Seite 30: Abfrage Von Binärinformationen
Abfrage von Binärinformationen (mit Telegramm SD3 und Funktionscode 05H) Wird für das Senden einer Anfrage an den Schreiber benutzt. Dabei sind: Die mit dem Funktionscode 05 übertragenen Werte werden nicht = A2H entsprechend dem Zahlenformat bei analogen Werten umge- Startbyte rechnet, da es sich hierbei durchweg um binäre Informationen Zieladresse (Busteilnehmeradresse) handelt. -
Seite 31: Zeichensatztabelle
Zeichensatztabelle Zeichen Codierung Zeichen Codierung Zeichen Codierung Zeichen Codierung [Dez] [Hexdez] [Dez] [Hexdez] [Dez] [Hexdez] [Dez] [Hexdez] ä β ‰ ↑ µ ↓ σ ς g mit Unterl. " φ £ ñ & ö ’ Θ ∞ Ω → ü ←... - Seite 32 Form – auch als Bearbeitung oder in Auszügen –, insbesondere als Nachdruck, photomechanische oder elektronische Wiedergabe oder in Form der Speicherung in Datenverarbeitungsanlagen oder Datennetzen ohne Genehmigung des Rechteinhabers sind untersagt und werden zivil- und strafrechtlich verfolgt. ABB Automation Products GmbH Technische Änderungen vorbehalten Printed in the Fed. Rep. of Germany Hartmann &...
