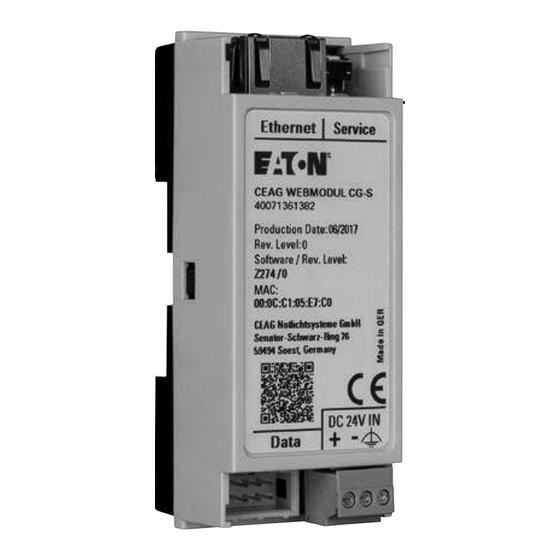

CEAG Webmodul CG-S ZB-S/AT-S+
Installations- und Bedienungsanleitung
CEAG Webmodul CG-S ZB-S / AT-S
+
Zielgruppe: Installateure, Endanwender

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Eaton CEAG CG-S ZB-S

  • Seite 1 CEAG Webmodul CG-S ZB-S/AT-S+ Installations- und Bedienungsanleitung CEAG Webmodul CG-S ZB-S / AT-S Zielgruppe: Installateure, Endanwender...
  • Seite 2: Inhaltsverzeichnis

    CEAG Webmodul CG-S ZB-S/AT-S+ Inhalt 1 SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2 NORMENKONFORMITÄT .
  • Seite 3: Sicherheitshinweise

    1 Sicherheitshinweise 1 Sicherheitshinweise Sicherheit des Webmoduls CG-S ist letztendlich aber stark abhängig von der betreiberseitigen Einrichtung, z.B. hohe Passwortqualität, und der Netzwerkumgebung, in der das HINWEIS Webmodul betrieben wird. Eine unsichere Netzwerkum- gebung erleichtert einen ungewünschten Zugriff durch Das Webmodul CG-S ist bestimmungs gemäß in unbe- fremde Personen.
  • Seite 4: Installation

    Anschluss der Datenleitung an das Steuerteil ST-S • Schalten Sie Ihr WLAN nur bei Gebrauch ein. Weitere Empfehlungen zu Praktiken sind in einem EATON Whitepaper “Cybersecurity considerations for electrical distribution systems”beschrieben, welches mit einer Suchmaschine unter dem Suchbegriff „WP152002EN“ als PDF-Datei heruntergeladen werden kann.
  • Seite 5: Inbetriebnahme Des Webmoduls Am Steuerteil

    ZB-S 192.168. 1.200 192.168.100.5 MASK:255.255.255. čččččččččččččččččččč EATON ZB-S Name mit HTTP über TCP AT-S Das Webmodul wird jetzt automatisch am Steuerteil ange- meldet. Dieses wird durch Aufleuchten (einige Sekunden) IP: 192.168.100.6 der roten LEDs am Steuerteil und am Webmodul signali- siert indem die LED grün leuchtet.
  • Seite 6: Bedienung Zb-S/At-S

    6 Bedienung ZB-S/AT-S+ 6 Bedienung ZB-S/AT-S+ Da die Verbindung zum Webserver verschlüsselt erfolgen muss, ist es not- wendig “https” vor die IP- Adresse zu setzen. Ab Werk mit der IP-Adresse 192.168.1.200 wäre das: https://192.168.1.200 Es erscheint eine Meldung eines ungültigen Sicherhe- itszertifikates.
  • Seite 7 6 Bedienung ZB-S/AT-S+ HINWEIS Bei Erstanmeldung erscheint ein Fenster mit der Aufforderung das Passwort zu ändern. Für ein sicheres Passwort müssen mindestens die erste plus zwei weitere folgende Kriterien erfüllt sein: - min. 6 Buchstaben - min. 1 Kleinbuchstabe - min. 1 Großbuchstabe - min.
  • Seite 8: Übersicht Zb-S

    6 Bedienung ZB-S/AT-S+ 6.1 Übersicht ZB-S Erlaubt dem Nutzer nur den Zugriff auf Status informationen. Nach erfolgreicher Anmel- dung erscheint das Bild „Systemübersicht“ mit Anzeige aller relevanten Betriebszustände des Sys- tems (Steuerteil), der Bat- terie und des Ladeteils, sowie Anzeige der nächs- ten automatischen Tests (FT/BT) und die Soft- warestände des LP-STAR...
  • Seite 9: Stromkreisbild

    6 Bedienung ZB-S/AT-S+ 6.2.3 Stromkreisbild 6.2.3.1 Das Stromkreisbild gibt den Status des Stromkreises wie- der sowie 6.2.3.2 6.2.3.2 Die installierten Leuchten mit Zielortkenn zeichnung und Schalterzuordnung. Hierbei wird der Soll-Status der Leuchten folgendermaßen wiedergege- ben: grau: ausgeschaltet gelb: eingeschaltet rot: gestört 6.2.3.1 6.3 DLS / TLS / 3 PhW...
  • Seite 10: Übersicht At-S

    6 Bedienung ZB-S/AT-S+ 6.4 Übersicht AT-S Nach erfolgreicher Anmel- dung erscheint das Bild „Systemübersicht“ mit Anzeige aller relevanten Betriebszustände des Sys- tems (Steuerteil), der Bat- terie und des Ladeteils, sowie Anzeige der nächs- ten automatischen Tests (FT/BT) und die Soft- warestände des LP-STAR Steuerteils.
  • Seite 11: Stromkreisbild

    6 Bedienung ZB-S/AT-S+ 6.6 Stromkreisbild 6.6.1 Das Stromkreisbild gibt den Status des Stromkreises wie- der, sowie 6.6.2 6.6.2 Die installierten Leuchten mit Zielortkenn zeichnung und Schalterzuordnung. Hierbei wird der Soll-Status der Leuchten folgendermaßen wiedergege- ben: grau: ausgeschaltet gelb: eingeschaltet 6.6.1 rot: gestört 6.7 DLS / TLS / 3 PhW...
  • Seite 12: Untermenüs Zb-S / At-S

    7 Untermenüs ZB-S / AT-S+ 7 Untermenüs ZB-S / AT-S Im Bild „Einstellungen“ können die Grundpara- meter des Webservers ein- gestellt werden: Benutzer verwalten: Eingabe neuer Benutzer mit unterschiedlichen Befugnissen. Durch set- zen/entfernen des Hakens sind die Befugnisse akti- vierbar/deaktivierbar. Nach anlegen eines neuen Benutzers muss die Schaltfläche „Einstellun-...
  • Seite 13: E-Mail Nachrichten

    7 Untermenüs ZB-S / AT-S+ 7.1 E-Mail Nachrichten In diesem Menü kann eine Einstellung vorge- nommen werden, bei wel- cher Störung eine E-Mail gesendet werden soll, z.B. nach einem Fuktionstest mit detaillierten Statusin- formationen. 7.2 Modbus/IP Das Webmodul CG-S ver- fügt über eine integrierte Modbus/IP Schnittstelle mit zwei Modbus...
  • Seite 14: Kontakt

    7 Untermenüs ZB-S / AT-S+ 7.3 Kontakt Im Menü „Kontakt“ erscheinen je nach Länder- einstellung die zuständi- gen Kontaktadressen für die CEAG Notlichtsysteme GmbH. 7.4 Service Hier werden Übertra- Auf der Seite „Service“ können Übertragungsstatistiken gungsfehler angezeigt. und Webmodulinformationen ausgelesen, Befehle aus- Dieses kann Auf- geführt, sowie ein FTP-Server gestartet werden, um ein schlüsse bei Netzwerk-...
  • Seite 15: Weitere Webmodule

    7 Untermenüs ZB-S / AT-S+ 7.5 Weitere Webmodule Dieses Menü zeigt alle im Netzwerk installierten Webmodule CG-S (Funktion muss von der IT-Abteilung frei- gegeben sein!), inklusive der Adressen und dem aktuellen Status. Mit Klick auf den jeweiligen Namen gelangt man direkt in den gewählten Webserver.
  • Seite 16: Beispiel Zur Ortung Einer Leuchtenstörung

    8 Beispiel zur Ortung einer Leuchtenstörung 8 Beispiel zur Ortung einer Leuchtenstörung Bei einer georteten Leuch- tenstörung nach einem Funktionstest werden im Bild „Systemübersicht“ die Betriebszustände „Stö- rung“ und „Leuchten- störung“ rot angezeigt. Mit Klick auf „Übersicht Stromkreise“ gelangt man zu den Stromkreisen. Im Bild „Übersicht Strom- kreise“...
  • Seite 17: Daten Werden Synchronisiert

    9 Daten werden synchronisiert Im „Stromkreisbild“ wer- den die gestörten Leuch- ten rot dargestellt. Eine Zielortbezeichnung der Leuchte erleichtert die räumliche Orientierung. Nach Reparatur der Leuch- ten muss erneut ein FT durchgeführt werden, um die Fehleranzeige zurück zu setzen! 9 Daten werden synchronisiert Bei Konfigurationsänderun- gen am ZB-S / AT-S Sys-...
  • Seite 18: Anhang: Ceag Kundendienst-Standorte

    Anhang: CEAG Kundendiest-Standorte Anhang: CEAG Kundendiest-Standorte Zentraler Kundendienst Senator-Schwartz-Ring 26 59494 Soest E-Mail: kundendienst@ceag.de Tel.: 02921 69-493 Fax: 02921 69-624 Schleswig Rostock Stade Bremen Berlin Hannover Werne Werk Dortmund Soest Leipzig Holzwickede Frönden- berg Kassel Dormagen Döbeln Jena Bonn Limburg Alzey Ochsenfurt Landau...
  • Seite 19: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise pirmiausia patikrinkite, ar jis išjungtas ir jame lucrărilor la aparat, verificați mai întâi că aparatul English nebėra įtampos! este oprit și nu se află sub tensiune! General safety instructions Nesilaikant šių nurodymų galima sugadinti Nerespectarea acestor instrucțiuni poate cauza Risk of fatal electric shock! įrenginį, sukelti gaisrą...
  • Seite 20 Eatons Ziel ist es, zuverlässige, effiziente und sichere Strom- versorgung dann zu bieten, wenn sie am meisten benötigt wird. Die Experten von Eaton verfügen über ein umfassendes Fachwissen im Bereich Energiemanagement in verschiedens- ten Branchen und sorgen so für kundenspezifische, integrier- te Lösungen, um anspruchsvollste Anforderungen der Kunden...
