Aufstellung und Installation
4.7.2
Lage der Schaltplatinen und
Klemmleisten
RTX-EHS
X1
1
RoCon BM2C
A1P

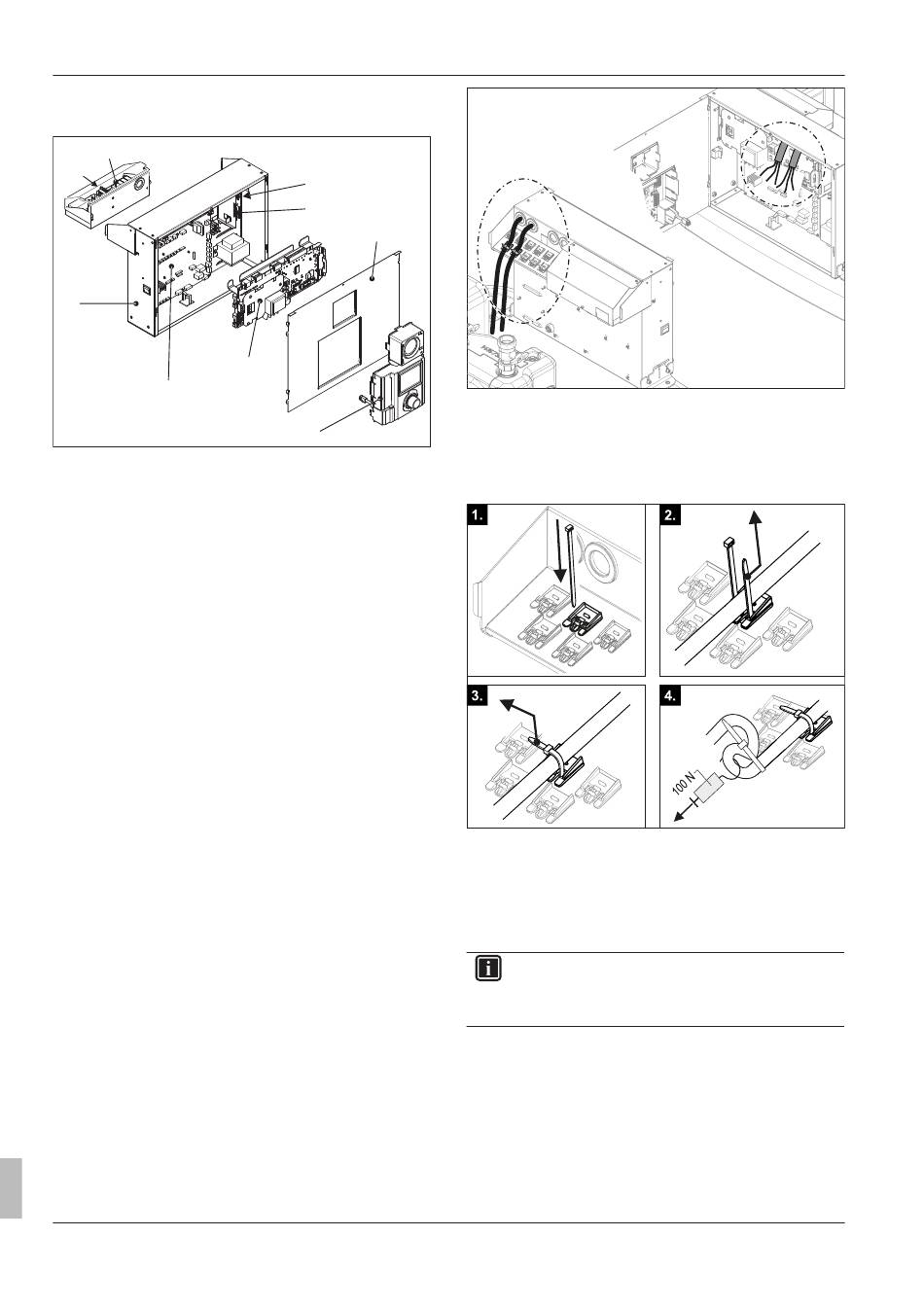

Bild 4-32
Lage der Schaltplatinen und Klemmleisten (Legende sie-
he
Kap.
10.6)
4.7.3
Netzanschluss
Ein flexibles Kabel für den Netzanschluss ist bereits geräteintern an-
geklemmt.
1
Versorgungsspannung prüfen (~230 V, 50 Hz).
2
Betreffenden Verteilerkasten der Hausinstallation stromlos
schalten.
3
Kabel für Netzanschluss des Innengeräts über einen bauseits zu
installierenden, allpolig trennenden Hauptschalter am Verteiler-
kasten der Hausinstallation (Trennvorrichtung nach EN 60335-1)
anschließen. Auf richtige Polung achten.
4.7.4
Allgemeine Informationen zum
elektrischen Anschluss
1
Versorgungsspannung prüfen.
2
Netzschalter auf "Aus" stellen.
3
Betreffenden Sicherungsautomat am Verteilerkasten der Hausin-
stallation stromlos schalten.
4
Regelungsgehäuse öffnen (siehe
5
Kabel durch eine der Kabeldurchführungen ins Innere des Rege-
lungsgehäuses legen. Bei Ablängen und Verlegen von anzu-
schließenden Kabeln darauf achten, dass das Regelungsgehäu-
se spannungsfrei in Serviceposition gebracht werden kann.
Installations- und Wartungsanleitung
24
XTA1
XAG1
2
RoCon+ HP
Kap.
4.4.4).
Bild 4-33
Kabeldurchführung
6
Elektrische Anschlüsse gemäß
den Abschnitten herstellen
7
Für alle an das Innengerät angeschlossenen Kabel muss außen
am Regelungsgehäuse mittels Kabelbinder eine wirksame Zug-
entlastung sichergestellt werden (Schritt 1 – 3,
Bild 4-34
Zugentlastung herstellen und prüfen
8
Haltekraft der Zugentlastung prüfen (Schritt 4,
9
Nach Beenden der Installation: Regelungsgehäuse wieder
schließen und gegebenenfalls in Normalposition bringen.
4.7.5
Wärmepumpenaußengerät anschließen
INFORMATION
Dieser Komponente ist eine separate Anleitung beigelegt,
welche u. a. Hinweise zum Einbau und zum Betrieb ent-
hält.
1
Installationsschritte in
Kap. 4.7.4
2
Wärmepumpenaußengerät an die Klemmleiste XAG1 (siehe
4-35) anschließen.
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
Kap. 4.7.1
und den nachfolgen-
4-34).
4-34).
befolgen.
