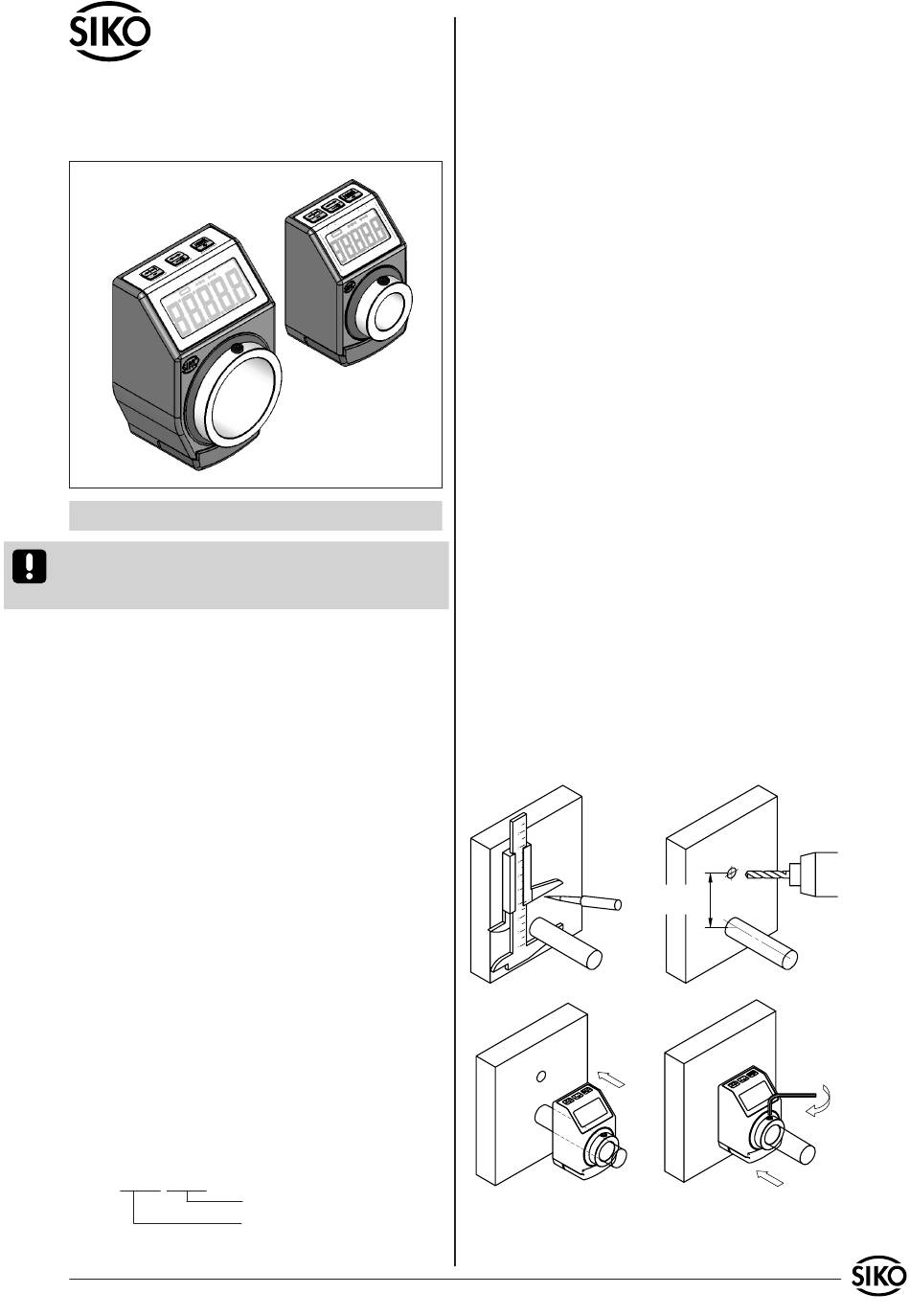

Benutzerinformation
DE04; DE10
Digitale Positionsanzeige
DE10
DEUTSCH
Gerätedarstellungen sind exemplarisch und gültig
für alle Bauformen, sofern nicht gesondert be-
schrieben.
1. Gewährleistungshinweise
•
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
•
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
•
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
•
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
DE04-0023
DE04; DE10
Datum 12.02.2010
DE04
Varianten-Nr.
Geräte-Typ
3. Kurzbeschreibung
Das DE04 und das DE10 sind absolute, elektro-
nische Positionsanzeigen. Die werkseitig vorpro-
grammierten Anzeigen in Hohlwellenbauform die-
nen zur direkten Ablesung von Positionswerten an
Verstellspindeln.
Durch höhere Auflösung und Genauigkeit, ein
günstigeres Drehzahlverhalten, sowie weitere
Funktionen sind sie mechanischen Digitalanzeigen
weit überlegen.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggf. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
•
Zwischen Welle und DE04; DE10 ist ein Schiebesitz
vorzusehen.
•
Es ist auf einen geringen Wellen- bzw. Win-
kelversatz zu achten. Verspannungen sind zu
vermeiden. Verspannungen führen zu erhöhter
Lagerbelastung, unzulässiger Erwärmung und
kürzerer Lebensdauer.
•
Insbesondere bei Verwendung der Drehmomen-
tabstützung Form A ist darauf zu achten, dass
das Gerät bei der Montage nicht durch Verkanten
verspannt montiert wird. Dies ist bei der Wahl des
Bohr-ø zu beachten.
•
Schläge auf das Gerät sind zu vermeiden.
Drehmomentabstützung Form A: Stift-ø 6 h9
Abb. 1: Montagehinweise
Art.Nr. 84260
Form B: Bohr-ø 10 +0.8
22(DE04)
30(DE10)
Änd. Stand 45/10
1
