Optimierte Leistung
• Abnehmbarer Metalloxidvaristor (MOV) zur Erdung stellt störungsfreien Betrieb bei Verwendung in einem
nicht geerdeten Drehstromnetz sicher.
• Eine Relaisvorladung begrenzt den Einschaltstrom.
• Integrierter Bremstransistor, für alle Baugrößen erhältlich, sorgt für eine Widerstandsbremsung mit einfachen,
preiswerten Bremswiderständen.
• Ein Jumper zum Umschalten zwischen stromziehender oder stromliefernder 24-V-DC-Steuerung ermöglicht
eine flexible Steuerungsverdrahtung.
• Duale Überlast verfügbar für alle Frequenzumrichter mit einer Leistung über 15 HP/11 kW. 110 % Überlast für
60 Sekunden oder 150 % für 3 Sekunden. Hohe Auslastung: 150 % Überlast für 60 Sekunden oder 180 %
Überlast (200 % programmierbar) für 3 Sekunden stellt soliden Überlastschutz sicher.
• Einstellbare PWM-Frequenz bis 8 kHz gewährleistet ruhigen Betrieb.
PowerFlex-Frequenzumrichter der Serie 527 – Erweiterte Leistungsmerkmale
Steuerungsleistung
• Frequenzregelung mit folgenden Optionen:
• Volt pro Frequenz (Hertz) (V/Hz)
• Sensorless Vector Control (SVC)
• SVC Economizer (Sensorless Vector Control)
• Positionsregelkreis, einschließlich:
• Vektorsteuerung mit geschlossenem Positionsregelkreis (mit optionaler Encoderkarte)
• Drehzahlregelkreis, einschließlich:
• Vektorsteuerung mit geschlossenem Drehzahlregelkreis (mit optionaler Encoderkarte)
E/A-Verdrahtung
• Zwei (2) Analogeingänge (ein Strom- und ein
Spannungseingang) sind unabhängig vom Rest der
Frequenzumrichter-E/Aisoliert.
• Vier (4) Digitaleingänge sorgen für
Anwendungsvielseitigkeit.
• Ein (1) Analogausgang ist über einen Jumper
wählbar für 0 bis 10 V oder 0 bis 20 mA. Dieser
skalierbare 10-Bit-Ausgang eignet sich für die
Messung oder als Drehzahlsollwert für einen
anderen Frequenzumrichter.
• Zwei (2) Optokopplerausgänge und zwei (2)
Relais-Ausgänge (einer Form A und einer Form B)
dienen zur Anzeige verschiedener FU-, Motor- und
Logikbedingungen.

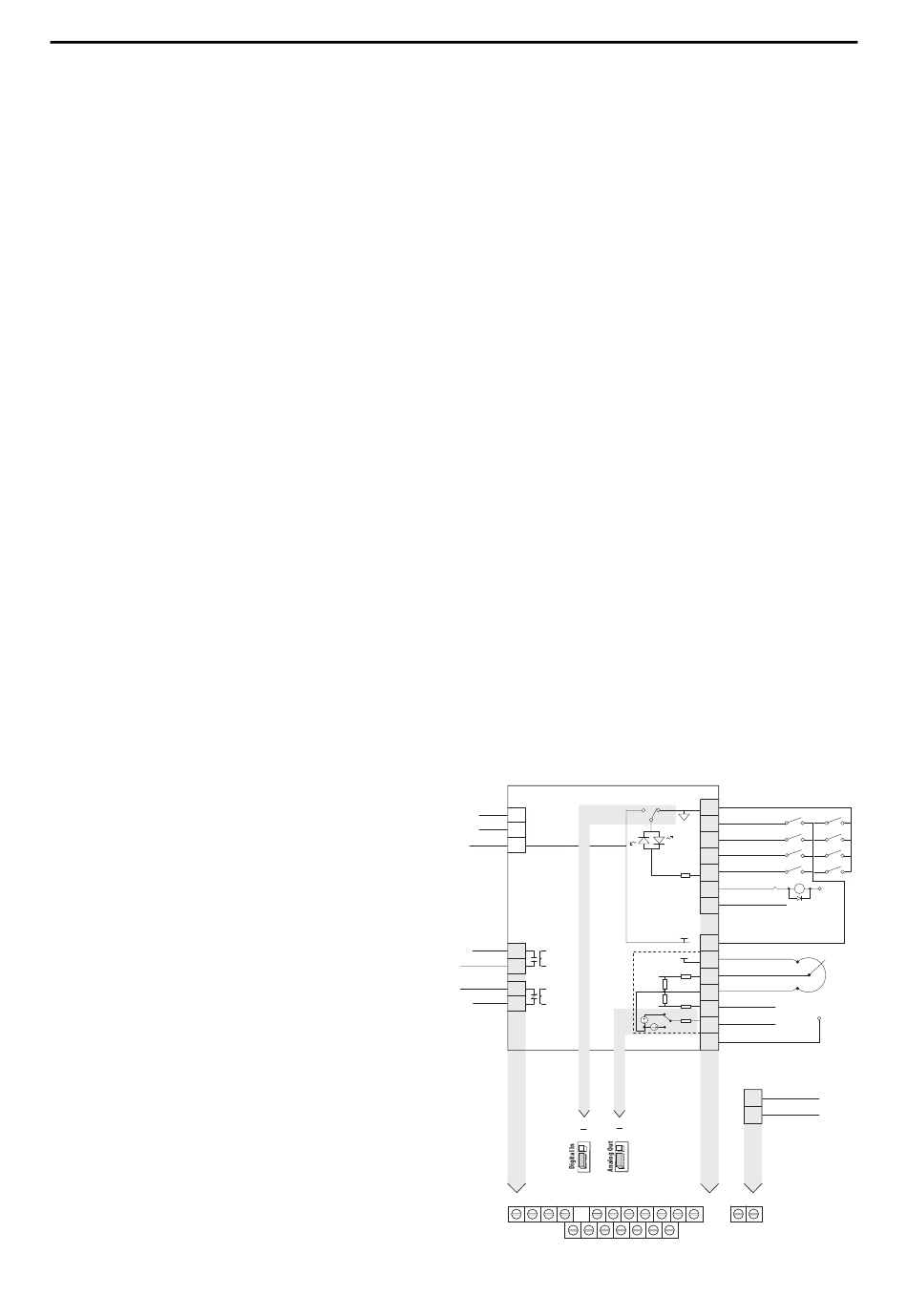

Blockdiagramm der PowerFlex 527-Steuerungs-E/
Safety 1
Safety 2
Safety +24V
Relay 1 N.O.
Relay 1 Common
Relay 2 Common
Relay 2 N.C.
Rockwell Automation-Publikation 520-TD002A-DE-E – Mai 2015
PowerFlex-Frequenzumrichter der Serie 527 - Technische Daten
S1
SNK
SRC
S2
S+
+24V
R1
+10V
R2
R5
R6
0-10V
0/4-20 mA
J1
J2
SNK
ACO
SRC
AVO
R1
R2
R5
R6
01
02
03
04
05
06
11
12
13
14
15
16
17
Typical
Typical
SRC wiring
SNK wiring
Digital Common
01
Digital In 1
02
Digital In 2
03
Digital In 3
04
Digital In 4
05
Opto Output 1
24V
06
Opto Output 2
07
+24V DC
11
+10V DC
12
±10V Input
13
Analog Common
14
Pot must be
4-20mA Input
1...10 k ohm
15
2 W min.
(1)
Common
Analog Output
16
Opto Common
17
Ethernet
C1
Comm Common
C2
07
C1
C2
3
