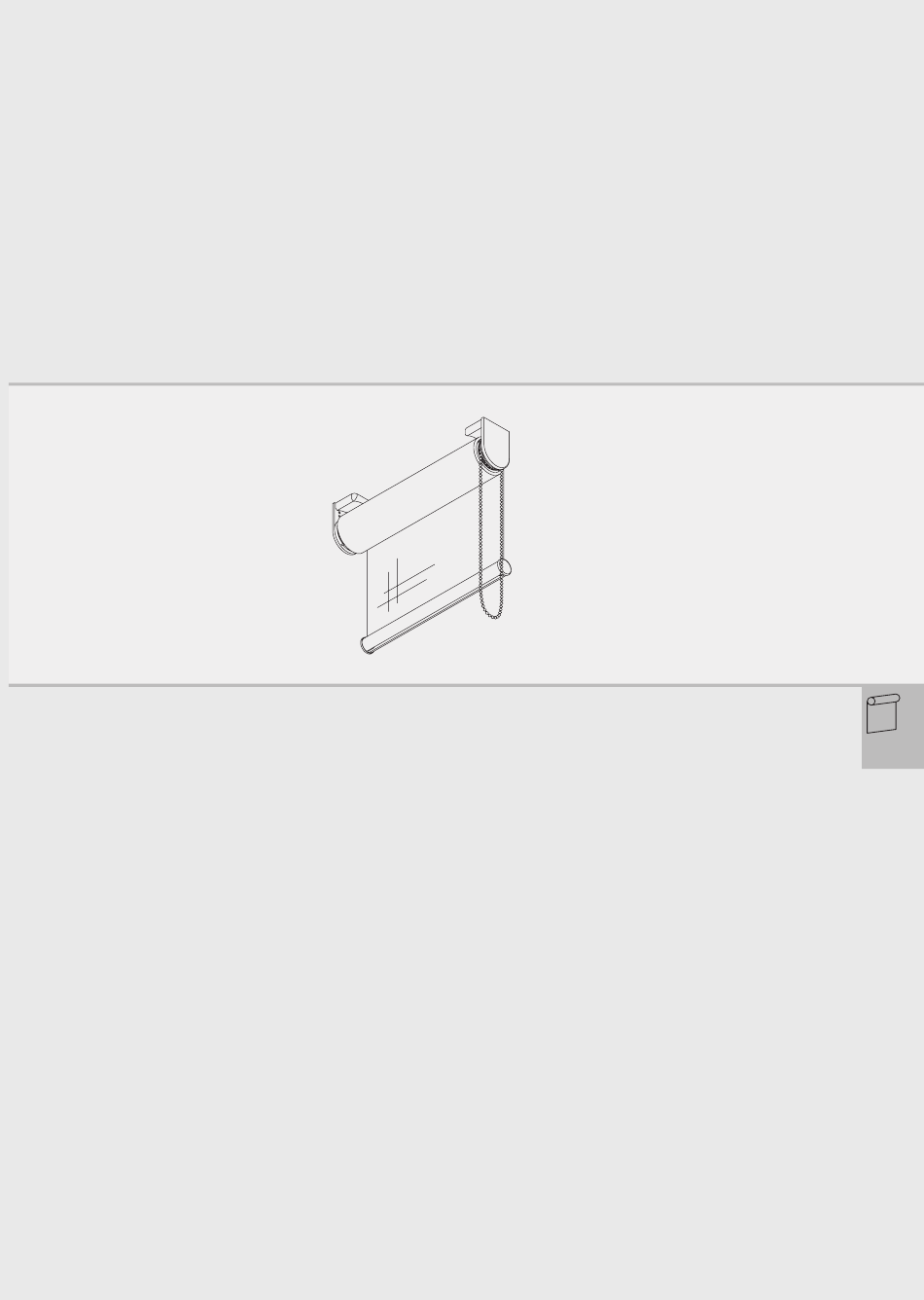

Rollo-System
®
Silent Gliss
Produktmerkmale
• Sehr geräuscharmes und bedienungsfreundliches Rollo-System mit Kettenbedienung,
einsetzbar für den Wohn- und Objektbereich
• Sanftes und leichtgängiges Auf- und Abrollen mittels eleganter Metallkugelkette aus
Edelstahl
• Durch den speziell entwickelten Federmechanismus kann das System in jeder beliebigen
Position arretiert werden
• Optional lieferbar: ein integrierter Stopcontroller sichert die individuelle Einstellung
des oberen oder unteren Haltepunktes – ideal um beispielsweise zu verhindern, dass
das Beschwerungsprofil in der unteren Endlage auf Fensterbänke, Möbel, Boden usw.
aufschlägt
• Rollo vormontiert auf einem Montageprofil für eine schnelle Montage vor Ort
• Easy-Fit: Einfaches und schnelles Einhängen des Systems dank Klick-in-Trägern
• Min. Systembreite = 25 cm, max. Systembreite = 240 cm / max. Systemhöhe = 300 cm /
max. Fläche = 7.2 m² / max. Gewicht = 3 kg
• Eine speziell entwickelte Mittelabdeckung reduziert den Lichtspalt bei einer Seite-an-Seite
Montage von mehreren Rollos auf ein Minimum
• Vielfältige Montagemöglichkeiten an die Decke, an der Wand oder in der Nische
• Als Option erhältlich: seitliche Führung mit Stahlseilen
• Zur Auswahl stehen drei verschiedene Beschwerungsprofile
• Passende Trägerabdeckungen kombiniert mit Enddeckeln für die verschiedenen
Beschwerungsprofile sorgen für eine zeitlose und elegante Note
• Hochwertige Metall-Designträger sowie -Enddeckel für das runde Beschwerungsprofil sind
optional lieferbar
• Standardfarben der Profile: Aluminium farblos eloxiert oder weiss pulverbeschichtet
• Jedes System wird montagefertig, auf Maß geliefert
4910
4910
3
3
