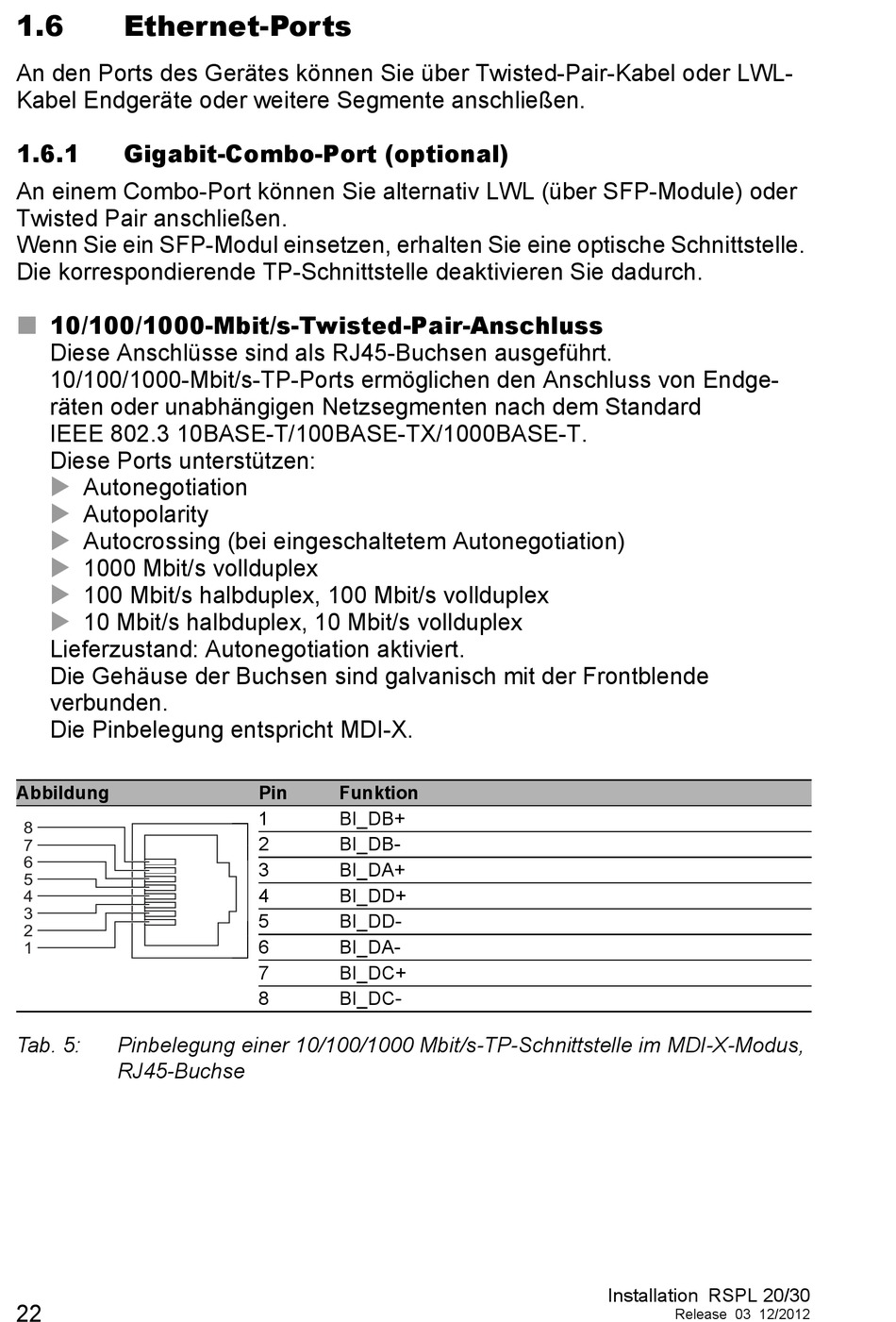

1.6

Ethernet-Ports

An den Ports des Gerätes können Sie über Twisted-Pair-Kabel oder LWL-
Kabel Endgeräte oder weitere Segmente anschließen.
1.6.1

Gigabit-Combo-Port (optional)

An einem Combo-Port können Sie alternativ LWL (über SFP-Module) oder
Twisted Pair anschließen.
Wenn Sie ein SFP-Modul einsetzen, erhalten Sie eine optische Schnittstelle.
Die korrespondierende TP-Schnittstelle deaktivieren Sie dadurch.
10/100/1000-Mbit/s-Twisted-Pair-Anschluss

Diese Anschlüsse sind als RJ45-Buchsen ausgeführt.
10/100/1000-Mbit/s-TP-Ports ermöglichen den Anschluss von Endge-
räten oder unabhängigen Netzsegmenten nach dem Standard
IEEE 802.3 10BASE-T/100BASE-TX/1000BASE-T.
Diese Ports unterstützen:

Autonegotiation
 Autopolarity

Autocrossing (bei eingeschaltetem Autonegotiation)

1000 Mbit/s vollduplex
 100 Mbit/s halbduplex, 100 Mbit/s vollduplex

10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende
verbunden.
Die Pinbelegung entspricht MDI-X.
Abbildung
8
7
6
5
4
3
2
1
Tab. 5: Pinbelegung einer 10/100/1000 Mbit/s-TP-Schnittstelle im MDI-X-Modus,
RJ45-Buchse
22
Pin Funktion
1 BI_DB+
2 BI_DB-
3 BI_DA+
4 BI_DD+
5 BI_DD-
6 BI_DA-
7 BI_DC+
8 BI_DC-
