1 x FVY1200-0400
Produktinformation
Einleitung
Hinweise zur Produktinformation
Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation
und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für
Wartung und Reparatur zugänglich ist.
Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar.
Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter
www.tcsag.de verfügbar.
Produktinformation
Videoverteiler, zweifach
FVY1200-0400
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TCS FVY1200-0400
Inhaltszusammenfassung für TCS FVY1200-0400
- Seite 1 Produktinformation Videoverteiler, zweifach FVY1200-0400 Lieferumfang 1 x FVY1200-0400 Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.
-
Seite 2: Sicherheitshinweise
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: • Getrennte Führung von Starkstrom- und Schwachstromleitungen, •... -
Seite 3: Produktbeschreibung

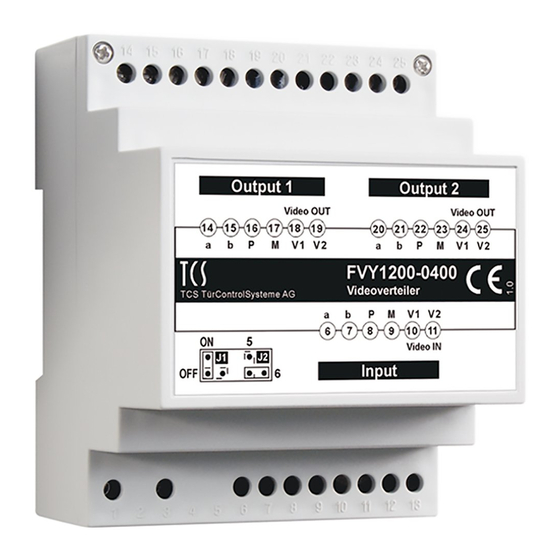

Produktbeschreibung Bestimmungsgemäßer Gebrauch Der FVY1200-0400 nimmt ein Videosignal auf und verteilt es auf zwei voneinander unabhängige, aktive Ausgänge. Er ist vorzugsweise einzusetzen in Steigeleitungssystemen. Das Gerät ist für die Montage auf einer Hutschiene (DIN EN 60715) mit 4 TE im Schaltschrank vorgesehen. -
Seite 4: Technische Daten
Technische Daten Versorgungsspannung +24 V ± 8 % (TCS:BUS Versorgungs- und Steuergerät) Eingangsstrom I(a) = 0,00 mA I(P) = 60,0 mA I(Pmax) = 70,0 mA Eingangsimpedanz J1 gesteckt 100 Ohm balanced (J1 gesteckt) Verstärkungs-Einstellung 0 bis +12 dB gesamt maximaler Ausgangspegel 4 Vpp an 100 Ohm (bei 1 Vpp am Eingang) zulässige Umgebungstemperatur... -
Seite 5: Schaltungsbeispiel
Stehen für den Anschluss nur 5 Adern zur Verfügung, so dass die M-Ader nicht angeschlos- sen werden kann, besteht die Möglichkeit für den 5-Draht-Sonderbetrieb. ► Verbinden Sie die b- und M-Ader mit einer Drahtbrücke. Schaltungsbeispiel Abb. 4: Schaltungsbeispiel Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. - Seite 6 Prinzipbild Abb. 5: Prinzipbild Prinzipbild Parallelschaltung: max. 15 Videoverteiler Reihenschaltung: max. 2 Videoverteiler Abb. 6: Prinzipbild Parallelschaltung Abb. 7: Prinzipbild Reihenschaltung...
- Seite 7 Videobild. ► Schalten Sie die Netzspannung ein. Einstellungen Abschlusswiderstand und 5-Draht-Sonderbetrieb Ist der FVY1200-0400 als letzter Videoverteiler am Ende eines Stranges installiert, muss der Ab- schlusswiderstand (J1) aktiviert werden (Werkseinstellung: Abschlusswiderstand und 6-Drahtbetrieb aktiviert). • Abschlusswiderstand aktiviert (Werkseinstellung) •...
-
Seite 8: Entsorgungshinweise
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
