Inhaltszusammenfassung für TCS FBO1100-0400

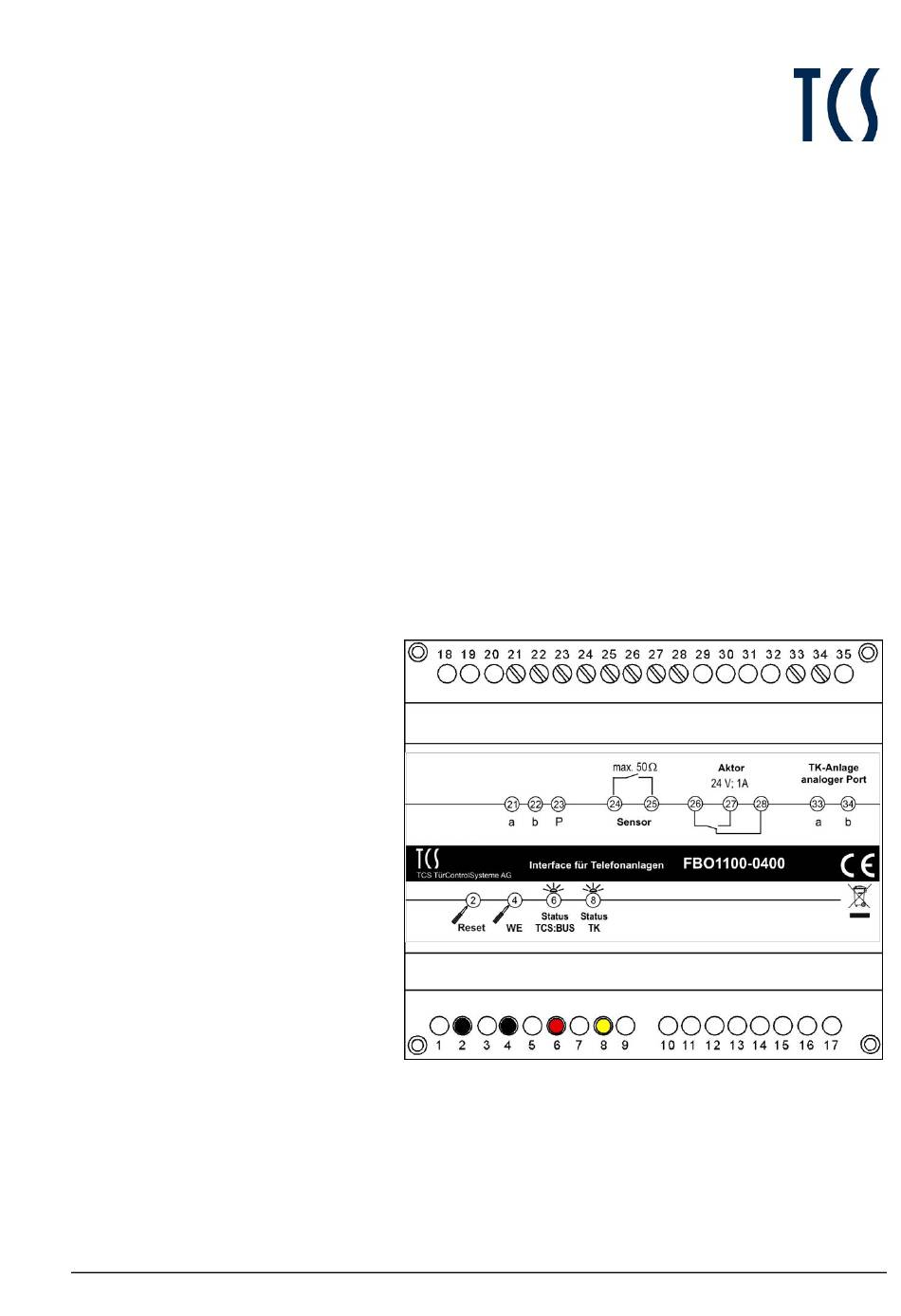

- Seite 1 Produktinformation Interface für TK-Anlagen FBO1100-0400 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A...
- Seite 2 09/2014 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A...
-
Seite 3: Inhaltsverzeichnis
Tür öffnen durch Drücken der Taste 7 ................22 Technische Daten ......................23 Konformität ........................23 Entsorgungshinweise ..................... 23 Gewährleistung ........................ 23 Service ..........................24 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 4: Lieferumfang
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits- forderungen nach DIN VDE 0100 zu beachten. Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800 zu beachten. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen, ... -
Seite 5: Geräteübersicht
Geräteübersicht Anschluss Sensor Anschluss TCS:BUS Anschluss TK-Anlage Anschluss Aktor Reset-Taster Anzeige Status Amtsanschluss Taster Werks- Anzeige Status TCS:BUS einstellung laden TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 6: Anzeige- Und Bedienelemente
Blitzt AN, dreimal, lange Pause: Variante mit 32 oder 64 Wahlspeichern Bestimmungsgemäßer Gebrauch Das FBO1100 ist ein Interface für die Verbindungen vom TCS:BUS mit einem Telefon- netz zur Herstellung einer Sprechverbindung zwischen einem TCS:BUS-Teilnehmer (Außen- oder Innenstationen) und einem Teilnehmer im Telefonnetz. -
Seite 7: Kurzbeschreibung
Energiesparend im Ruhezustand (240 mW) Anschließen der Leitungen Wird an die Telefonanlage wie ein analoges Telefon angeschlossen. Das FBO1100 benötigt einen TCS:BUS, mindestens bestehend aus einem Versor- gungs- und Steuergerät und einer Außenstation. Alternativ können auch Innenstationen das FBO1100 als Interface nutzen. -
Seite 8: Schaltungsbeispiel: Minimalsystem
09/2014 Schaltungsbeispiel: Minimalsystem Telefonanlage Analoge Anschlüsse TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 9: Inbetriebnahme
Eingabe ungültig erreicht Tastendruck Taste drücken, bis … Taste kurz drücken Taste loslassen Verwendete Abkürzungen aQ akustische Quittung akustischer Hinweis TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 10: Inbetriebnahme Ablauf
09/2014 Inbetriebnahme Ablauf Installieren Sie die Geräte an der TCS-Anlage vollständig und schließen Sie das FBO1100 an der Telefonanlage an (siehe Schaltungsbeispiel). Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss. Schalten Sie die Netzspannung ein. -
Seite 11: Schließen Sie Zunächst Folgende Fehler Aus
Akustische Optische Re- Quittung, Beschreibung Reaktion aktion TCS:BUS besetzt: Quittung nach dem Anruf beim FBO1100, wenn am TCS:BUS eine Sprechverbindung aktiv ist oder eine Alarmierung Rote LED oder Durchsage läuft (hörbar am Telefon). Nach einem Timeout von blinkt langsam 5 min muss der Zustand beendet sein. -
Seite 12: Konfiguration
Das Anlernen der Seriennummer zum Ziffernmode aktivieren Der max. zulässige Schleifenwiderstand zwischen TK-Interface und Versorgungs- und Steuergerät * in Zusammenhang mit Konfiguration der Außenstation TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 13: Programmieren Des Fbo1100
0=niedrige Prio. / 1=mittlere Prio / Steuerung des Verbindungsaufbaus 2=hohe Priorität 3 1 X 0=AUS 1=EIN Steuerung des Aufschaltetones während des Anrufes einer Außenstation TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... - Seite 14 1. Ein langer Kennton ist beim Anruf beim TKI zu hören. Geben Sie 0000 nach diesem Ton ein (siehe Befehl 10). aQ Eingabe Pin erwartet beim Anruf TKI TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de...
-
Seite 15: Zusammenhang Zwischen Seriennummern Und Wahlspeichern (Je Blocknummer)
Die nachfolgenden Tabellen geben einen Überblick über den Zusammenhang zwischen Seriennummer und Wahlspeicher je Blocknummer. Die Auflistung erfolgt nach Typen (An- zahl der Wahlspeicher) des FBO1100-0400 und ist auf 10 Blocknummern pro Tabelle be- grenzt. Umfangreichere Tabellen erhalten Sie auf Anfrage. Die weiß hinterlegten Felder in der Tabelle beinhalten die Seriennummer. -
Seite 16: Variante Mit 64 Wahlspeichern
Wahlspeicher 73 (max) 1023 Programmiermodus EIN / AUS TK-Interface hebt ab und sendet aQ Anruf beim TK-Interface aQ Pro- grammier- modus EIN TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 17: Blocknummer Einstellen (Befehl 18)
09/2014 Blocknummer einstellen (Befehl 18) Wenn mehr als ein FBO1100 an einem TCS:BUS angeschlossen ist, müssen zuerst die Blocknummern des zweiten und aller weiteren FBO1100 verändert werden (Ausliefe- rungszustand aller FBO1100: Blocknummer 72) ACHTUNG! Wird die Blocknummer nach der Zuweisung von Klingeltasten verändert, so reagiert das FBO1100 auf die Betätigung dieser Klingeltasten nicht mehr. -
Seite 18: Mittels Tcsk-01
… direkt am FBO1100 TK-Interface hebt ab und sendet aQ Anruf beim TK-Interface aQ Eingabe gespeichert aQ Eingabe gespeichert max. 2 min TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 19: Einstellungen
Anzahl der Klingelzeichen TK-Interface hebt ab und sendet aQ Anruf beim TK- Interface aQ Eingabe gespeichert TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 20: Aktorausgang Schaltzeit
Rufzeit TK-Interface hebt ab und sendet aQ Anruf beim TK- Interface aQ Eingabe gespeichert Pin ändern aQ Eingabe gespeichert TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 21: Werkseinstellung Laden
LEDs leuchten. Bedienung Die Gesprächsannahme erfolgt durch Abnehmen des Hörers am (Mobil-)telefon (Kann mit Konfigurationssoftware configo™, ab Version 1.7 geändert werden.) TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 22: Wechselsprechen Mit Einbau-Türlautsprecher Asi11000
Voraussetzung. Anruf vom TK-Interface und langes Türöffnerkommando am TK-Interface ist aktiviert. Tür öffnen. Taste 7 drücken. Das gesendete Türöffnerkommando hat immer die Seriennummer des Speicherplatzes 10. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A... -
Seite 23: Technische Daten
Beachten Sie bitte unsere Verkaufs- und Lieferbedingungen, abrufbar unter www.tcsag.de, Downloads, Handelsinformationen und enthalten in unserer aktuellen Preisliste. Wenden Sie sich bitte an die TCS HOTLINE. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. -
Seite 24: Service
TCS HOTLINE 04194 9881-188 Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933 8799-10, FAX: 03933 8799-11, E-Mail: info@tcsag.de, www.tcsag.de TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 4194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FBO1100_Art0034310.doc 5A...
