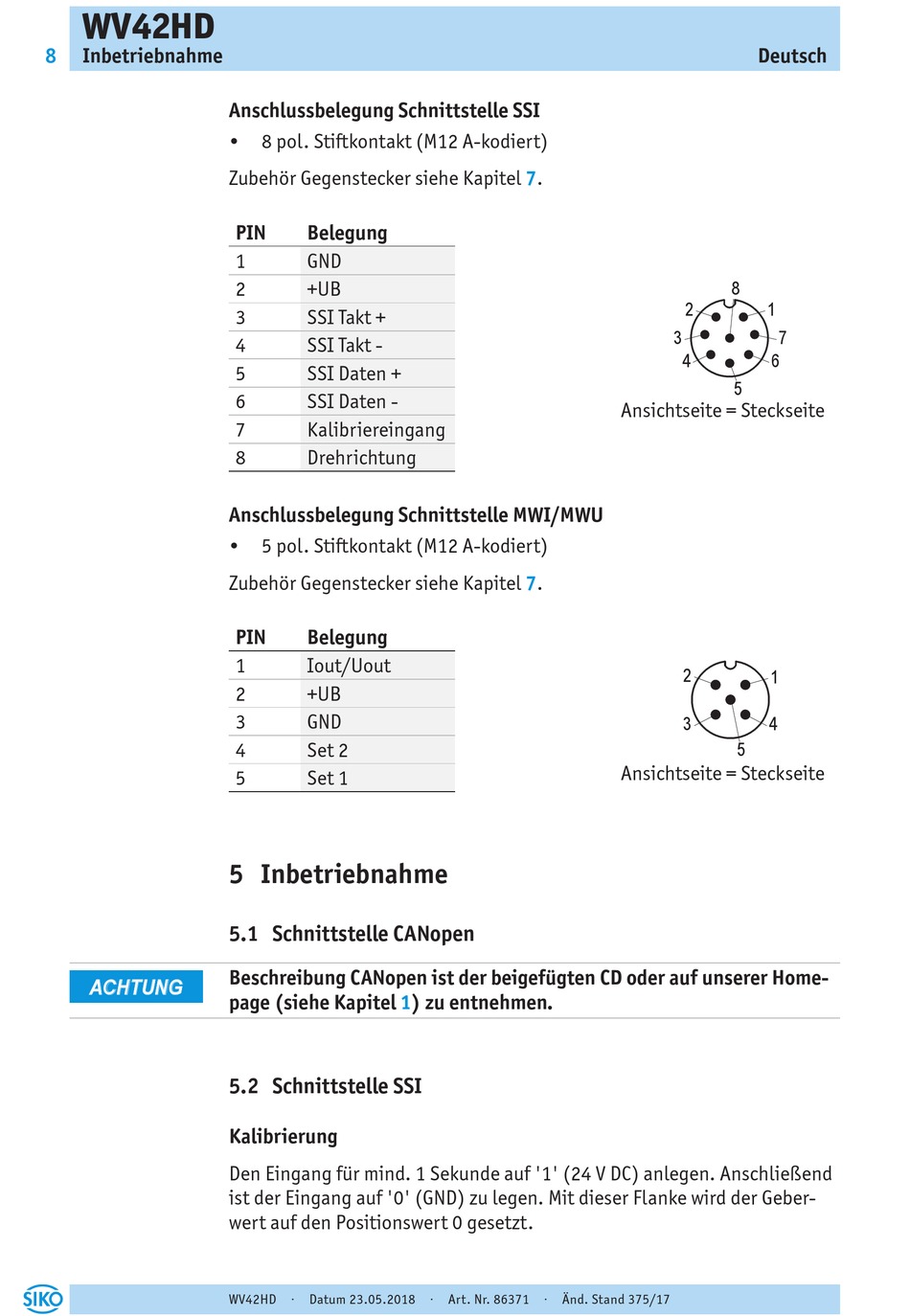

WV42HD
8
Inbetriebnahme
ACHTUNG
Anschlussbelegung Schnittstelle SSI
• 8 pol. Stiftkontakt (M12 A-kodiert)
Zubehör Gegenstecker siehe Kapitel 7.
PIN
Belegung
1
GND
2
+UB
3
SSI Takt +
4
SSI Takt -
5
SSI Daten +
6
SSI Daten -
7
Kalibriereingang
8
Drehrichtung
Anschlussbelegung Schnittstelle MWI/MWU
• 5 pol. Stiftkontakt (M12 A-kodiert)
Zubehör Gegenstecker siehe Kapitel 7.
PIN
Belegung
1
Iout/Uout
2
+UB
3
GND
4
Set 2
5
Set 1
5 Inbetriebnahme
5.1 Schnittstelle CANopen
Beschreibung CANopen ist der beigefügten CD oder auf unserer Home-
page (siehe Kapitel 1) zu entnehmen.
5.2 Schnittstelle SSI
Kalibrierung
Den Eingang für mind. 1 Sekunde auf '1' (24 V DC) anlegen. Anschließend
ist der Eingang auf '0' (GND) zu legen. Mit dieser Flanke wird der Geber-
wert auf den Positionswert 0 gesetzt.
WV42HD · Datum 23.05.2018 · Art. Nr. 86371 · Änd. Stand 375/17
Deutsch
Ansichtseite = Steckseite
Ansichtseite = Steckseite
