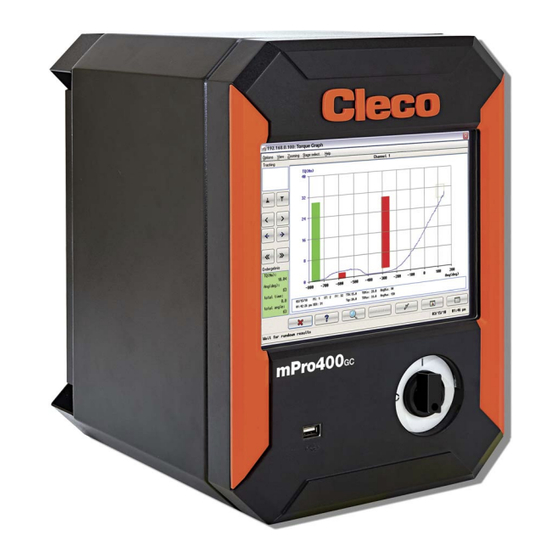

Cleco mPro400GC Schnelleinstieg
Vorschau ausblenden
Andere Handbücher für mPro400GC:
- Gebrauchsanleitung (16 Seiten) ,
- Wartungsanleitung (6 Seiten) ,
- Programmieranleitung (270 Seiten)
Verwandte Anleitungen für Cleco mPro400GC
Inhaltszusammenfassung für Cleco mPro400GC
- Seite 1 Schnelleinstieg PL12DE-1004 2011-01 mPro400GC Globale Schraubersteuerung Weitere Produktinformationen erhalten Sie auf unserer Webseite unter http://www.apextoolgroup.com...
-
Seite 2: Zu Diesem Schnelleinstieg
Weg der Inbetriebnahme und Konfiguration der Steuerung mPro400GC • gibt wichtige Hinweise für einen sicheren und effizienten Betrieb. • beschreibt Funktion und Bedienung der Steuerung mPro400GC. Weitere Informationen finden Sie in den folgenden Dokumenten: • Parts manual, Nr. PL12-1000EN •... -
Seite 3: Arbeitssicherheitssymbole
Arbeitssicherheitssymbole Warnhinweise werden durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort weist auf den Schweregrad und die Wahrscheinlichkeit des Eintretens der jeweiligen Gefahr hin. • Das Piktogramm weist auf die Art der Gefahr hin. Beachten Sie diese Hinweise und gehen Sie in den beschriebenen Fällen besonders vorsichtig vor. Geben Sie alle Sicherheitshinweise an andere Bedienpersonen weiter. -
Seite 4: Konfigurationsanleitung
Konfigurationsanleitung Konfigurationsanleitung Beschreibung der Steuerung Die Produktreihe mPro400GC umfasst drei Steuerungen: Master-, Primary- und Secondary-Steuerung. • Primary-Steuerung – steuert bis zu sechzehn (16) Werkzeuge. Diese Einheit umfasst ein Servomodul. Ein (1) handgeführtes Standardkabelwerkzeug oder ein Einbauschrauber kann direkt angeschlossen werden. Für weitere kabelgebundene Werkzeuge/Einbauschrauber sind Secondary-Steuerungen erforderlich. -
Seite 5: Allgemeine Informationen
Konfigurationsanleitung Allgemeine Informationen Bei der Installation müssen örtliche und nationale Sicherheits- und Verkabelungsstandards befolgt werden. Diese Standards haben Vorrang vor allen Angaben dieses Abschnitts. VORSICHT! Um die Gefahr eines elektrischen Schlags oder Verbrennungen zu vermeiden, müssen die folgenden Hin- weise befolgt werden. Nichtbeachtung dieser Hinweise kann außerdem Geräteschäden verursachen und bestehende Garantien verfallen lassen. -
Seite 6: Montage Des Gerätes
Konfigurationsanleitung Montage des Gerätes Lösen Sie die beiden langen Befestigungsschrauben an der Unterseite der Steuerung, so dass die Halterplatte von der Steuerung getrennt werden kann. Siehe Abb. 1-16. Abb. 1-17 zeigt die Schraubenanordnung zur Befestigung der Halterplatte an einer Wand. Beachten Sie die Abmessungen der Löcher, um Schrauben der richtigen Größe auszuwählen. -
Seite 7: Einrichten Eines Kabelgebundenen Werkzeugs
Konfigurationsanleitung Einrichten eines kabelgebundenen Werkzeugs Abb. 1-2 Prozessanzeige Wenn die Steuerung hochgefahren wurde, erscheint die Prozessanzeige. Der Bildschirm ist ein Touch-Screen. Drücken Sie unten rechts auf dem Bildschirm auf <Navigator>. Abb. 1-3 Navigator Fenster Wählen Sie Navigator Menü > Werkzeug-Einst. PL12DE-1004 2011-01 de01d441_bedingt.fm, 02.02.2011... - Seite 8 Konfigurationsanleitung Abb. 1-4 Werkzeug-Einstellungen – Werkzeugliste Berühren Sie den horizontalen Balken, der das Primärwerkzeug anzeigt, um es zu markieren. Berühren Sie <Werkzeug-Einstellungen>. Abb. 1-5 Werkzeug-Einstellungen Kontrollieren Sie, ob das angezeigte Werkzeug dem angeschlossenen Werkzeug entspricht. Über- prüfen Sie Modellnummer und Seriennummer. Wenn es das richtige Werkzeug ist, drücken Sie auf <Accept>.
-
Seite 9: Einrichten Eines Livewire-Werkzeugs
Konfigurationsanleitung Einrichten eines LiveWire-Werkzeugs Für die LiveWire-Kommunikation sind drei Geräte erforderlich: das Werkzeug, die Steuerung und ein Access Point. Jedes dieser Geräte benötigt eine IP-Adresse. Diese IP-Adressen folgen jeweils dem gleichen Schema, z.B. 192.168.0.100, 192.168.0.110, 192.168.0.120 usw. Der Access Point verfügt außerdem über einen SSID-Namen, der in die Steuerung eingegeben werden muss. - Seite 10 Konfigurationsanleitung 1.6.2 Funk-Einstellungen Konfiguration des LiveWire-Werkzeugs Abb. 1-7 Werkzeug-Einstellungen – Funk-Einstellungen Wählen Sie Navigatormenü > Werkzeug-Einstellungen > Funk-Einstellungen > IRDA Seriell. Ändern Sie den Anschluss entsprechend dem an der Unterseite der Steuerung verwendeten Anschluss. (CON 1 und CON 2 entsprechen X4 bzw. X5 an der Steuerung.) Wenn der serielle Anschluss festgelegt wurde, werden die Felder SSID, Verschlüsselung und die übrigen Felder zur Programmierung verfügbar.
- Seite 11 Konfigurationsanleitung Wählen Sie Navigator Menü > Werkzeug-Einst. Markieren Sie auf dem Bildschirm die Zeile mit der Werkzeugnummer, für die das Werkzeug installiert werden soll. Die Zeile wird orange hervorgehoben. Position 1 ist für das Primär- oder Kabelwerkzeug reserviert. Abb. 1-9 Werkzeug-Einstellungen – Installieren Drücken Sie auf <+ Installieren>...
-
Seite 12: Programmierung Eines Einfachen Anzugsverfahrens
Konfigurationsanleitung Programmierung eines einfachen Anzugsverfahrens Abb. 1-11 Anzugsverfahren für Produktgruppe Wählen Sie Navigator Menü > Basic. Das Fenster Basic-Prozessprogrammierung erscheint. Überprüfen Sie, dass das Werkzeug und die Produktgruppe korrekt sind. Wählen Sie ein Anziehverfahren, Momentsteuerung/Winkelüberwachung oder Winkelsteuerung/Momentüberwachung. Die Parameter können manuell oder durch Drücken auf <Auto. Einstellung> programmiert werden. Automatische Einstellung (nur Momentsteuerung/ Winkelüberwachung) Abb. - Seite 13 Konfigurationsanleitung Wählen Sie Navigator Menü > Erweitert > Controller Einstellungen und dann die gewünschten Maß- einheiten, bevor Sie die Funktion Auto. Einstellung verwenden. Drücken Sie auf <Navigator>, um die Einstellungen zu speichern. Abb. 1-13 Momentsteuerung/Winkelüberwachung Wählen Sie Navigator Menü > Basic > Auto. Einst..Geben Sie mit Hilfe der virtuellen Tastatur das gewünschte Abschaltmoment ein.
-
Seite 14: Manuelle Programmierung
Konfigurationsanleitung Manuelle Programmierung Abb. 1-14 Controller Einstellungen Wählen Sie vor der Einstellung der Produktgruppe Navigator Menü > Erweitert > Controller Ein- stellungen und dann die gewünschten Maßeinheiten. Drücken Sie auf <Navigator>, um die Ein- stellungen zu speichern. Abb. 1-15 Manuelle Programmierung PL12DE-1004 2011-01 de01d441_bedingt.fm, 02.02.2011... - Seite 15 Konfigurationsanleitung Wählen Sie Navigator Menü > Basic. Berühren Sie das Feld Max. Drehmoment. Es wird dann eine Tastatur eingeblendet. Geben Sie den gewünschten Wert für das maximale Drehmoment ein. Ganze Zahlen erfordern keinen Dezimalpunkt. Die Dezimalstellen werden automatisch hinzugefügt. Ver- wenden Sie die Tabulatortaste der Tastatur, um den Cursor zum nächsten Feld zu bewegen.
- Seite 16 Position Bezeichnung Position Bezeichnung Systembusanschluss Serielle Schnittstelle 2 Werkzeuganschluss Anybus-Feldbus Netzanschluss Serielle Schnittstelle 1 Schraube Halterung USB-Anschlüsse (2) Schraube Halterung Ethernet-Anschluss 2 E/A-Anschlüsse Ethernet-Anschluss 1 Anybus-Feldbus Abb. 1-16 Position der Anschlüsse PL12DE-1004 2011-01 de02d441_bedingt.fm, 02.02.2011...
- Seite 17 10,38" (263 mm) 4× 1,315" 4× 7,750" (33,4 mm) (197 mm) 1,825" (46,4 mm) 2× 1,250" (31,8 mm) 2× 12,500" 14,88" (318 mm) (378 mm) 0,075" (1,9 mm) 10×.270" (6,86 mm) 10×.503" (12,8 mm) 10×.313" (1,95 mm) Abb. 1-17 Angaben zur Montage PL12DE-1004 2011-01 de02d441_bedingt.fm, 02.02.2011...
- Seite 18 1.9.1 Primary-/Masterkonfiguration Hinweis: Die Nummerierung der Pins entspricht genau der Nummerierung an der Steuerung: Pin 1 und 13 sind unten und Pin 12 und 24 oben. Pin 24 Pin 12 Pin 13 Pin 1 Abb. 1-18 Primary-/Master-Pin-Konfiguration Pin- Bezeichnung Pin- Bezeichnung GND2 GND2...
- Seite 19 Pin 24 Pin 12 Pin 13 Pin 1 Abb. 1-19 Secondary-Pin-Konfiguration Pin- Bezeichnung Pin- Bezeichnung Gemeinsamer GND2 Gemeinsamer GND Gemeinsamer GND Gemeinsamer GND Ausgang A 03 Ausgang A 07 Ausgang O 02 (gelbe LED) Ausgang A 06 Ausgang O 01 (grüne LED – OK) Ausgang A 05 Ausgang...
- Seite 20 Pin 2 und 14 müssen mit Pin 1 bzw. 13 verbunden werden. Anschluss 1 Anschluss 2 Pin- Bezeichnung Pin- Bezeichnung GND2 GND2 Gemeinsamer GND Gemeinsamer GND Aus- A 03 Aus- A 07 gang gang Aus- A 02 Aus- A 06 gang gang Aus-...
- Seite 21 Pin 2 und 14 müssen mit der externen 24-Volt-Spannungsversorgung verbunden werden. Anschluss 1 Anschluss 2 Pin- Bezeichnung Pin- Bezeichnung GND2 GND2 Gemeinsamer GND Externe Masse Gemeinsamer GND Aus- A 03 Aus- A 07 gang gang Aus- A 02 Aus- A 06 gang gang Externe Masse...
