7.
USB 3.0-Ports. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB
3.0 Geräte.
• Verbinden Sie bei der Installation des Windows®-Betriebssystems keine Tastatur/Maus
mit einem USB 3.0-Anschluss.
• Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter
Windows® und nur nach der Installation eines USB 3.0-Treibers verwendet werden.
• USB 3.0-Geräte können nur als Datenspeicher verwendet werden.
• Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle
USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden.
8.
Mikrofonanschluss (rosa). Dieser Anschluss verbindet ein Mikrofon.
9.
Line-Out-Anschluss (Limette). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In einer 4.1-, 5.1- oder 7.1-Kanal-Konfiguration wird die Funktion dieses
Anschlusses zum Front-Lautsprecherausgang.
10.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CDoder DVD-
Playern und anderen Audiogeräten.
Die Funktionen der Audioausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanalkonfigurationen entnehmen
Sie bitte der folgenden Audio-Konfigurationstabelle.
Audio 2.1, 4.1, 5.1, or 7.1-channel configuration
Anschlüssen
Hellblau (Rückseite)
Limette (Rückseite)
Rosa (Rückseite)
Limette (Frontpanel)
11.
Blenden für Erweiterungssteckplätze. Entfernen Sie die Blende beim installieren einer
Erweiterungskarte.
12.
ASUS Grafikkarte (nur bei bestimmten Modellen). Die Anzeigeausgänge dieser
optionalen ASUS Grafikkarte können sich je nach Modell unterscheiden.
13.
Kensington®-Sicherheitsschlitz. Über den Kensington®-Sicherheitsschlitz können Sie
Ihren PC mit Kensington®-kompatiblen Sicherheitsprodukten absichern.
14.
LAN (RJ-45)-Anschlüsse. Diese Anschlüsse erlauben eine Gigabit-Verbindungen zu
einem Local Area Network (LAN) mittels eines Netzwerk-Hubs.
*
D820MT (BM2CE) hat zwei LAN-Anschlüsse während D620MT (BM2CF) einen LAN-
Anschluss hat.

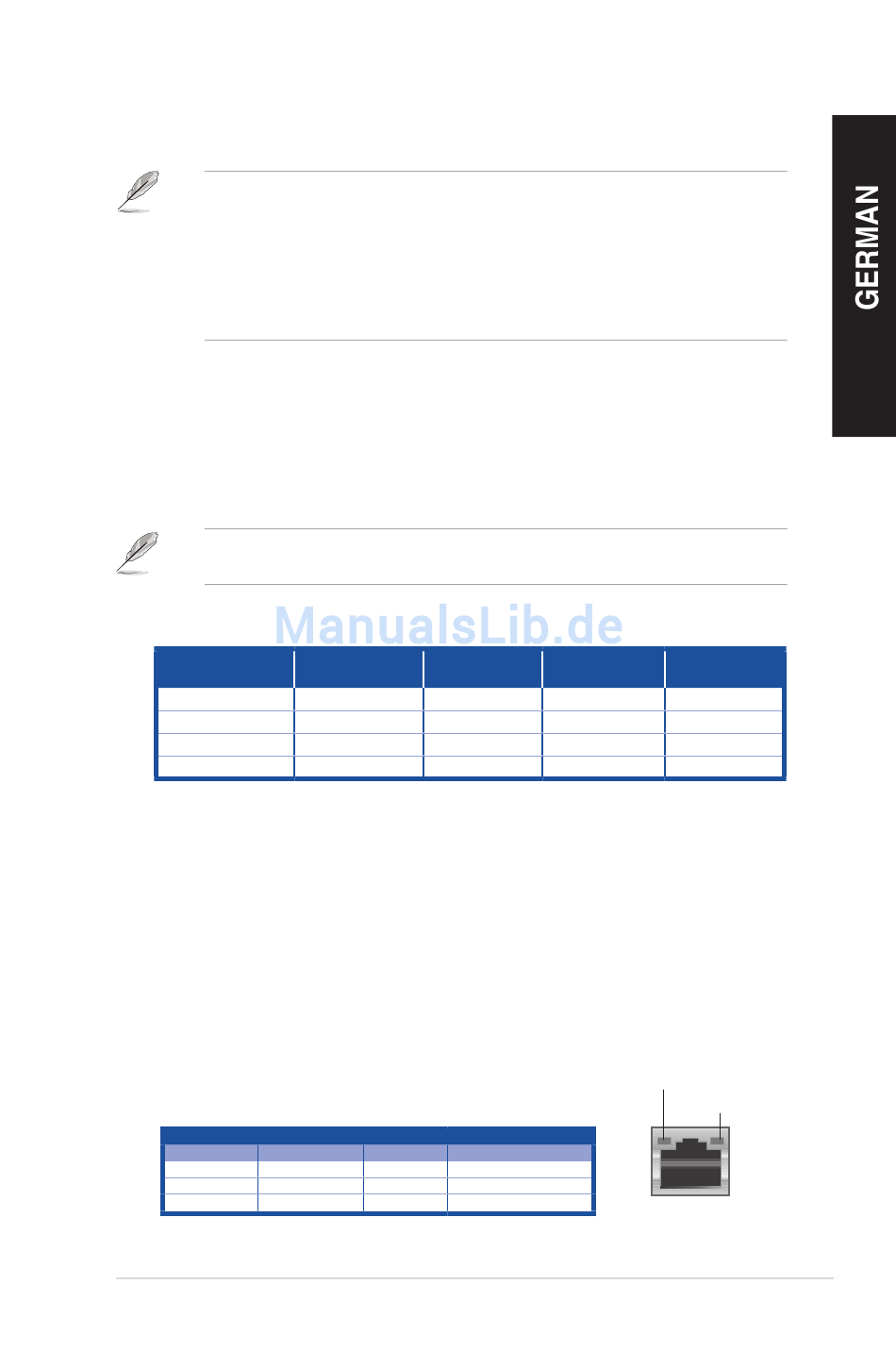

Lan-Anschluss LED-Anzeige
Aktivität/Link LED Geschwindigkeit LED
Status
Beschreibung
AUS
Nicht verbunden
ORANGE
Vebunden
BLINKEND
Datenaktivität
ASUS Desktop PC
Kopfhörer
4.1-Kanal
2.1-Kanal
Line In
Rücklautsprecher
Line Out
Frontlautsprecher
Mic In
Mic In
-
-
Status
Beschreibung
AUS
10Mbps Verbindung
ORANGE
100Mbps Verbindung
GRÜN
1Gbps Verbindung
5.1-Kanal
7.1-Kanal
Rücklautsprecher
Rücklautsprecher
Frontlautsprecher
Frontlautsprecher
Bass/Mitte
Bass/Mitte
-
Seitenlautsprecher
ACT/LINK LED
SPEED LED
LAN-
Anschluss
13
