Markisensteuerung EH‐2020
inkl. Sonnen‐ und Windwächter
Montage‐ und Bedienungsanleitung
Lieber Kunde und neuer Besitzer der Markisensteuerung EH‐2020,
vielen Dank für Ihr Vertrauen in unsere Produkte und herzlichen Glückwunsch zum Erwerb
Ihres smarten Fernbedienungssystems.
Damit Sie an Ihrer Steuerung möglichst lange Freude haben, möchten wir Ihnen auf den
kommenden Seiten den Aufbau und die Funktion der EH‐2020 näher erläutern. In diesem
Zuge erfahren Sie alles über die Inbetriebnahme und Bedienung Ihrer neuen
Markisensteuerung. Bitte folgen Sie der Anleitung Schritt für Schritt und beachten Sie
wichtige Hinweise. Nur so können wir für die Qualität unseres Produktes – seine zuverlässige
Funktion und sichere Anwendung – bürgen.
Um Ihnen die Montage der einzelnen Steuerungskomponenten zu erleichtern, werden wir
Ihnen zu bestimmten Installationsschritten Links zum Video‐Portal „Youtube.com"
bereitstellen. Hier können Sie alles noch einmal anschaulich per Video‐Anleitung
nachvollziehen.
Viel Freude mit Ihrer neuen Markise wünscht Ihnen
Ihr Team von Exclusiv‐Home.de
‐
Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany
Seite 1
Version 05‐2013
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Exclusiv-Home EH-2020
- Seite 1 Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Montage‐ und Bedienungsanleitung Lieber Kunde und neuer Besitzer der Markisensteuerung EH‐2020, vielen Dank für Ihr Vertrauen in unsere Produkte und herzlichen Glückwunsch zum Erwerb Ihres smarten Fernbedienungssystems. Damit Sie an Ihrer Steuerung möglichst lange Freude haben, möchten wir Ihnen auf den kommenden Seiten den Aufbau und die Funktion der EH‐2020 näher erläutern. In diesem Zuge erfahren Sie alles über die Inbetriebnahme und Bedienung Ihrer neuen Markisensteuerung. Bitte folgen Sie der Anleitung Schritt für Schritt und beachten Sie wichtige Hinweise. Nur so können wir für die Qualität unseres Produktes – seine zuverlässige Funktion und sichere Anwendung – bürgen. Um Ihnen die Montage der einzelnen Steuerungskomponenten zu erleichtern, werden wir Ihnen zu bestimmten Installationsschritten Links zum Video‐Portal „Youtube.com“ bereitstellen. Hier können Sie alles noch einmal anschaulich per Video‐Anleitung nachvollziehen. Viel Freude mit Ihrer neuen Markise wünscht Ihnen Ihr Team von Exclusiv‐Home.de ‐ Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 1 Version 05‐2013 ...
-
Seite 2: Inhaltsverzeichnis
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Inhalt Lieferumfang ............................ 3 Sicherheitshinweise .......................... 3 Erste Installation – Kurzanweisung für Eilige .................. 4 Allgemeine Funktionsbeschreibung ...................... 5 Installation der Markisensteuerung ...................... 5 Signalisierung ............................ 7 Die Fernbedienung .......................... 8 Einlernen, Methode 1 .......................... 8 Einlernen, Methode 2 .......................... 8 Manuelle Steuerung per Fernbedienung .................... 8 Menü‐Modus zur Konfiguration der Markisensteuerung .............. ... -
Seite 3: Lieferumfang
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Lieferumfang Die folgenden Artikel sind im Lieferumfang der Markisensteuerung enthalten: 1x Markisensteuerung inkl. Zuleitungen und Verteilerbox (in der Markise verbaut) für den • Anschluss von Motoren für Markise und Volant, LED und 2 Heizstrahlern 1x Sonnen‐ und Windwächter inkl. Befestigungsmaterial • 1x Fernbedienung mit 12 Kanälen und Wandhalterung • 1x Kurzanleitung (komplette Bedienungsanleitung unter http://media‐exclusiv‐ • home.de/download/EH‐Control.pdf verfügbar) Die Markisensteuerung ist vollständig verkabelt – für den direkten Anschluss Ihrer Markise. Der Sonnen‐ und Windwächter ist solarbetrieben und benötigt keine zusätzliche Spannungsquelle. Sicherheitshinweise ACHTUNG: Arbeiten am 230‐V‐Netz dürfen nur von autorisiertem Fachpersonal unter Berücksichtigung der landesüblichen Installationsvorschriften/‐normen ausgeführt werden. Vor der Montage des Produktes ist die Netzspannung freizuschalten. Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt. Sofort nach dem Auspacken ist das Gerät auf Beschädigungen durch unsachgemäße Behandlung hin zu prüfen. Im Falle einer Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht gewährleistet werden kann, so ist das Gerät unverzüglich außer Betrieb zu nehmen und gegen eine weitere Inbetriebnahme zu sichern. Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 3 Version 05‐2013 ... -
Seite 4: Erste Installation - Kurzanweisung Für Eilige
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Erste Installation – Kurzanweisung für Eilige Laden Sie den Sonnen‐ und Windwächter, indem Sie die Solarzellen ca. 1 Stunde in die Sonne • oder unter eine helle Lampe legen. Nehmen Sie den durchsichtigen Deckel des Wächters ab. Legen Sie die Fernbedienung ausgepackt und mit eingelegter Batterie neben die Steuerung. • Stecken Sie die Markisensteuerung in die Steckdose. Die Steuerung ist nun für 30 Sekunden • im Einlern‐Modus. Halten Sie die Taste 8 der Fernbedienung für zehn Sekunden gedrückt, bis die LED der • Fernbedienung dauerhaft leuchtet. Drücken Sie anschließend Taste 7 um die Fernbedienung einzulernen. Drücken Sie die Taste des Sonnen‐ und Windwächters. • Die LED leuchtet kurz auf und die Steuerung gibt einen kurzen Signalton von sich. Damit ist der Sonnen‐ und Windwächter eingelernt. (Sollte die LED des Wächters dabei nicht aufleuchten, ist der Energiespeicher nicht ausreichend aufgeladen.) Verschließen Sie den ... -
Seite 5: Allgemeine Funktionsbeschreibung
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Allgemeine Funktionsbeschreibung Mit Hilfe der Markisensteuerung können Sie über Funk oder WLAN die Funktionen Ihrer Markise komfortabel nutzen und automatisch in Abhängigkeit von Sonne und Wind steuern. Je nach Ausstattung sind folgende Funktionen möglich: Ein‐ und Ausfahrt des horizontalen Motors • Ein‐ und Ausfahrt des Volant‐Motors (vertikal) • Ein‐ und Ausschalten des LED‐Bandes • Ein‐ und Ausschalten der Heizstrahler • Die Bedienung erfolgt wahlweise über die mitgelieferte Fernbedienung, zusätzliche Handtaster oder ein WLAN‐fähiges Endgerät. Je nach Art Ihres Gerätes steht Ihnen hierfür eine iOS‐ oder Android‐ Markisen‐APP zum kostenlosen Download zur Verfügung. Die Android‐APPs sind unter dem Namen “Exclusiv‐Home“ auf Google Play oder auf unserer Homepage www.exclusiv‐home.de erhältlich. Die Apple‐App ist im Apple‐iTunes‐Store verfügbar. Die Links zu den entsprechenden Downloads finden Sie unter „Einstellung und Bedienung der Markisensteuerung mit WLAN“ auf den Seiten 12/13. Installation der Markisensteuerung Für die Installation sind die folgenden Schritte notwendig: Die Markisensteuerung darf nicht am Stromnetz angeschlossen sein. Bitte die entsprechende • Haussicherung trennen. Die Steuerung ist – gemäß Schutzart IP54 – spritzwassergeschützt. Dennoch sollte sie am • besten unter einem Dachvorsprung installiert werden. Die Montage kann innen und außen erfolgen. Öffnen Sie den Deckel der Markisensteuerung. • ... - Seite 6 Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Befestigen Sie anschließend die Markisensteuerung mit den Schrauben/Dübeln an der Wand. • Im Auslieferungszustand ist die WLAN‐Funktionalität deaktiviert. Sie kann über die • Fernbedienung jederzeit eingeschaltet werden. Deckel der Markisensteuerung nun schließen und fest verschrauben. • Wollen Sie Heizungen anschließen, öffnen Sie den seitlichen Deckel der Markise. Hier • befindet sich ein Kunststoffgehäuse mit den entsprechenden Klemmen „Verteiler“. Die Zuleitungen der Heizungen werden über die Gummimembrane eingeführt. Hier nur kleine Löcher stechen; diese weiten sich durch das Kabel und verschließen es wasserdicht. Stellen Sie eine ausreichende Zugentlastung der Leitungen sicher und verschließen Sie das Gehäuse abschließend wieder. Bitte beachten Sie: Es dürfen maximal 2 Heizungen mit je 1500 Watt angeschlossen werden. Wird eine höhere Leistung angeschlossen, kann dies die Steuerung zerstören und Brände verursachen! Mit einer Heizleistung von insgesamt 3000 Watt können Ströme von 16 Ampere durch die Markisensteuerung fließen. Achten Sie unbedingt darauf, dass alle Netzleitungen und Sicherungen hierfür ausgelegt sind! Anschlussplan des „Verteilers“ in der Markise für 2 Heizungen Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 6 Version 05‐2013 ...
-
Seite 7: Signalisierung
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Die Markisensteuerung wird darüber hinaus steckerfertig ausgeliefert. Stecken Sie nur noch • den Netzstecker in eine wassergeschützte Schuko‐Steckdose. Die Markisensteuerung ist nun betriebsbereit, alle weiteren Einstellungen können – wie in • den nachfolgenden Kapiteln beschrieben – per Fernbedienung vorgenommen werden. Falls Sie das werkseitig mitgelieferte Kabel nicht verwenden möchten und einen • Festanschluss (NYM‐Kabel) wünschen, beachten Sie nachfolgenden Hinweis. ACHTUNG: Arbeiten am 230‐V‐Netz dürfen nur von autorisiertem Fachpersonal unter Berücksichtigung der landesüblichen Installationsvorschriften/‐normen ausgeführt werden. Vor der Montage des Produktes ist die Netzspannung freizuschalten. Signalisierung Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 7 Version 05‐2013 ... -
Seite 8: Die Fernbedienung
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Die Fernbedienung Es können maximal 32 Fernbedienungen eingelernt werden. Gelöscht werden können Fernbedienungen nur mittels Werks‐RESET. Die weiße LED hat keine Funktion. Einlernen, Methode 1 Legen Sie die Fernbedienung ausgepackt und mit eingelegter Batterie neben die Steuerung. • Das Netzkabel der Markisensteuerung in die Steckdose stecken. Die Steuerung ist jetzt für 30 • Sekunden im Einlern‐Modus. Nun Taste 8 der Fernbedienung für zehn Sekunden gedrückt halten, bis die LED der • Fernbedienung dauerhaft leuchtet. Drücken Sie nun Taste 7 um die Fernbedienung einzulernen. Die Steuerung bestätigt das erfolgreiche Einlernen mit zwei kurzen Signaltönen. Einlernen, Methode 2 Ist bereits eine Fernbedienung eingelernt, können weitere Fernbedienungen eingelernt • werden, ohne dass die Steuerung dafür spannungsfrei gemacht werden muss. Bringen Sie dazu die bereits eingelernte Fernbedienung in den Menü‐Modus, indem Sie die • Taste 8 zehn Sekunden lang drücken. Die rote LED leuchtet nun für zehn Sekunden dauerhaft. • Drücken Sie innerhalb dieser zehn Sekunden die Taste 7 „Einlern‐Modus aktivieren“. • Die Steuerung ist nun für 30 Sekunden im Einlern‐Modus und bestätigt dies mit einem kurzen • Signalton. Bringen Sie die neue Fernbedienung durch Drücken der Taste 8 ebenfalls in den Menü‐ • Modus. Drücken Sie jetzt zum Einlernen der neuen Fernbedienung die Taste 7. Das erfolgreich • abgeschlossene Einlernen der Steuerung wird durch zwei kurze Signaltöne bestätigt. Manuelle Steuerung per Fernbedienung Die Fernbedienung verfügt über zwölf Tasten. ... -
Seite 9: Menü-Modus Zur Konfiguration Der Markisensteuerung
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Die Tasten 9 bis 12 sind für zukünftige Funktionen und Geräte reserviert. Menü‐Modus zur Konfiguration der Markisensteuerung Die Tastenbelegung der Fernbedienung ändert sich im Menü‐Modus. Hier können verschiedene Parameter der Steuerung konfiguriert werden. Zum Aktivieren des Menü‐Modus drücken Sie die Taste 8 zehn Sekunden lang, bis die kleine rote LED dauerhaft leuchtet. Anschließend stehen Ihnen für die nächsten zehn Sekunden die folgenden Funktionen zur Verfügung: Taste Menü‐Funktion 1 Sonnenfunktion: Ein/10–50 kLux in 10 kLux‐Schritten (Auslieferungszustand: 30 kLux) 2 Sonnenfunktion: Aus 3 Windfunktion: Ein/15–40 km/h in 5 km/h‐Schritten (Auslieferungszustand: 15 km/h) 4 Windfunktion: Aus 5 Regenfunktion: Ein 6 Regenfunktion: Aus (Auslieferungszustand) 7 Einlernen 8 Menü verlassen 9 Signalton: An (Auslieferungszustand) 10 Signalton: Aus 11 WLAN: An 12 WLAN: Aus (Auslieferungszustand) ... -
Seite 10: Der Sonnen- Und Windwächter
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Der Sonnen‐ und Windwächter Installation Zunächst muss der Sonnen‐ und Windwächter an einem passenden Ort installiert werden: Achten Sie darauf, dass Sie einen Ort wählen, an dem der Lichtsensor nicht verdeckt ist. Zudem sollten auch keine Reflexionen, z. B. von Fenstern oder Fassadenteilen, auf den Lichtsensor treffen können. Windschatten ist ebenfalls zu vermeiden. Danach gehen Sie bitte folgendermaßen vor: Montieren Sie den Wandhalter mittels beiliegender Schrauben und Dübel am Montageort. • Achten Sie auf eine ungehinderte Funkverbindung durch Vermeidung der Montage in unmittelbarer Nähe von großen Metallobjekten. Achten Sie darauf, dass der Sensor in jeder Einbausituation waagerecht ist. Die Achse des • Flügelrades muss immer senkrecht nach unten weisen. Der Sonnen‐ und Windwächter braucht keine zusätzliche Spannungsversorgung. • Einlernen des Sonnen‐ und Windwächters So lernen Sie den Sonnen‐ und Windwächter in die Markisensteuerung ein: Mit der bereits eingelernten Fernbedienung kann der Sensor eingelernt werden, ohne dass • die Steuerung hierfür spannungsfrei gemacht werden muss. Nehmen Sie hierzu den transparenten Deckel des Sensorgehäuses ab. Bringen Sie die bereits eingelernte Fernbedienung in den Menü‐Modus, indem Sie die Taste 8 • zehn Sekunden lang drücken. Die rote LED leuchtet nun für zehn Sekunden dauerhaft. • Drücken Sie innerhalb dieser zehn Sekunden die Taste 7 „Einlern‐Modus aktivieren“. • Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 10 Version 05‐2013 ... -
Seite 11: Beschreibung Der Sonnenfunktion
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Die Steuerung ist nun für 30 Sekunden im Einlern‐Modus und bestätigt dies mit einem kurzen • Signalton. Lernen Sie den Sensor durch Drücken der Taste (siehe folgende Abbildung) in die Steuerung • ein. Die Steuerung bestätigt das erfolgreiche Einlernen mit zwei kurzen Signaltönen. Achtung: Berühren Sie bitte keine anderen Teile der Elektronik. Es sind insgesamt 32 Speicherplätze für Fernbedienungen und Sensoren vorhanden. • Achtung: Der Sensor wird durch Sonnenlicht mit Energie versorgt. Bitte achten Sie darauf, dass die transparente Abdeckung nie stark verschmutzt oder verdeckt wird. Sollte der Sensor länger als zwölf Stunden ohne ausreichendes Licht sein, wird dies von der Steuerung erkannt. Sie meldet den Lichtmangel durch kontinuierliche Signaltöne im 90‐Sekunden‐Rhythmus – aber nur bei ausgefahrener Markise. Der Alarm stoppt, wenn Sie den Signalton über das Fernbedienungsmenü ausschalten. Beschreibung der Sonnenfunktion Nach Überschreiten des Sonnengrenzwertes beginnt die sogenannte Ansprechverzögerung • von zwei Minuten. Wird während der Ansprechverzögerung der Grenzwert wieder unterschritten, wird die • Funktion zurückgesetzt. Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 11 Version 05‐2013 ... -
Seite 12: Beschreibung Der Windfunktion
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Nach Ablauf der Ansprechverzögerung wird die Markise ausgefahren. • Wird in diesem Zustand der Sonnengrenzwert wieder unterschritten, beginnt die • Rückstellverzögerung von 15 Minuten. Bleibt während dieser Zeit der Grenzwert unterschritten, wird die Markise wieder vollständig • eingefahren. Beschreibung der Windfunktion Die Windfunktion hat keine Ansprechverzögerung und reagiert sofort. • Wird der Grenzwert überschritten, fährt die Markise automatisch ein. • Wird in diesem Zustand der Windgrenzwert wieder unterschritten, beginnt die • Rückstellverzögerung von fünf Minuten. Bleibt während dieser Zeit der Grenzwert unterschritten, wird die Windfunktion wieder • deaktiviert, d. h. der Sonnensensor kann zum Beispiel die Markise wieder ausfahren. (Ansprechverzögerungen und Rückstellzeiten sind nicht veränderbar) Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 12 Version 05‐2013 ... -
Seite 13: Die Steuerung

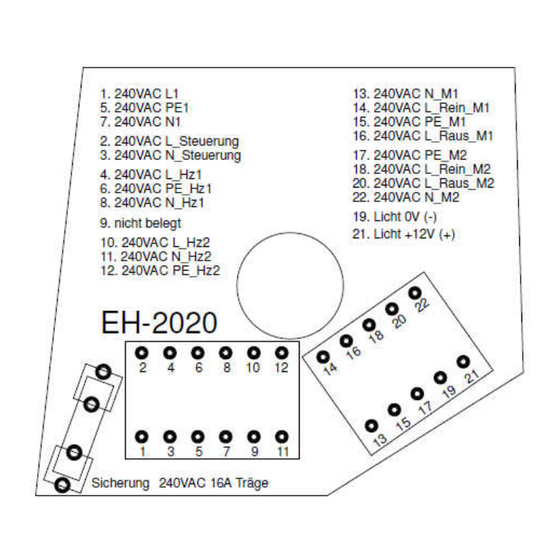

Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Die Steuerung Anschluss der externen Taster Taster für Markisenmotor (Einfahrt/Stopp) Taster für Markisenmotor (Ausfahrt/Stopp) Taster für Volantmotor (Einfahrt/Stopp) Taster für Volantmotor (Ausfahrt/Stopp) Taster Heizung 1 Taster Heizung 2 Taster für Licht Gemeinsame Leitung für alle Taster Die jeweilige Funktion wird ausgeführt, sobald ein Taster mit dem „Rückleiter“ verbunden wird. Es darf unter keinen Umständen Spannung an die Klemmen angelegt werden! Anschluss an eine Gebäudeautomatisierung Über die Anschlüsse der externen Taster kann die Steuerung der Markise auch in eine Gebäudeautomatisierung integriert werden. Um definierte Ausgangszustände zu erzeugen, wird nach 2‐sekundigem Tasterdruck der jeweilige Aktor eingefahren bzw. ausgeschaltet, d. h. zum Beispiel wird Licht ausgeschaltet. Anschluss eines Regensensors Es kann nur ein Regensensor mit Schließerkontakt angeschlossen werden. Sollten also die Klemmen „Regen 1“ und „Regen 2“ kurzgeschlossen werden, erkennt die Steuerung Regen. Es darf keine Spannung an die Klemmen des Regensensors angelegt werden! Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 13 Version 05‐2013 ... -
Seite 14: Die Wichtigsten Regeln Der Steuerautomatik
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Die wichtigsten Regeln der Steuerautomatik Prioritäten: Wind vor Regen vor Sonne. • Vor automatischen Markisenfahrten fährt zuerst der Volant ein. • Nach einer vollständigen Einfahrt werden Licht und Heizungen ausgeschaltet. • Manuelle Bedienung hat immer Vorrang. Ausnahme: Licht kann bei ganz eingefahrener • Markise nicht eingeschaltet werden. Weitere Regeln Während manueller Fahrten finden Windfahrten, jedoch keine Regen‐ oder Sonnenfahrten • statt. Jede manuelle Bedienung deaktiviert die Sonnenfahrten bis zur nächsten vollständigen • Einfahrt. Manuelle Bedienung während einer Regenfahrt deaktiviert sowohl die Regen‐ als auch • Sonnenfahrten und führt die manuelle Funktion aus. Automatikfahrten einer Funktion mit höherer Priorität deaktivieren die Funktionen • niedrigerer Priorität. Nach einer vollständigen Einfahrt werden alle Funktionen nach Ablauf der entsprechenden • Rückstellverzögerung wieder aktiviert. (Wind 5 Min., Regen 0 Min., Sonne 15 Min.) Zusatzfunktionen der Markisensteuerung Bei Einfahrt der Markise wird eine elektronische Lastabschaltung/Endabschaltung • vorgenommen und eine kurze Fahrt in die Gegenrichtung ausgeführt, um die Markise zu entlasten (automatische Straffung des Markisentuchs für problemloses glattes Aufrollen). In bestimmten Situationen kann es nötig sein, dass ein RESET durchgeführt werden muss, das • heißt, dass die Markisensteuerung auf ihren Auslieferungszustand zurückgesetzt wird. ... -
Seite 15: Einstellung Und Bedienung Der Markisensteuerung Mit Wlan
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Einstellung und Bedienung der Markisensteuerung mit WLAN Ihre Markise kann ganz komfortabel über WLAN gesteuert werden – per iPhone, iPad, Android Smartphone oder Tablet. Bitte beachten Sie, dass die WLAN‐Funktion in der Steuerung im Auslieferungszustand deaktiviert ist. Im Fernbedienungsmenü können Sie WLAN aktivieren. Markisensteuerung mit iOS‐Gerät (iPhone, iPad, iPod) Um Ihre Markise mit einem iOS‐Gerät (iPhone, iPod oder iPad) zu steuern, laden Sie bitte zunächst unsere kostenlose Markisen‐APP aus dem Apple‐Store herunter und installieren Sie diese wie gewohnt. Über folgenden Link kommen Sie direkt zum Download: https://itunes.apple.com/us/app/exclusiv‐home/id641423677?l=de&ls=1&mt=8 Markisensteuerung mit Android‐Gerät Um Ihre Markise mit einem Android‐Gerät zu steuern, laden Sie bitte zunächst unsere kostenlose Markisen‐APP herunter und installieren Sie diese wie gewohnt. Über folgenden Link kommen Sie direkt zum Download: https://play.google.com/store/apps/details?id=de.exclusiv_home Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 15 Version 05‐2013 ... -
Seite 16: Durchführung Des Reset
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Durchführung des RESET Der Werks‐RESET setzt alle Einstellungen wieder auf den Auslieferungszustand zurück. 1. Spannung der Markisensteuerung abschalten. 2. Deckel der Markisensteuerung öffnen. 3. Jumper steht im Normalbetrieb auf „Position 2“. Umsetzen des Jumpers auf „Position 1“ (siehe folgende Abbildung). Deckel schließen. 4. Spannung für mindestens 30 Sekunden anlegen. (Signalton ertönt dreimal lang) 5. Spannung abschalten und mindestens 30 Sek. warten. 6. Deckel öffnen. Jumper wieder in „Position 2“ setzen. Deckel schließen. 7. Spannung anlegen und 30 Sek. warten. (Signalton) 8. Deckel verschrauben. 9. Damit sind alle Informationen gelöscht, der RESET ist durchgeführt und Sie können mit dem Einlernen fortfahren (siehe Kapitel „Einlernen der Sensorik und Fernbedienungen“). ACHTUNG: Arbeiten am 230‐V‐Netz dürfen nur von autorisiertem Fachpersonal unter Berücksichtigung der landesüblichen Installationsvorschriften/‐normen ausgeführt werden. Vor Arbeiten am Produkt ist die Netzspannung freizuschalten. Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 16 Version 05‐2013 ... -
Seite 17: Technische Daten
Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Technische Daten Markisensteuerung Frequenz Funk 868,30 MHz Frequenz WLAN 2,4 GHz Betriebsspannung 230 V AC/50 Hz Leistungsaufnahme <1 Watt Schutzart und ‐klasse IP54, II Betriebstemperatur ‐20 °C bis +50 °C Abmessungen (BLH) 140 x 140 x 70 mm Sonnen‐ und Windwächter Frequenz 868,30 MHz Spannungsversorgung 2 monokristalline Solarzellen Schutzart und ‐klasse IP44, II Betriebstemperatur ‐2o °C bis +50 °C Messbereich Wind 15 km/h bis 40 km/h Messbereich Helligkeit 10 kLux bis 50 kLux Abmessungen (B x L x H) Sensor: 130 x 260 x 95 mm Angeschlossene Komponenten Motor 1 (Markise, horizontal) max. Leistungsaufnahme: 350 Watt, 230 VAC Spannungsversorgung Motor 2 (Volant, vertikal) max. Leistungsaufnahme: 250 Watt, ... - Seite 18 Markisensteuerung EH‐2020 inkl. Sonnen‐ und Windwächter Sonstiges Entsorgungshinweise Entsorgen Sie das Verpackungsmaterial in die Sammelbehälter für Pappe, Papier und Kunststoffe. Entsorgen Sie das Altgerät über eine Sammelstelle für Elektronikschrott oder über Ihren Fachhändler. Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden! Konformität Das Produkt erfüllt die wesentlichen Anforderungen der R&TTE‐Richtlinie 1999/5/EG. Für den Einsatz in: EU/CH/FL/IS/N Gewährleistung Innerhalb der gesetzlichen Garantiezeit beseitigen wir unentgeltlich Mängel des Gerätes, die auf Material‐ oder Herstellungsfehler beruhen, durch Reparatur oder Umtausch. Die Garantie erlischt bei Fremdeingriff. Sollten trotz sachgerechter Handhabung Störungen auftreten oder wurde das Gerät beschädigt, wenden Sie sich bitte an folgende Adresse: Exclusiv‐Home GmbH | Beckedorfer Bogen 1 | 21218 Seevetal Telefon +49 40 2261109‐0 Fax +49 40 2261109‐19 E‐Mail info@exclusiv‐home.de Web www.exclusiv‐home.de Exclusiv‐Home GmbH | Beckedorfer Bogen 1| 21218 Seevetal – Germany Seite 18 Version 05‐2013 ...
