>>Magenta anpassen
L=0 V=0 R=0
Umgang mit dem Bedienfeld
6

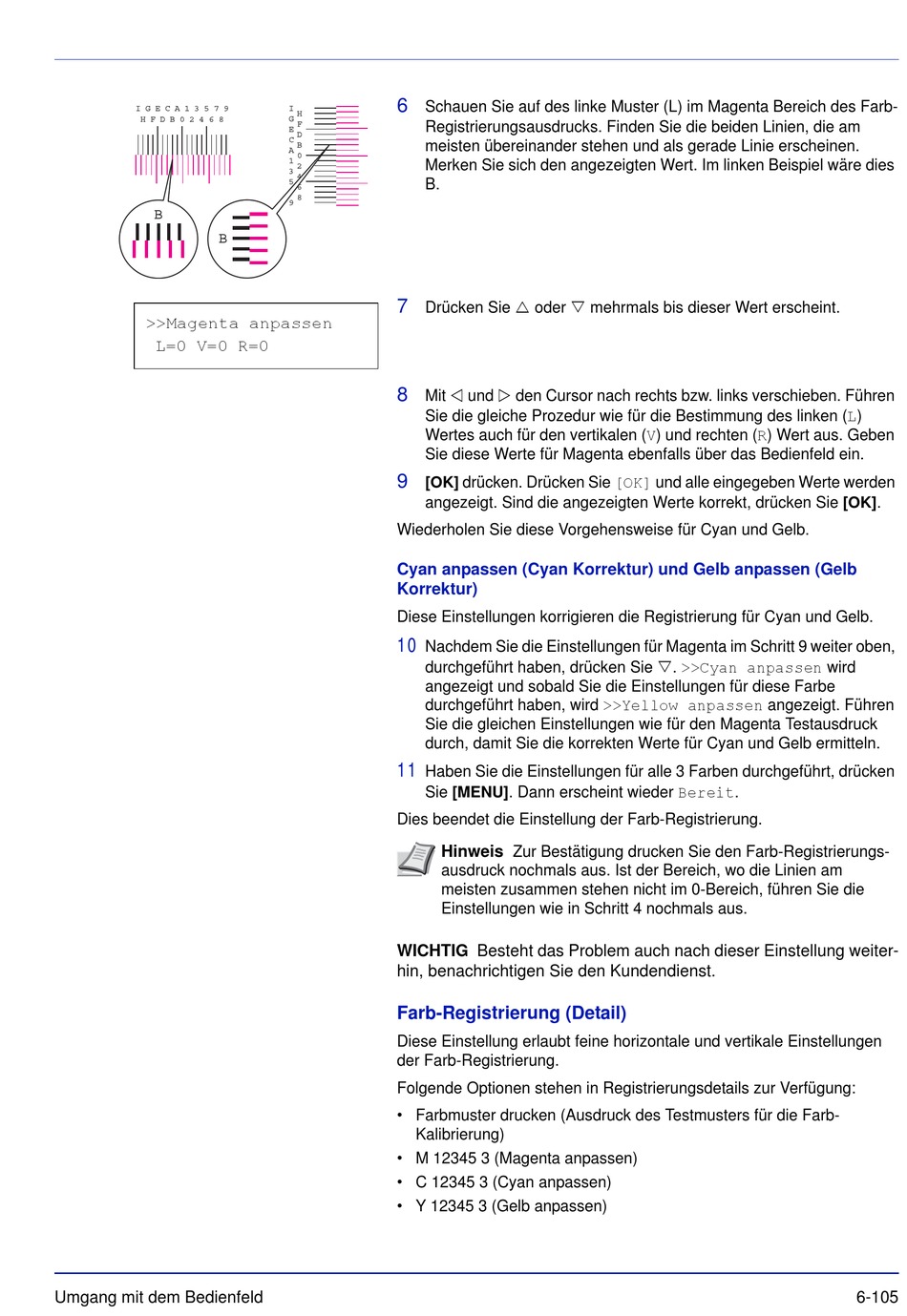

Schauen Sie auf des linke Muster (L) im Magenta Bereich des Farb-
Registrierungsausdrucks. Finden Sie die beiden Linien, die am
meisten übereinander stehen und als gerade Linie erscheinen.
Merken Sie sich den angezeigten Wert. Im linken Beispiel wäre dies
B.
7
Drücken Sie oder mehrmals bis dieser Wert erscheint.
8
Mit und den Cursor nach rechts bzw. links verschieben. Führen
Sie die gleiche Prozedur wie für die Bestimmung des linken (L)
Wertes auch für den vertikalen (V) und rechten (R) Wert aus. Geben
Sie diese Werte für Magenta ebenfalls über das Bedienfeld ein.
9
[OK] drücken. Drücken Sie [OK] und alle eingegeben Werte werden
angezeigt. Sind die angezeigten Werte korrekt, drücken Sie [OK].
Wiederholen Sie diese Vorgehensweise für Cyan und Gelb.
Cyan anpassen (Cyan Korrektur) und Gelb anpassen (Gelb
Korrektur)
Diese Einstellungen korrigieren die Registrierung für Cyan und Gelb.
10
Nachdem Sie die Einstellungen für Magenta im Schritt 9 weiter oben,
durchgeführt haben, drücken Sie . >>Cyan anpassen wird
angezeigt und sobald Sie die Einstellungen für diese Farbe
durchgeführt haben, wird >>Yellow anpassen angezeigt. Führen
Sie die gleichen Einstellungen wie für den Magenta Testausdruck
durch, damit Sie die korrekten Werte für Cyan und Gelb ermitteln.
11
Haben Sie die Einstellungen für alle 3 Farben durchgeführt, drücken
Sie [MENU]. Dann erscheint wieder Bereit.
Dies beendet die Einstellung der Farb-Registrierung.
Hinweis Zur Bestätigung drucken Sie den Farb-Registrierungs-
ausdruck nochmals aus. Ist der Bereich, wo die Linien am
meisten zusammen stehen nicht im 0-Bereich, führen Sie die
Einstellungen wie in Schritt 4 nochmals aus.
WICHTIG Besteht das Problem auch nach dieser Einstellung weiter-
hin, benachrichtigen Sie den Kundendienst.
Farb-Registrierung (Detail)
Diese Einstellung erlaubt feine horizontale und vertikale Einstellungen
der Farb-Registrierung.
Folgende Optionen stehen in Registrierungsdetails zur Verfügung:
• Farbmuster drucken (Ausdruck des Testmusters für die Farb-
Kalibrierung)
• M 12345 3 (Magenta anpassen)
• C 12345 3 (Cyan anpassen)
• Y 12345 3 (Gelb anpassen)
6-105
