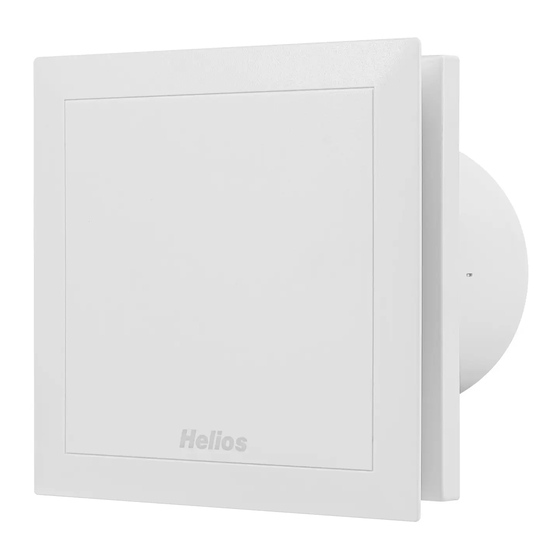

Helios MiniVent M1/150 F Montage- Und Betriebsvorschrift
Kleinraumventilator
Vorschau ausblenden
Andere Handbücher für MiniVent M1/150 F:
- Montage- und betriebsvorschrift (60 Seiten)
Verwandte Anleitungen für Helios MiniVent M1/150 F
Inhaltszusammenfassung für Helios MiniVent M1/150 F
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 19 066.002 IP 45 Kleinlüfter Helios MiniVent M1/150 F - mit Feuchtesteuerung...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Montage- und Betriebsvorschrift MiniVent M1/150 F Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. -
Seite 4: Einsatzbereich
Ventilators dürfen nur von Elektrofachkräften ausgeführt werden. MiniVent M1/150 F Kleinventilatoren können von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten phy- sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren... -
Seite 5: Kapitel 2. Allgemeine Hinweise
KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- ALLGEMEINE HINWEISE den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Um- bauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung ist... -
Seite 6: Berührungsschutz
Montage- und Betriebsvorschrift MiniVent M1/150 F Berührungsschutz - MiniVent M1/150 F Kleinventilatoren werden serienmäßig mit saugseitigem Schutzgitter geliefert. In Abhängigkeit der Ein- bauverhältnisse kann auch druckseitig ein Berührungsschutz erforderlich sein. Entsprechende Schutzgitter sind als Zubehör lieferbar. - Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind, be- nötigen kein Schutzgitter, wenn die Anlage die gleiche Sicherheit bietet. -
Seite 7: Kapitel 4 Funktion
Automatikmodus: Die Feuchteautomatik funktioniert auch ohne Anschluss eines Schalters. Bedarfslüftung: Durch den Anschluss von z.B. einem DSEL 2 aus dem Helios Zubehörprogramm können die Stufen 1 und 2 zusätzlich geschaltet werden. Die Bedruckung des Schalters stimmt mit den Funktionen des Lüfters im Aus- lieferungszustand überein. - Seite 8 Montage- und Betriebsvorschrift MiniVent M1/150 F – Ereignissteuerung (schneller Feuchteanstieg) Bei schnellem Feuchteanstieg (Verursacht z.B. durch Duschen, Baden) wird der Ventilator schon vor Erreichen der eingestellten Schaltschwelle eingeschaltet, um möglichst effektiv die übermäßige Feuchte im Raum zu beseitigen und schnell den Wohlfühlbereich im Raum wieder herzustellen.
-
Seite 9: Kapitel 5. Reinigung/Demontage
Montage- und Betriebsvorschrift MiniVent M1/150 F 7. Nachlauf Nach dem Abschalten der jeweiligen Stufe schaltet sich der Ventilator erst nach der eingestellten Nachlaufzeit ab. Die Länge der Nachlaufzeit ist einstellbar (6, 10, 15, 21 Minuten). Sie kann für die Bedarfslüftung deaktiviert werden, jedoch nicht im Automatikmodus. -
Seite 10: Kapitel 6. Installation
Montage- und Betriebsvorschrift MiniVent M1/150 F Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 Entnehmen Sie die M1-Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden. - Seite 11 Montage- und Betriebsvorschrift MiniVent M1/150 F Abb.5 Abb.6 Empfohlener Kabelführung unter dem Gehäuse. Kabelaustritt beliebig 0...-360 °, ideal jeweils 45° min. 130 mm Möglicher Bohrlöcher Kabelaustritt- bereich 2. Bohrlöcher Gehäuse ansetzen Löcher markieren und abbohren und mit mind. zwei Befestigungsschrauben und Dübeln montieren.
-
Seite 12: Elektrischer Anschluss / Inbetriebnahme
Montage- und Betriebsvorschrift MiniVent M1/150 F Elektrischer Anschluss / Inbetriebnahme ACHTUNG! ACHTUNG Das drehende Laufrad kann Ihre Finger quetschen. Vor dem Inbetriebnehmen Berührungsschutz sicherstellen! WARNUNG! WARNUNG - Der elektrische Anschluss, bzw. die Erstinbetriebnahme darf nur von einer autorisierten Elektrofachkraft ent- sprechend den Angaben in den beiliegenden Anschlussplänen ausgeführt werden. -
Seite 13: Einbau
Montage- und Betriebsvorschrift MiniVent M1/150 F Abb.9 Abb.10 Œ ˜ 8 mm Œ — – 1. Anschlussraumabdeckung — auf Kunststoffgehäuse - Länge Einzeladern 135 mm - Abisolierlänge 8 mm stecken und festschrauben (Pos Œ) - Mantelleitung bündig mit Kabelkanal abisolieren 2. -
Seite 14: Kapitel 7. Funktion Für Installateur
Montage- und Betriebsvorschrift MiniVent M1/150 F Funktionsbeschreibung M1/150 F KAPITEL 7 Zum Einschalten des Lüfters führt entweder die Überschreitung der Feuchte-Schaltschwelle oder die Bedarfslüftung durch Schalten des Schalters. Die Bedarfslüftung ist der Feuchteautomatik übergeordnet. FUNKTION FÜR INSTALLATEUR Bei defektem Feuchtesensor funktioniert sowohl der Automatikmodus als auch die Bedarfslüftung nicht. - Seite 15 Montage- und Betriebsvorschrift MiniVent M1/150 F 3. Feuchtefunktionen Mit einer Kombination aus Dip-Schalter 6, 7 und 8 kann zwischen einstufiger, zweistufiger und stufenloser Feuchtefunk- tion gewählt werden. Die Wahl der Feuchtefunktion ist technisch an die Zuordnung der Zeitfunktionen zu bestimmten Lüfterstufen gebunden (siehe Tabelle unten).
- Seite 16 Montage- und Betriebsvorschrift MiniVent M1/150 F – Ereignissteuerung (schneller Feuchteanstieg) Bei schnellem Feuchteanstieg (Verursacht z.B. durch Duschen, Baden) wird der Ventilator schon vor Erreichen der eingestellten Schaltschwelle eingeschaltet, um möglichst früh und effektiv die übermäßige Feuchte im Raum zu be- seitigen und schnell den Wohlfühlbereich im Raum wieder herzustellen.
- Seite 17 Montage- und Betriebsvorschrift MiniVent M1/150 F 9. Tasterbetrieb Ist keine Einschaltverzögerung (Dip 1 / 2 = off / off) aktiviert, können die Schalteingänge 1 bzw. 2 mit einem Tasterimpuls angesteuert werden. Dazu muss auf der betreffenden Stufe die Zeitfunktion aktiviert sein (Dip 7, Dip 8).
-
Seite 18: Dip-Schalter
Montage- und Betriebsvorschrift MiniVent M1/150 F Schaltplanübersicht für M1/150 F Abb.14 eintourige Ansteuerung (Bedarf) M1/150 F / 1-speed control (demand) Automatik Betrieb zweitourige Ansteuerung (Bedarf) ohne Bedarfssteuerung Handelsüblicher / 2-speed control (demand) Automatic operation Lichtschalter without demand control für eintourige... -
Seite 19: Kapitel 8. Instandhaltung Und Wartung
Montage- und Betriebsvorschrift MiniVent M1/150 F Instandhaltung und Wartung KAPITEL 8 WARNUNG! Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen INSTANDHALTUNG UND Schlag führen. Vor der Demontage Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern! WARTUNG –... -
Seite 20: Stilllegen Und Entsorgen
HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
