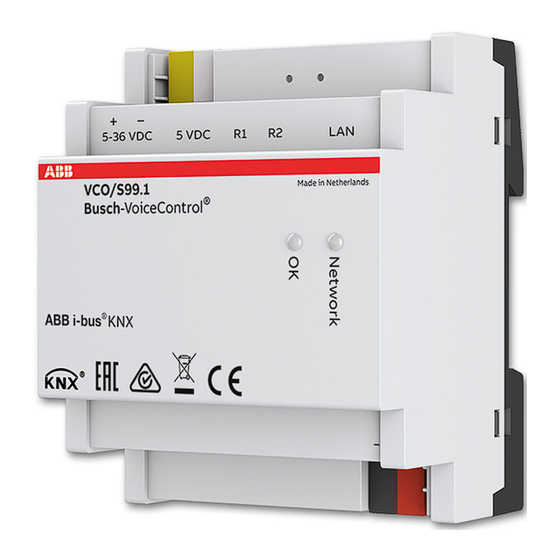

VCO/S99.1 Busch-VoiceControl
®

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB VCO/S99.1 Busch-VoiceControl

  • Seite 1 2CKA001373B9621 │ 02.07.2018 Busch-VoiceControl ® VCO/S99.1 Busch-VoiceControl ®...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalts verz eic hnis Hinweise zur Anleitung ..........................4 Sicherheit ..............................5 Verwendete Hinweise und Symbole ....................5 Bestimmungsgemäßer Gebrauch ....................6 Bestimmungswidriger Gebrauch ..................... 6 Zielgruppe / Qualifikation des Personals ..................7 2.4.1 Installation, Inbetriebnahme und Wartung ..................7 Sicherheitshinweise ........................
  • Seite 3 Inhaltsverzeichnis 8.6.1 Allgemeine Hinweise ......................... 33 8.6.2 Projekt anlegen ..........................33 8.6.3 Gruppenadressen importieren ......................36 8.6.4 Projekt einem Gerät zuordnen ......................42 8.6.5 Projekt kopieren ..........................42 8.6.6 Projekt löschen ..........................42 8.6.7 Projekt sichern (Backup) ........................43 8.6.8 Projekt (Backup) wiederherstellen ....................
  • Seite 4: Hinweise Zur Anleitung

    Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt ABB keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an ABB oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.com...
  • Seite 5: Sicherheit

    Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt ABB keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:...
  • Seite 6: Bestimmungsgemäßer Gebrauch

    Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 6 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. ABB haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.
  • Seite 7: Zielgruppe / Qualifikation Des Personals

    Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen.
  • Seite 8: Sicherheitshinweise

    Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …...
  • Seite 9: Hinweise Zum Umweltschutz

    Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.
  • Seite 10: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Geräteübersicht Abb. 1: Geräteübersicht [A] Anschluss Hilfsspannung 5 ... 36 V DC [B] Anschlussbuchse 5 V DC [C] Reset-Tasten (R1, R2) [D] UTP-Anschluss (LAN) [E] Anzeige Betriebszustände (LEDs) [F] Anschluss KNX-Bus Das Busch-VoiceControl ist nur für den Innenbereich von Gebäuden ausgelegt. Das Gerät ist ®...
  • Seite 11: Lieferumfang

    Aufbau und Funktion Hinweis Für die Stromversorgung wird ein separates Netzteil benötigt (z. B. priOn Netzteil CP-D 24/2.5). Lieferumfang Im Lieferumfang enthalten sind: REG-Gerät (4 TE) ■ UTP-Kabel ■ Das Netzteil für die Stromversorgung (z. B. priOn Netzteil CP-D 24/2.5) muss separat bestellt werden.
  • Seite 12: Funktionsbeschreibung

    Verfügung. Alle Daten liegen somit auf dem persönlichen Zugang des Internetportals MyBuildings Portal. Über eine sichere Internetverbindung erfolgt die direkte Ansteuerung. Die Systemkonfiguration ist auf einem zentralen Server gespeichert und wird vom KNX Busch- VoiceControl ® heruntergeladen. Abb. 2: Funktionsbeschreibung 2CKA001373B9621 │12...
  • Seite 13: Technische Daten

    Technische Daten Technische Daten Technische Daten Bezeichnung Wert Anschlussspannung Hilfsspannung 5 … 36 V DC ■ Netzteilanschluss 5 V DC ■ Stromverbrauch 250 mA (bei 5 V DC) KNX-Anschluss Busanschlussklemme, schraubenlos Ethernet 10/100 Mbit Speicher 4 GB eMMC (Flash), 256 MB DDR2 RAM Prozessor Cortex A5 Relative Luftfeuchtigkeit...
  • Seite 14: Maßbilder

    Technische Daten Maßbilder Abb. 3: Abmessungen Busch-VoiceControl ® Alle Maße in Millimetern (mm). 2CKA001373B9621 │14...
  • Seite 15: Anschluss, Einbau / Montage

    Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Anforderungen an den Installateur Gefahr –...
  • Seite 16: Montage

    Montieren Führen Sie zum Montieren des Gerätes die folgenden Schritte durch: 1. Rasten Sie das Reiheneinbaugerät auf die Hutschiene auf. Abb. 4: Montage auf Hutschienen Demontieren Führen Sie zum Demontieren des Gerätes die folgenden Schritte durch: 1. Ziehen Sie die Verriegelung mittels...
  • Seite 17: Elektrischer Anschluss

    Anschluss, Einbau / Montage Elektrischer Anschluss Abb. 6: Elektrischer Anschluss Anschluss gemäß Anschlussgrafik (UTP-Anschluss für Internetverbindung) vornehmen. 2CKA001373B9621 │17...
  • Seite 18: Bedienung

    Bedienung Bedienung Bedienung erweiterter Betrieb Abb. 7: Tasten und LEDs am Gerät [A] Taste R1 [B] Taste R2 [C] LED „OK“ [D] LED „Network“ 7.1.1 Reset-Optionen Hinweis Über die zwei Tasten kann entweder ein Soft-Neustart (Zurücksetzen der Anwendung) oder ein kompletter Neustart erfolgen.
  • Seite 19: Betriebszustände

    Bedienung 7.1.2 Betriebszustände Hinweis Die zwei LEDs zeigen entweder an, – Betriebsbereitschaft – Status der LAN-Verbindung – Status der KNX-Verbindung Farbe Anzeigemodus Funktion grün blinkt langsam Booten oder Herunterfahren grün dauernd Anwendung ist startklar Network grün blinkt langsam Normaler Vorgang - OK gelb blinkt langsam Keine KNX-Verbindung...
  • Seite 20: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Kurzanleitung typische Inbetriebnahme durch Installateur/Fachkunden Anmeldung bei MyBuildings Portal Gerät für den Zugang (Account) MyBuildings Portal registrieren (Eingabe Seriennummer) Gerätezugang (Account) erstellen, Benutzername und Passwort Projektdatenübernahme aus ETS eingeben (Gruppenadressen einstellen) Den Funktionen eindeutige Namen geben Gerät beim Endkunden installieren (+ Netzwerkanbindung) Gerät im Netzwerk über IP-Finder finden oder im Browser über https://voicecontrol.local...
  • Seite 21: Kurzanleitung Typische Inbetriebnahme Durch Endkunden

    Inbetriebnahme Kurzanleitung typische Inbetriebnahme durch Endkunden Nach E-Mail-Erhalt bei MyBuildings Portal anmelden Gerät für den Zugang (Account) MyBuildings Portal registrieren (Eingabe Seriennummer) und personalisieren Gerätezugang (Account) erstellen, Benutzername und Passwort eingeben Gerät mit Amazon Alexa oder Google Home koppeln Startbereit a) Kapitel 8.4 „Inbetriebnahmeablauf“...
  • Seite 22 Inbetriebnahme Übersicht System Busch-VoiceControl ® Zugang über MyBuildings Portal Zugang über eigenes Passwort Zugriff für alle Komponenten über ein Passwort App-Zugang (Account) → Bearbeitung Profile und Visualisierung Passwort für gerät bei Registrierung Gerät → Bearbeitung u. a. von Szenen (Passwort auch für direkten Zugriff und Zeitprogrammen Gerät und App)! Passwort von App-Zugang!
  • Seite 23: Vorbereitende Arbeitsschritte

    Inbetriebnahme Vorbereitende Arbeitsschritte Hinweis Das Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Des Weiteren müssen Kenntnisse über die ankoppelbaren Sprachassistenten vorhanden sein, z. B. Apple HomeKit, Amazon Echo, Google Assistant.
  • Seite 24: Konfigurationsübersicht

    Inbetriebnahme – Die Systemkonfiguration ist auf einem zentralen Server abgespeichert und wird von dem Busch-VoiceControl ® KNX heruntergeladen. – Das Importieren der Gruppenadressen aus der ETS 4, ETS5 oder höher, erfolgt über das Einlesen der KNXproj-Datei direkt auf den Inbetriebnahmeserver. Hinweis Die Inbetriebnahme des Geräts erfolgt durch direkten Zugriff auf das Gerät.
  • Seite 25: Anmeldung/Registrierung Eines Busch-Voicecontrol

    Inbetriebnahme ® Anmeldung/Registrierung eines Busch-VoiceControl Jedes Gerät muss erst durch einen Installateur (Fachkunden) registriert werden. Es muss eine Erstanmeldung erfolgen, falls noch kein Zugang zur Registrierungsseite besteht. Zu diesem Zweck muss der Installateur einen Zugang auf MyBuildings Portal anlegen und sich registrieren. Nachdem der Installateur ein Gerät registriert hat, kann er eine automatische E-Mail an den Endkunden generieren lassen.
  • Seite 26 Inbetriebnahme Abb. 8: Registrierung 5. Mit Benutzernamen und Passwort im MyBuildings Portal-Portal anmelden. Abb. 9: Menüpunkt "Meine Installationen" Ablauf der Geräteregistrierung: 1. Nach der Anmeldung/Benutzerregistrierung Auswahlliste „Meine Installationen“ öffnen. 2. Auf „Busch-VoiceControl ® “ klicken/tippen. 3. Auf „Busch-VoiceControl ® aufrufen“ klicken/tippen.
  • Seite 27 5. Eingabe mit „Weiter“ bestätigen. – Ein Assistent führt durch den weiteren Registriervorgang. Abb. 11: Neues Gerät als Fachkunde registrieren Hinweis Mit der Geräteregistrierung werden Benutzername und Passwort für den Gerätezugang des Installateurs festgelegt. Diese Daten werden auch für die Erstinbetriebnahme (direkter Zugriff) verwendet.
  • Seite 28 Inbetriebnahme Abb. 12: Benutzername und Passwort festlegen Abb. 13: Registrierung abschließen 6. Registrierung mit „Weiter“ abschließen. – Ein Projekt kann jetzt erstellt und das Gerät konfiguriert werden, siehe Kapitel 8.6 „Erstellung eines Projekts - Systemkonfiguration“ auf Seite 33. 2CKA001373B9621 │28...
  • Seite 29: Erstinbetriebnahme Gerät (Direkter Zugriff)

    „Softwaredownloads“ des E-Katalogs (www.busch-jaeger-catalogue.com) kostenlos heruntergeladen werden. 1. Das Programm „IP-Finder“ öffnen. Dazu auf das folgende Symbol klicken/tippen: – In dem sich öffnenden Fenster werden alle korrekt im Netzwerk angeschlossenen Geräte angezeigt (die Abbildung zeigt ein Beispiel). Abb. 14: IP-Finder - Suchen… 2CKA001373B9621 │29...
  • Seite 30 3. Benutzernamen und Passwort für den Zugang des Installateurs (Fachkunde) zum Gerät eingeben. Registrierung, siehe Kapitel 8.5.1 „Erstanmeldung Busch-VoiceControl ® bei MyBuildings Portal ohne bestehenden Zugang“ auf Seite 25. – Das Gerät wird autorisiert. Abb. 17: Menü Gerät autorisieren 2CKA001373B9621 │30...
  • Seite 31 4. Netzwerkeinstellungen für das verbundene Gerät prüfen. Abb. 18: Menü Netzwerkeinstellungen – Konfiguration wird mit den Gerätedaten synchronisiert. Abb. 19: Menü Konfiguration laden 5. Erstinbetriebnahme abschließen. – Die direkte Zugriffsseite auf das Gerät wird geöffnet, siehe Kapitel 8.7 „Weitere Einstellungen (Konfigurationsseite)“...
  • Seite 32: Registrierung Eines Neuen Busch-Voicecontrol Bei Mybuildings Portal Mit Bestehendem Portalzugang

    Inbetriebnahme ® 8.5.3 Registrierung eines neuen Busch-VoiceControl bei MyBuildings Portal mit bestehendem Portalzugang Hinweis Der Installateur (Fachkunde) kann über einen Portalzugang mehrere Geräte verwalten. Ablauf der Anmeldung über das MyBuildings Portal-Portal: 1. Internetseite von MyBuildings Portal öffnen. 2. Mit Benutzernamen und Passwort im Portal anmelden. 3.
  • Seite 33: Erstellung Eines Projekts - Systemkonfiguration

    2. Mit Benutzernamen und Passwort im Portal anmelden. 3. Auf „Meine Installationen“ klicken/tippen. – Startseite → Service & Tools → MyBuildings Portal → Meine Installationen. 4. Auf „Busch-VoiceControl ® “ klicken/tippen. – Die vorhandenen Endgeräte werden angezeigt. Abb. 21: Vorhandene Endgeräte 2CKA001373B9621 │33...
  • Seite 34 Inbetriebnahme 5. Das gewünschte Gerät in der Liste auswählen. 6. Auf das Symbol neben dem Endgerät klicken/tippen. – Die Konfigurationsseite wird angezeigt. Abb. 22: Konfigurationsseite 7. Das gewünschte Gerät auswählen. 8. Auf „Projekte“ klicken/tippen. – Die Projektübersicht wird angezeigt. Abb. 23: Projektübersicht 2CKA001373B9621 │34...
  • Seite 35 Inbetriebnahme 9. Auf „+ Neues Projekt hinzufügen“ klicken/tippen. – Ein neues Projekt wird angelegt. Hinweis Bei der Registrierung wird automatisch ein Standardprojekt [Standardprojekt (Gerätenummer)] angelegt. Dieses kann auch zum Bearbeiten genutzt werden. 10. Die Eingabefelder entsprechend der Vorgabe ausfüllen. 11. Die zu benutzende Sprachsteuerung auswählen. Es können mehrere Sprachsteuerungen parallel aktiviert werden.
  • Seite 36: Gruppenadressen Importieren

    Abb. 24: Gruppenadressen importieren 3. Auf die Schaltfläche „KNXproj-Datei importieren“ klicken/tippen. 4. Im Dialogfenster die gewünschte Projektdatei wählen. Abb. 25: KNX-Projekt über Gruppenadressen importieren – Die ETS-Projektdatei wird in das Projekt importiert und angezeigt. Abb. 26: Anzeige der importierten Projektdatei 2CKA001373B9621 │36...
  • Seite 37 Geräten über den Menüpunkt „Projekt importieren“ und die Funktion "Projektimport aus Projektdatei" importiert werden. Außerdem besteht die Möglichkeit, die Daten eines Busch-ControlTouch- Projekts zu übernehmen. Abb. 27: KNX-Projekt aus Projektdatei importieren Abb. 28: Beispiel eines Projektimports 2CKA001373B9621 │37...
  • Seite 38 – Gebäudeplan – Selbstvergabe eines Namens an die Gruppe Abb. 29: Funktionen Licht schalten Die Funktion erfordert eine 1-Bit-Gruppenadresse „Schalten“ (DPT 1.x) als sendende Gruppenadresse und eine oder mehrere Status-Gruppenadressen vom gleichen Typ. Die Funktion wird unterstützt von Apple, Amazon und Google.
  • Seite 39 Inbetriebnahme Jalousie Die Funktion erfordert entweder: eine 1-Bit-Gruppenadresse „Schalten“ (DPT 1.x) als sendende und Status-Gruppenadresse ■ für Auf- und Abfahrt und eine 1-Bit-Status-Gruppenadresse „Schalter“ (DPT 1.x) für Starten/stoppen. ■ Oder: eine 1-Bit-Status-Gruppenadresse „Schalten“ (DPT 1.x) für Auf- und Abfahrt und ■...
  • Seite 40: Raumtemperaturregler

    Inbetriebnahme Bewegungsmelder [Status] Die Funktion erfordert eine 1-Bit-Status-Gruppenadresse „Schalten“ (DPT 1.x) für den Bewegungsstatus. Die Funktion wird unterstützt von Apple. Raumtemperaturregler Die Funktion erfordert die folgenden Gruppenadressen: Eine 2-Byte-Status-Gruppenadresse „Temperatur“ (DPT 9.001) für die Ist-Temperatur. ■ Eine 2-Byte-Gruppenadresse „Temperatur“(DPT 9.001) als sendende Gruppenadresse für ■...
  • Seite 41 Inbetriebnahme Direkte Anpassungen Angaben können für die Gruppenadressen sowohl im oberen Block (Registerkarte „Gruppenadressen“) als auch im unteren Block vorgenommen werden. Über die Registerkarte „Gebäude“ sind keine direkten Anpassungen möglich (nur Link auf Komponenten über „Wert gesendet“ und „Wert empfangen“). Folgende Anpassungen können vorgenommen werden: Name der Komponente ■...
  • Seite 42: Projekt Einem Gerät Zuordnen

    Inbetriebnahme 8.6.4 Projekt einem Gerät zuordnen Grundsätzlich können mehrere Projekte angelegt werden, allerdings kann in einem Gerät nur jeweils ein Projekt verwendet werden. Somit muss einem Gerät jeweils ein Projekt zugeordnet werden. Die Zuordnung erfolgt über die Funktion „Projekt im Gerät“. Aus der Auswahlliste können alle vorhandenen Projekte ausgewählt werden.
  • Seite 43: Projekt Sichern (Backup)

    Inbetriebnahme 8.6.7 Projekt sichern (Backup) Projekte können durch ein Backup gesichert werden. 1. In der Menüspalte das zu sichernde Projekt auswählen. – Das Projekt wird geöffnet. 2. Auf das Cloud-Symbol (mit Plus-Zeichen) klicken/tippen. – Das Projekt wird gesichert. Hinweis Gesicherte Projekte werden im Menü „Backup“ (siehe Menüspalte) abgelegt. Ein gesichertes Projekt kann nicht editiert werden.
  • Seite 44: Weitere Einstellungen (Konfigurationsseite)

    Inbetriebnahme Weitere Einstellungen (Konfigurationsseite) 8.7.1 Lokale Nutzer Über die Konfigurationsseite kann bestimmt werden, welcher Nutzer des Geräts, welche Zugriffsrechte hat. Aus diesem Grund können Nutzer angelegt und verwaltet werden. Die Nutzerverwaltung kann nur über die Rolle „Professional/Administrator“ erfolgen. Diese Rolle wird automatisch für den Installateur angelegt, der das Gerät in Betrieb nimmt und registriert.
  • Seite 45: Nutzer Anlegen Und Hinzufügen

    1. In der Menüspalte auf „Lokale Nutzer“ klicken/tippen. – Die Funktion „Lokale Nutzer“ wird geöffnet. 2. In der Menüspalte auf „+ Neuen hinzufügen“ klicken/tippen. 3. Lokalen Nutzer anlegen. Abb. 30: Lokaler Nutzer Erforderliche Eingaben: Nutzername: Name des lokalen Nutzers ■...
  • Seite 46: Nutzer Anpassen

    Inbetriebnahme 8.7.1.3 Nutzer anpassen Es können jederzeit bestehende Nutzer angepasst werden. 1. In der Menüspalte auf „Lokale Nutzer“ klicken/tippen. – Die Funktion „Lokale Nutzer“ wird geöffnet. 2. In der Menüspalte auf den Nutzer klicken/tippen, der angepasst werden soll. – Der Nutzer wird geöffnet. 3.
  • Seite 47: Rollen Anlegen Und Hinzufügen

    Leserechte und/oder Schreibrechte. Die Rechte sind vorgegeben und können einzeln über die zugehörigen Kontrollkästchen aktiviert werden. Hierzu in die Kontrollkästchen klicken/tippen. Abb. 31: Zugriffsrechte 4. Auf die Schaltfläche „Speichern“ klicken/tippen. – Die neu angelegte Rolle wird in der Menüspalte hinzugefügt.
  • Seite 48: Rollen Anpassen

    Inbetriebnahme 8.7.2.3 Rollen anpassen Es können jederzeit bestehende Benutzerrollen angepasst werden. 1. In der Menüspalte auf „Zugriffsrechte“ klicken/tippen. – Die Funktion „Zugriffsrechte“ wird geöffnet. 2. In der Menüspalte auf die Rolle klicken/tippen, die angepasst werden soll. – Die Rolle wird geöffnet. 3.
  • Seite 49: Einladung An Kunden Senden

    E-Mail mit einem Link für die Registrierungsseite. Hierzu muss der Installateur auf der Konfigurationsseite die Internetverbindung einrichten und eine Einladungs-E-Mail versenden. Abb. 32: Einladung senden 1. In dem Feld „E-Mail“ die E-Mail-Adresse des Endkunden eintragen. 2. Auf die Schaltfläche „Einladung senden“ klicken/tippen.
  • Seite 50: Fachkunden-Benutzerkonto Deregistrieren

    Hinweis Wenn sich ein Fachkunde auf einem gesperrten Gerät anmelden will, erhält er eine Nachricht, dass das Gerät durch den Endkunden gesperrt wurde. Abb. 33: Zugriff Fachkunde beschränken 1. Gewünschte Beschränkung auswählen. 2. Auf „Speichern“ klicken/tippen. 3. Auf die Schaltfläche „Deregistrieren“ klicken/tippen.
  • Seite 51: Konfiguration In Das Busch-Voicecontrol ® Übertragen

    In dem sich öffnenden Fenster werden alle korrekt im Netzwerk angeschlossenen Geräte angezeigt (die Abbildung zeigt ein Beispiel). Abb. 34: IP-Finder - Suchen… 2. Um das gewünschte Gerät auszuwählen, auf die IP-Adresse klicken/tippen. – Die Verbindung wird hergestellt und die Konfiguration wird automatisch übertragen.
  • Seite 52 Inbetriebnahme Alternativ kann die Konfiguration auch manuell übertragen werden. Dies ist insbesondere bei nachträglichen Anpassungen sinnvoll. 1. Auf „Konfiguration mit Push auf VoiceControl übertragen.“ klicken/tippen. – Die Konfiguration wird übertragen. Abb. 35: Konfiguration mit Push übertragen 2CKA001373B9621 │52...
  • Seite 53: Einstellungen Im Gerät (Direktzugriff)

    Bei nachträglichen Anpassungen muss immer eine Anmeldung erfolgen (Zugangsdaten für Gerätezugang erforderlich). 8.9.1 Einstellungen − System Auf der Seite „Einstellungen System“ können Standorteinstellungen vorgenommen werden, Konfigurationen exportiert oder importiert werden sowie Log- und Konfigurationsdateien an das Helpdesk gesendet werden. Abb. 36: Einstellungen System 2CKA001373B9621 │53...
  • Seite 54: Konfiguration

    Inbetriebnahme Angaben zum Einbauort des Geräts. Die Einstellungen können nachträglich nach der Erstinbetriebnahme, z. B. nach einem Standortwechsel des Geräts vorgenommen werden. Sprache: Einstellung der Anzeigesprache. ■ Zeitzone: Zeitzone, in der sich das Gerät befindet. ■ Europäische Sommerzeit: Bei Aktivierung erfolgt der Wechsel zwischen Sommer- und ■...
  • Seite 55: Status System

    Auf der Seite „Status“ werden die Netzwerkeinstellungen und der aktuelle KNX- Verbindungsstatus angezeigt. Außerdem kann die Internetverbindung getestet werden. Hierzu auf die Schaltfläche „Internetverbindung prüfen“ klicken/tippen. Abb. 37: Status System Hinweis Bei einer nicht korrekten Zeiteinstellung wird auf der Statusseite eine „Sync- Schaltfläche“...
  • Seite 56: Einstellungen − Basis (Netzwerkeinstellung)

    Inbetriebnahme 8.9.3 Einstellungen − Basis (Netzwerkeinstellung) Auf der Seite „Einstellungen Basis“ können die Netzwerkeinstellungen geändert werden, z. B. kann ein anderer Port zugeordnet werden. Hinweis Die Netzwerkeinstellungen nur ändern, wenn dies unbedingt notwendig ist. Abb. 38: Netzwerkeinstellungen Basis 2CKA001373B9621 │56...
  • Seite 57 Inbetriebnahme Erweiterte Netzwerkeinstellungen Neben HTTP (Port 80 und 8000) steht auch HTTPS für den Zugriff zur Verfügung. Beim Start nach einem Update erstellt die Geräteeinheit automatisch ein selbstsigniertes Zertifikat und stellt den Zugriff auf HTTPS (Standardport 443) her. Bevor der Zugriff gestattet wird, muss in den meisten Browsern das selbstsignierte Zertifikat manuell akzeptiert werden.
  • Seite 58: Einstellungen − Protokolle

    Inbetriebnahme 8.9.4 Einstellungen − Protokolle Auf der Seite „Einstellungen – Protokolle“ können die KNX-Einstellungen angepasst werden. Außerdem können hier die Sprachassistenten Amazon Alexa und Google Assistant aktiviert bzw. deaktiviert werden. Abb. 39: KNX Einstellung 2CKA001373B9621 │58...
  • Seite 59: Knx-Einstellungen

    Inbetriebnahme KNX-Einstellungen KNX-Protokoll: Aktivierung/Deaktivierung des KNX-Protokolls. Bei Aktivierung ■ wird der Protokollverkehr auf der Seite „Staus“ angezeigt. Physikalische Adresse KNX: Anzeige der aktuellen physikalischen Adresse des Geräts, unter ■ der das Gerät im Bussystem eingebunden ist. Verbindungsmethode: Auswahl der Verbindungsmethode. ■...
  • Seite 60: Autorisierung Erteilen

    Inbetriebnahme 8.9.5 Autorisierung erteilen Auf der Seite „Einstellungen Basis“ kann eine Autorisierung für den erneuten Zugriff von MyBuildings Portal auf das Gerät erfolgen. Die Funktion ist nur über den Zugang für den Fachkunden sichtbar und freischaltbar. Normalerweise erfolgt die Autorisierung für den Zugriff automatisch bei der Inbetriebnahme des Geräts.
  • Seite 61: Kopplung Von Busch-Voicecontrol Mit Sprachsteuerungen

    3. “Gerät hinzufügen” wählen. 4. Mit der Kamera des iOS-Geräts den achtstelligen HomeKit-Code des Geräts scannen. – Der Code befindet sich an der Innenseite des Gerätekartondeckels, siehe „Abb. 40“ auf Seite 62. – Der Code befindet sich außerdem seitlich am Gerät.
  • Seite 62: Kopplung Mit Amazon Alexa (Amazon Echo)

    Inbetriebnahme Abb. 40: HomeKit-Code [1] am Gerätekarton 5. Die bereitgestellten Komponenten und Funktionen des Busch-VoiceControl ® in der Home- App hinzufügen. – Hinzugefügte Schaltkontakte und Dimmer schalten kurz ein und aus und signalisieren damit, dass sie aktiviert sind. – Später hinzugefügte, neue Komponenten werden automatisch von der Home-App erkannt und direkt hinzufügen.
  • Seite 63: Kopplung Mit Google Home (Google Assistant)

    – Das Anmeldefenster von MyBuildings Portal erscheint. 5. Im Anmeldefenster den Benutzernamen und das Kennwort für den Endkundenzugang eingeben. Abb. 41: MyBuildings Portal Anmeldfenster 6. Das Busch-VoiceControl ® wählen, das automatisch im Benutzerkonto erkannt wird. – Die Verbindung wird hergestellt und alle Komponenten und Funktionen, die das Busch- VoiceControl ®...
  • Seite 64 Google Home-Geräte in der Umgebung werden erkannt und als Karten angezeigt. 4. Auf der Karte des Google Home Geräts oben rechts auf die drei Punkte tippen. Abb. 42: Google Home Gerätekarte 5. Einstellungen wählen. Abb. 43: Google Home Einstellungen 6. Im Menü den Punkt „Smart-Home-Steuerung“ wählen.
  • Seite 65 Inbetriebnahme Hinweis Bei Google Home / Google Assistant stehen nicht alle Funktionen zur Verfügung (z. B. Jalousie verfahren). 2CKA001373B9621 │65...
  • Seite 66: Updatemöglichkeiten

    „Einstellungen im Gerät (Direktzugriff)“ auf Seite 53. Auf der Seite „Einstellungen System“ kann eine Aktualisierung der Firmware vorgenommen werden. Abb. 45: Firmware-Aktualisierung 1. Auf die Schaltfläche „Suchen“ klicken/tippen. – Die Anwendung prüft, ob ein Firmware-Update verfügbar ist. Wenn ein Update vorhanden ist, wird es automatisch in das Gerät geladen.
  • Seite 67: Wartung

    Wartung Wartung Das Gerät ist wartungsfrei. Bei Schäden, z. B. durch Transport oder Lagerung, dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Geräts erlischt der Gewährleistungsanspruch. Die Zugänglichkeit des Geräts zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520). 10.1 Reinigung Reinigen Sie verschmutzte Geräte mit einem weichen trockenen Tuch.
  • Seite 68: Index

    Index Index Kopplung mit Amazon Alexa ............62 Account eines Fachkunden abmelden ....50 mit Amazon Echo ............62 Allgemeine Hinweise ........33 mit Apple HomeKit ............61 Anforderungen an den Installateur ..... 15 mit Google Assistant ............63 AnmeldungBusch-VoiceControl ® ... 20, 21, 23, 25 mit Google Home ............63 Anschluss, Einbau / Montage ......
  • Seite 69 Index Technische Daten ......... 13 Verwendete Hinweise und Symbole ...... 5 Typenübersicht ..........11 Vorbereitende Arbeitsschritte ......23 Typische Inbetriebnahme Endkunde ..............20, 21 Wartung............. 67 Fachkunde ..............20 Werkseinstellungen ........60 Umwelt ............9 Zielgruppe ........... 7 Updatemöglichkeiten ........66 Zugriffsrechte ..........
  • Seite 70 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Postfach Dokuments behalten wir uns 58505 Lüdenscheid jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die Freisenbergstraße 2 vereinbarten detaillierten Angaben. 58513 Lüdenscheid ABB übernimmt keinerlei Verantwortung für eventuelle Fehler www.BUSCH-JAEGER.com...
