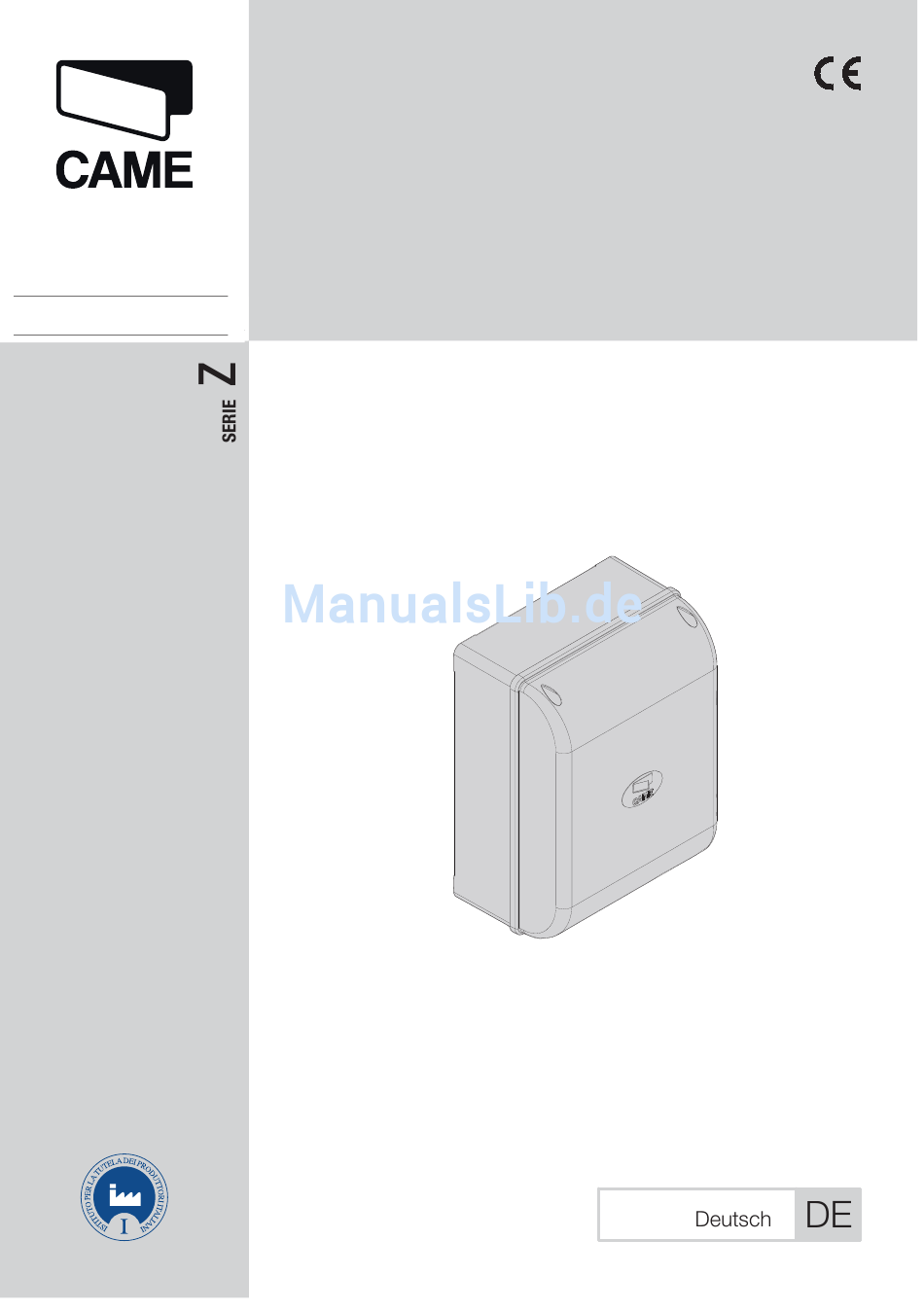

STEUEREINHEIT
319S63DE
FÜR 230 V-ANTRIEBE
MONTAGEANLEITUNG
ZF1N

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CAME ZF1N

  • Seite 1 STEUEREINHEIT 319S63DE FÜR 230 V-ANTRIEBE MONTAGEANLEITUNG ZF1N...
  • Seite 2: Technische Daten

    Dieses Zeichen steht für benutzerrelevante Abschnitte. 2 Verwendungszweck und Gebrauchsbeschränkungen 2.1 Verwendungszweck Die Steuereinheit ZF1N eignet sich für die Steuerung von Drehtorantrieben der Serie ATI, FERNI, FAST, KRONO mit Betriebsspannung 230 V. Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig.

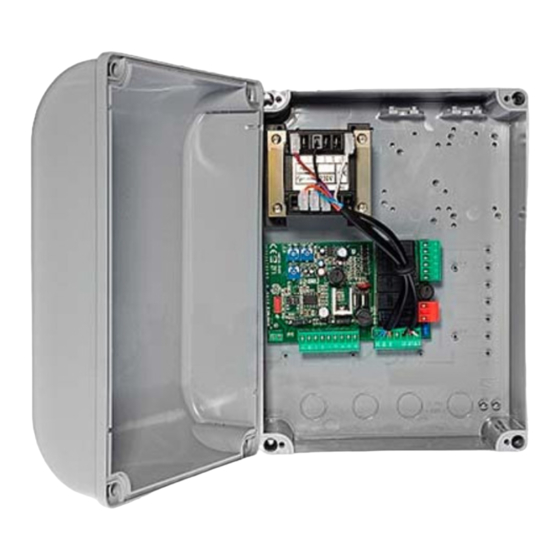

  • Seite 3: Hauptbestandteile

    4.1 Maße 4.2 Hauptbestandteile Anschluss-Klemmleisten Liniensicherung 5A Sicherung Zusatzgeräte 3A Taster für Funk-Code-Einspeicherung Potentiometer für die Einstellung der Laufverzögerung des 2. Antriebs Potentiometer für die Einstellung der Betriebsdauer Potentiometer für die Einstellung der Aufhaltezeit vor dem Autozulauf Funktionswähler Steckplatz Funksteckmodul Drehmomentbegrenzer Trafo Drähte der Platine an die Steckverbindungen des...
  • Seite 4: Vorher Zu Überprüfen

    5 Montage 5.1 Vorher zu überprüfen Vor der Montage muss man: • Überprüfen, dass die Motorsteuerung an einem vor Stößen geschützten Standort montiert wird, dass die für die Grundplatte verwendeten Flächen ausreichend stabil sind und dass für die Befestigung geeignete Schrauben, Dübel usw. verwendet werden. •...
  • Seite 5 6 Elektrische Anschlüsse Antriebseinheit Antrieb 1 mit Torflügelverzögerung Antrieb 2 mit Torflügelverzögerung im Auflauf im Zulauf FERNI FERNI FAST FAST KRONO KRONO U V W X Y E Stromversorgung 11 10E L1 L2 Klemmen für 24V AC- Betriebsspannung Zusatzgeräte. Zulässige Steuereinheit 230V AC Gesamtleistung: 20 W 50/60 Hz...
  • Seite 6 Warneinrichtungen Blinkleuchte (Strombelastbarkeit: 230V AC - max. 25W) Blinkt während des Auf- und Zulaufs des Tores. U V W X Y E Warnleuchte Tor auf (Leistung Kontakt: 24 V - max. 3 W ) Zeigt an, dass das Tor offen ist und geht aus, wenn das Tor geschlossen ist.
  • Seite 7 Befehlsgeräte Stopp-Taster (Kontakt N.C.) - Notstopptaster des Tores mit Ausschluss des Autozulaufs. Um den Betrieb wieder aufzunehmen, Taster oder Handsender drücken. Bei Nichtverwen- dung Bei Nichtverwendung den Kontakt 1-2 überbrücken. Schlüsseltaster bzw. Nummerntaster (Kontakt N.O.) - Befehlstyp Auf- und Zulauf durch Tasterdruck oder Schlüsseldrehung im Schlüsseltaster.
  • Seite 8: Aktivierung Des Funkbetriebs

    9 Drehmomentbegrenzer Um das Drehmoment zu verändern, den angegebenen Faston (mit dem schwarzen Draht) in eine der 4 Stellungen schieben; min. 1 - max. 4 1 2 3 4 L1TL2TCT 0 12 24 10 Aktivierung des Funkbetriebs Antenne Antennenkabel RG58 an entsprechende Klemmen anschließen.
  • Seite 9 siehe Anleitung auf der Verpackung TOUCH TCH 4024 • TCH 4048 TOP-432A • TOP-434A TOP-432NA • TOP-434NA TOP-302A • TOP-304A TOP-862NA • TOP 864NA TOP-432S TWIN T132 • T134 • T138 TWIN 2 • TWIN 4 T432 • T434 • T438 T152 •...
  • Seite 10 Einspeicherung 1) "PROG"-Taster auf der Platine gedrückt halten (LED blinkt). PROG blinkende LED Funksteckmodul AF 2) Mit einem Taster des Handsenders wird der Code übertragen, die LED bleibt an und zeigt die erfolgte Einspeicherung an. PROG LED an Funksteckmodul AF N.B.: Wenn der Code in Zukunft geändert werden soll, den beschriebenen Vorgang wiederholen.
  • Seite 11: Abbau Und Entsorgung

    CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt...
  • Seite 12 (+34) 91 52 85 009 127273, Moscow Moscow (+34) 91 46 85 442 (+7) 495 739 00 69 (+7) 495 739 00 69 (ext. 226) CAME United Kingdom Ltd. CAME United Kingdom Ltd. GREAT BRITAIN PORTUGAL CAME Portugal CAME Portugal...
