ST – 298 Bedienungsanleitung
III. Alarme
Der Zimmer-Temperaturregler ST-298 wird alle Alarme, die auf dem
Hauptsteuergerät auf dem ZH-Kessel auftreten signalisieren.
Alarm aktiviert wird, sendet der Zimmerregler ein akustisches Signal und
auf dem Display erscheint die gleiche Meldung wie auf dem Steuergerät
des Kessels. Bei einer Beschädigung des inneren Sensors erscheint die
Meldung "Zimmersensor beschädigt".
Technische Daten
Einstellbereich der Zimmertemperatur
Speisespannung
Leistungsaufnahme
Messfehler
Ansprechtemperatur
VI. Montage

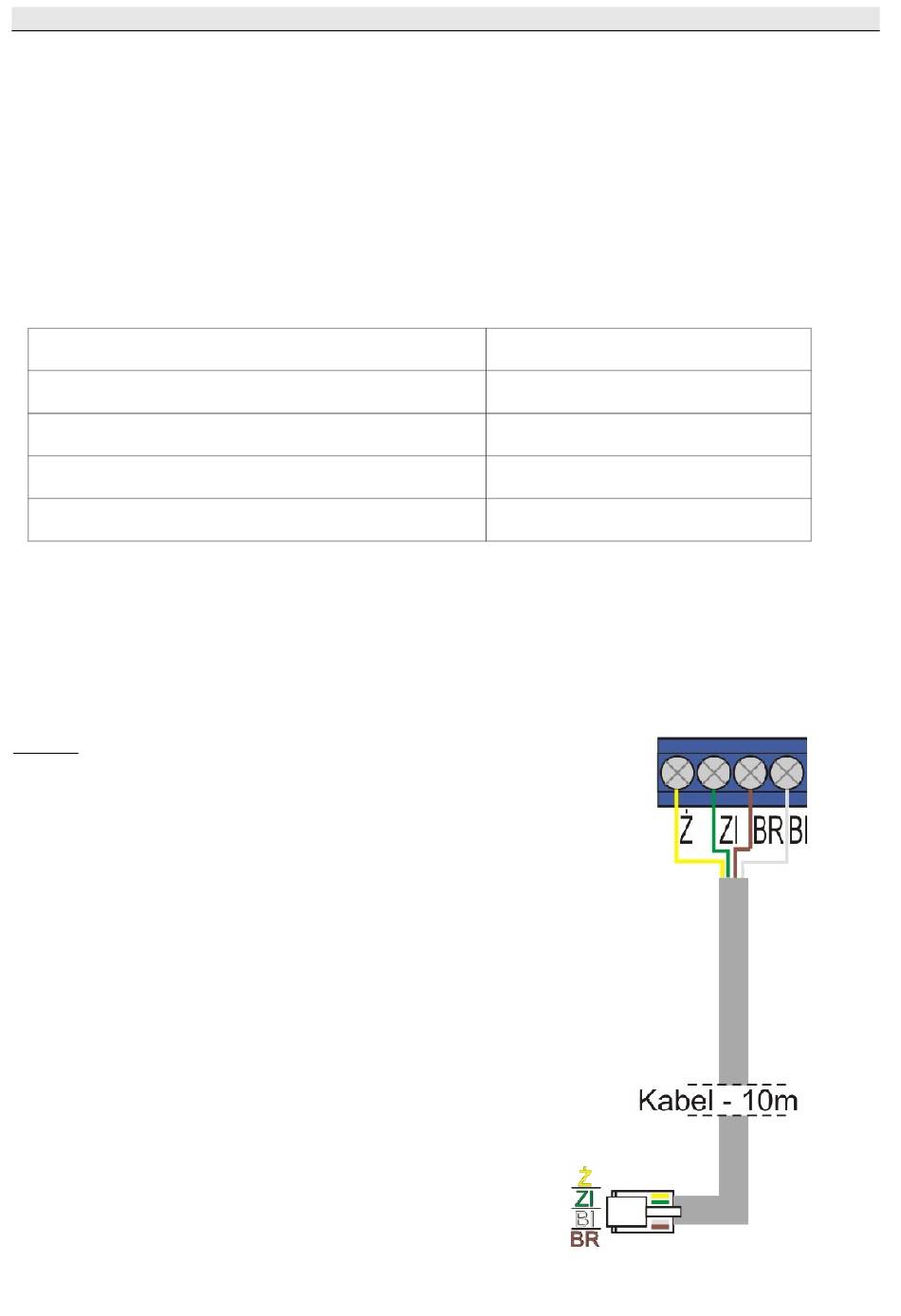

Der Zimmerregler ST-298 wird mit dem Hauptsteuergerät (auf dem
ZH-Kessel) mittels einer vieradrigen Kommunikationskabel verbunden.
Die Verbindung der Leitungen von beiden Geräten wird im folgenden
Schema dargestellt.
RJ12
Die Reihenfolge
der Leitungen
bei Verbindung des Zimmerreglers:
BI – weiß
BR – braun
ZI – grün
Ż – gelb
- 10 -
Anschlusswürfel
des Zimmer-Steuergeräts
Stecker RJ12
für die Steuerung
des ZH-Kessels
5
C : 40
C
o
o
12V / DC
1,3W
+/- 1
C
O
5
C : 50
C
o
o
Wenn ein
