- Seite 1 Installationsanleitung CUBE Bitte lesen Sie vor der Installation zunächst diese Anleitung...
- Seite 2 Für die Installation des CUBE sind eine Anschlussmöglichkeit auf die Wasserleitung und eine Steckdose notwendig. Der CUBE wird mit einem Anschlussset einschließlich dem CO ₂ -Reduzierventil und dem CO ₂ -Zylinder geliefert. Der Anschluss des CUBE und des Reservoirs von Quooker an ein Umkehrosmose-System oder einen Wasserenth�rter mit pH-senkender Wirkung ist nicht zul�ssig.
- Seite 3 Verletzungen führen. Lassen Sie Kinder nicht mit dem Wasserhahn spielen und lassen Sie sie nicht ohne Aufsicht das Produkt reinigen oder warten. Halten Sie den Stecker außer Reichweite von kleinen Kindern. Das Quooker-System ist für den Gebrauch in privaten Haushalten sowie in vergleichbaren Umgebungen geeignet, wie zum Beispiel in Personalküchen von Ladenlokalen, Büros, Bauernhöfen und anderen Betriebsgeb�uden sowie...
-
Seite 4: Konformit�Tserkl�Rung
Konformit�tserkl�rung Quooker Nederland b.v., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erkl�rt hiermit eigenverantwortlich, dass das Produkt Quooker CUBE hergestellt ist gem�ß den Bestimmungen der Richtlinien: - 2011/65/EU Restriction of Hazardous Substances (RoHS) - 2014/30/EU Electro Magnetic Compatibility (EMC) - 2014/35/EU Low Voltage Directive (LVD) und gem�ß... -
Seite 5: Technische Spezifikationen
Technische Spezifikationen Reservoir CUBE Spannung 230 V Leistung 100 W Kapazit�t stilles Wasser: 1,4 Liter/min Kapazit�t sprudelndes Wasser: 2 Liter/min Abkühlzeit*: 40 min Stand-by Verbrauch*: 12 W 43 cm (40,5 cm exkl. CO ₂ -Zylinder) Reservoirhöhe: 30 cm (23,5 cm exkl. CO ₂ -Zylinder) -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung 1. CUBE, Netzkabel und zwei weisse Wasserschl�uche 2. CO ₂ -Reduzierventil, transparenter CO ₂ -Wasserschlauch und ein CO ₂ -Zylinder 3. T-Stück mit zwei Fiberringen 4. CUBE-Stopphahn mit zwei Sieben 5. Elektronikkabel 6. Installationsanleitung und "Hinweise zum Gebrauch"... -
Seite 7: Übersicht Installation
D. CUBE in Betrieb nehmen Die nachfolgende Übersicht zeigt die Installation eines Flex Hahns und einem PRO3-Reservoir mit dem CUBE und ist ausschließlich als Beispiel zu verstehen. Der Anschluss des CUBE ist für alle Quooker-Reservoirs und -H�hne identisch. Alle Installationsübersichten sind in den... -
Seite 8: Installationsanforderungen
Zur optimalen Funktionsweise des CUBE muss der Küchenschrank, in dem der CUBE installiert wird, ausreichend belüftet werden. Quooker empfiehlt daher, ungef�hr 10 Zentimeter Platz hinter dem CUBE zu belassen. Quooker r�t auch zu einer Öffnung von ungef�hr 20 x 20 Zentimetern in der Rückwand oder in der Bodenplatte. -
Seite 9: Wasser Anschließen
Ring des Verbindungsstücks nach unten drücken. 4. CUBE anschließen Stecken Sie das andere Ende des weißen Schlauchs (A) fest in den Wassereingang des CUBE (IN). Stecken Sie den anderen mitgelieferten weißen Schlauch (B) fest in den Wasserausgang des CUBE (OUT). -
Seite 10: Cube An Das Reservoir Anschließen

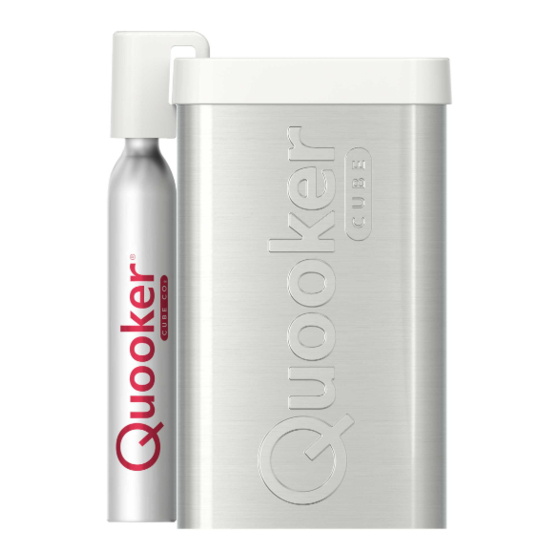

Achtung: Lassen Sie den Kochend-Wasser-Schlauch abkühlen, bevor Sie diesen ablösen. • Die Abdeckung des Quooker-Reservoirs hat zwei gleiche Klinkenstecker-Eing�nge, an die der Quooker-Hahn und der CUBE anzuschließen sind. Entfernen Sie die auf einem der Eing�nge befindliche Kunststoffkappe. 1. Kochend-Wasser-Schlauch ablösen Lösen Sie mithilfe der Schlüssel 10 und... - Seite 11 Ger�usch zu hören ist. Dies ist aber unbedenklich. 4. CO ₂ -Zylinder platzieren H�ngen Sie den CO ₂ -Zylinder mithilfe des CO ₂ -Reduzierventils an den oberen Rand des CUBE, entweder an der Vorderseite oder an eine der beiden Seiten.
-
Seite 12: Den Cube In Betrieb Nehmen
Den CUBE in Betrieb nehmen • Das vollst�ndige Abkühlen des Wassers im CUBE dauert ungef�hr 40 Minuten, je nach Temperatur des hereinfließenden Leitungswassers. Beim ersten Gebrauch dauert dies ungef�hr 60 Minuten. 1. Wasser einschalten Drehen Sie den Haupthahn auf. Öffnen Sie den Stopphahn des CUBE, indem Sie den blauen Griff bet�tigen. - Seite 13 Zuerst wird nur Luft und CO ₂ aus dem Hahn kommen. Lassen Sie den Hahn Ungef�hr zehn Sekunden lang geöffnet. Die Pumpe schaltet sich ein und der CUBE füllt sich mit sprudelndem Wasser. Dies kann ungef�hr drei Minuten Dauern. Es kann sein, dass die Pumpe ger�uschintensiv arbeitet.
- Seite 14 CUBE lösen • Im Falle einer Reparatur ist das Wasser aus dem CUBE zu entnehmen. • Das "Q" oben auf der Abdeckung ist der An/Aus-Schalter. 1. Ausschalten Setzen Sie den COLD-Schalter an der Rückseite auf 0. Entfernen Sie nicht das Netzkabel.
- Seite 15 5. Lösen des Kochendwasser-Reservoirs Schalten Sie das Quooker-Reservoir aus und entfernen Sie das T-Stück auf dem Quooker-Reservoir. 6. Anschließen Montieren Sie denKochendwasserschlauch wieder an das Quooker-Reservoir und schalten Sie dieses durch Bet�tigung der „Q“-Taste an der Oberseite des Reservoirs ein.
- Seite 16 Quooker Schweiz AG Kasernenstrasse 1 CH–8184 Bachenbülach 043 4112030 info@quooker.ch quooker.ch...
