Nibe F2300 Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Klimaanlagen
  5. F2300
  6. Installationshandbuch

Nibe F2300 Installationshandbuch

Luft-/wasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für F2300:
Inhaltsverzeichnis

Werbung

Quicklinks

Installateurhandbuch
NIBE™ F2300
Luft-/Wasser-Wärmepumpe
IHB DE 1138-1
031742

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F2300

Inhaltszusammenfassung für Nibe F2300

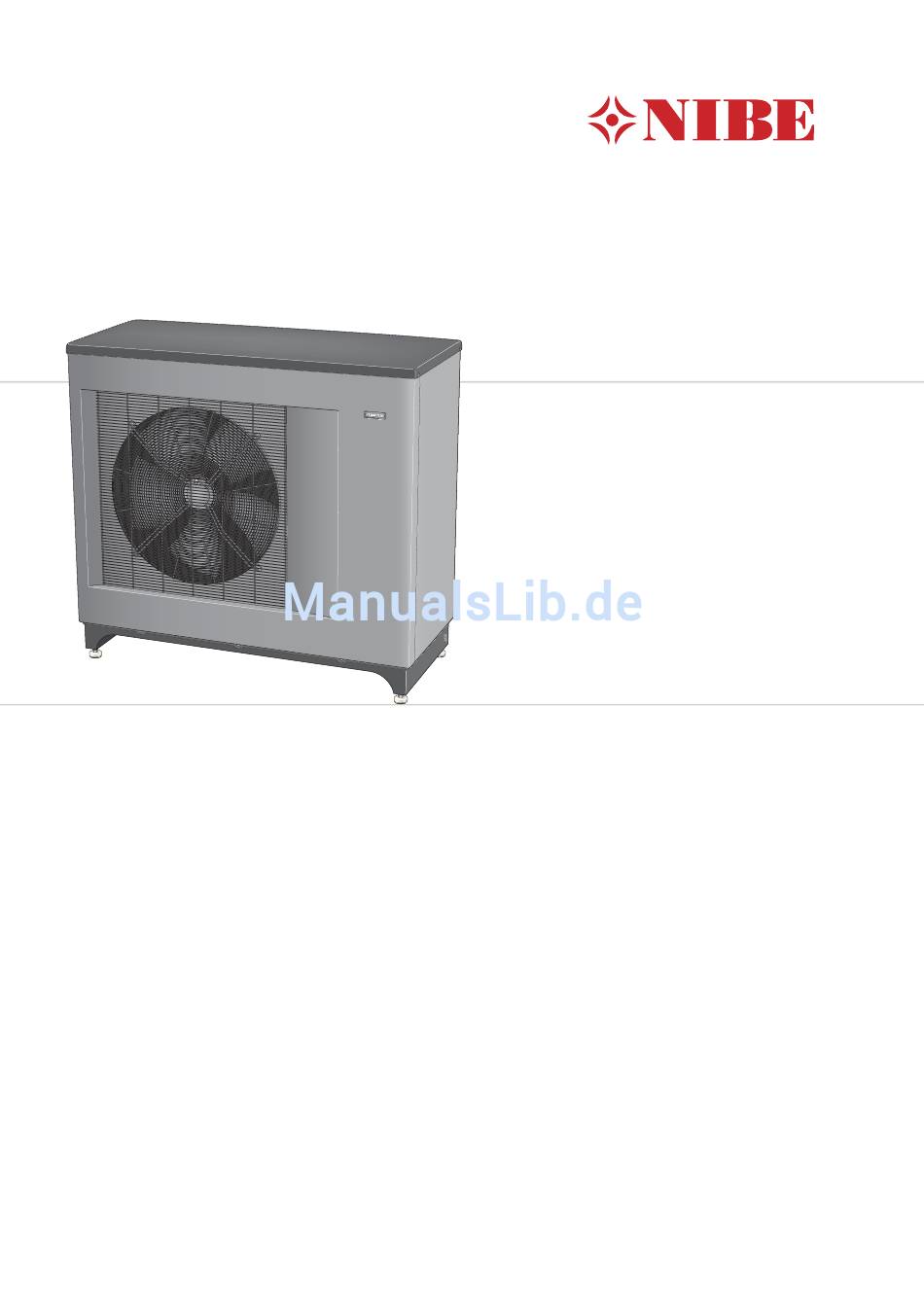

  • Seite 1 Installateurhandbuch NIBE™ F2300 Luft-/Wasser-Wärmepumpe IHB DE 1138-1 031742...

  • Seite 3: Inhaltsverzeichnis

    5 Elektrische Anschlüsse 9 Komfortstörung Allgemeines Fehlersuche Anschlüsse 10 Zubehör Anschlussmöglichkeiten Zubehör anschließen 11 Technische Daten 6 Inbetriebnahme und Einstel- Maße und Abstandskoordinaten lung Schalldruckpegel Vorbereitungen Technische Daten Wärmeträgersystem befüllen und entlüften Schaltplan Ausgleichstemperatur Sachregister Stopptemperatur NIBE™ F2300 Inhaltsverzeichnis |...

  • Seite 4: Sicherheitsinformationen

    Kältemittelleck kommen. Dies ist eine originale Bedienungsanleitung. Ohne Erlaub- Wenn das Kältemittel direkt in Kontakt mit offenen Flammen ge- nis von NIBE darf der enthaltene Text nicht übersetzt langt, kann sich Giftgas bilden. werden. Installieren Sie das Aggregat an einem Ort mit hoher Tragfä- higkeit.
  • Seite 5 - Orte, an denen eine salzhaltige Atmosphäre herrschen kann. In diesem Fall muss die Außeneinheit vor dem direkten Einfluss salzhal- tiger Luft geschützt werden. - Orte, an denen große Schneemengen auftreten. - Orte, an denen das System Schornsteinrauch ausgesetzt ist. NIBE™ F2300 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Seriennummer

    Die Seriennummer finden Sie oben links an der Rückseite und unten am Fuß des Produkts. ACHTUNG! Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden. Länderspezifische Informationen Installateurhandbuch Dieses Installateurhandbuch ist beim Kunden aufzubewah- ren. Kapitel 1 | Wichtige Informationen NIBE™ F2300...
  • Seite 7 System gespült System entlüftet Schmutzfilter Absperr- und Entleerungsventil Bereitungsfluss eingestellt Strom (Seite 17) Sicherungen Gebäude Sicherheitsschalter FI-Schutzschalter Heizkabel Typ/Leistung Sicherungsgröße, Heizkabel (F3) Sonstiges Kondenswasserrohr Isolierung Kondenswasserrohr, Stärke (wenn KVR 10 nicht verwendet wird) NIBE™ F2300 Kapitel 1 | Wichtige Informationen...

  • Seite 8: Kontaktinformationen

    Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz www.nibe.cz...

  • Seite 9: Lieferung Und Transport

    Regenwassergrube o.s.ä. zu leiten (siehe Seite 8). Achten Sie bei der Installation darauf, dass an der Wärmepumpe keine Kratzer entstehen. Stellen Sie F2300 nicht direkt auf dem Rasen oder ande- ren instabilen Unterlagen auf. NIBE™ F2300 Kapitel 2 |...
  • Seite 10 Vor dem Heben sind die Verpackung und die Lastsiche- auszuschließen. rung an der Palette zu entfernen. Verlegen Sie das Rohr mit einem Gefälle von F2300. Legen Sie Hebegurte um jeden Maschinenfuß. Für den Der Auslass des Kondenswasserrohrs muss in frostfrei- Hebevorgang von der Palette auf das Fundament werden er Tiefe bzw.

  • Seite 11: Auslass Im Außenbereich

    Kondenswasser keine Tiefe liegen. Gebäudeschäden verursacht. Andernfalls kann die Kiesv- erfüllung direkt unter der Wärmepumpe aufgestellt wer- Verlegen Sie das Rohr mit einem Gefälle von F2300. den. Das Kondenswasserrohr muss über einen Siphon verfü- Der Auslass des Kondenswasserrohrs muss in frostfreier gen, der eine Luftzirkulation im Rohr unterbindet.

  • Seite 12: Beiliegende Komponenten

    Installationsfläche Der Abstand zwischen F2300 und Hauswand muss min- destens 400 mm betragen. Der Freiraum über F2300 muss mindestens 1 m betragen. Fritt utrymme bakom 600 mm Min. avstånd vid användning av flera F2300 Fritt utrymme framför Beiliegende Komponenten Zwei Flexrohre (R32)

  • Seite 13: Seitenabdeckung Demontieren

    Seitenabdeckung demontieren NIBE™ F2300 Kapitel 2 | Lieferung und Transport...

  • Seite 14: Aufbau Der Wärmepumpe

    3 Aufbau der Wärmepumpe Allgemeines Kapitel 3 | Aufbau der Wärmepumpe NIBE™ F2300...

  • Seite 15: Elektrische Komponenten

    Rohranschlüsse XL 1 Anschluss, Wärmeträgerausgang aus F2300, G1 1/4” (Ø35mm) XL 2 Anschluss, Wärmeträgereingang in F2300, G1 1/4” (Ø35mm) XL 20 Wartungsanschluss, Hochdruck XL 21 Wartungsanschluss, Niederdruck XL 40 Anschluss, Tropfschalenabfluss HLS-Komponenten QN 2 Vierwegeventil RM 1 Rückschlagventil WM 5 Kondensatauffangwanne Fühler usw.

  • Seite 16: Schaltschrank

    Schütz, niedrige Ventilatordrehzahl QA 53 Schütz, hohe Ventilatordrehzahl Anschlussklemme, Stromversorgung Anschlussklemme, externe Stromversorgung Anschlussklemme, Ladepumpe, externe Heizung Anschlussklemme, Sammelalarm Anschlussklemme, Thermostat, Verdichterblockie- rung Anschlussklemme Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. Kapitel 3 | Aufbau der Wärmepumpe NIBE™ F2300...

  • Seite 17: Rohranschlüsse

    55 °C, die maximale Ausgangstemperatur von der Wär- F2300 -14, 20 mepumpe liegt bei ca. 65 °C. F2300 ist auf der Wasserseite nicht mit Absperrventilen ausgerüstet. Diese müssen montiert werden, um ggf. zukünftige Servicearbeiten zu erleichtern. Die Rücklauf- 14 kW temperatur wird vom Rücklauffühler begrenzt.

  • Seite 18: Anschlussoption

    Steuerung. Bei allen An- schlussoptionen ist die erforderliche Sicherheitsausrüstung gemäß den geltenden Normen zu montieren. Siehe www.nibe.de für Anschlussoptionen. Beim Anschluss von F2300 wird ein minimal verfügbares Systemvolumen von mindestens 20 l je kW Wärmepum- penleistung empfohlen. Kapitel 4 | Rohranschlüsse...

  • Seite 19: Elektrische Anschlüsse

    Motorcharakteristik ”C” (Verdichterbetrieb) aufweisen. Hinweise zur Sicherungsgröße entnehmen Sie dem Abschnitt ”Technische Daten”. F2300 ist mit einem allpoligen Schalter für die Stromversorgung ausgestattet. Daher ist das Strom- versorgungskabel für die Wärmepumpe mit einem Betriebsschalter zu verbinden, der einen Schalterab- stand von mindestens 3 mm aufweist.

  • Seite 20: Anschlüsse

    Das Stromversorgungskabel befindet sich im Lieferumfang und ist werkseitig mit Anschlussklemme -X1 verbunden. Außerhalb der Wärmepumpe befinden sich ca. 1,8 m Kabel. Bei der Installation muss die Verschraubung an der Wär- mepumpenrückseite montiert werden. Kapitel 5 | Elektrische Anschlüsse NIBE™ F2300...
  • Seite 21 Anschluss der externen Steuerspannung Ladepumpe Damit F2300 die Ladepumpe (GP12) steuern kann, ver- HINWEIS! binden Sie die Einheit mit Anschlussklemme X3:1 (PE), 3 Bringen Sie am betreffenden Schaltschrank eine (L) und 4 (N). Die Pumpenaktivität richtet sich nach dem Warnung vor externer Spannung an.

  • Seite 22: Anschlussmöglichkeiten

    Gesamt- Sicherung (F3) NIBE-Art.nr. Die folgenden Abbildung veranschaulicht die empfohlene leistung Kabelverlegung vom Schaltschrank zur Kondensatauffang- wanne an der Außenseite von F2300. Der Übergang T100mA/250V 718085 zwischen Strom- und Heizkabel muss nach der Durchfüh- T250mA/250V 518900* rung zur Kondensatauffangwanne erfolgen. Der Abstand...

  • Seite 23: Zubehör Anschließen

    Kanal A7 eingestellte Stopptemperatur (Still- stand) sinkt, wird der Verdichterbetrieb blockiert. In die- F2300 ist mit einem Anschluss für eine externe Sammel- sem Fall muss die gesamte Erwärmung mithilfe einer ex- alarmanzeige ausgerüstet. Die Funktion wird bei allen ternen Zusatzheizung über das Stillstandsrelais erfolgen...

  • Seite 24: Inbetriebnahme Und Einstel- Lung

    6 Inbetriebnahme und Einstellung Vorbereitungen Schonstart Sicherstellen, dass die Wärmepumpe beim Transport F2300 verfügt über ein Schonstartrelais (AA10), das den nicht beschädigt werden kann. Startstrom für den Verdichter begrenzt. Kontrollieren Sie vor der Inbetriebnahme, ob der Verdichtererwärmer Heizkreis befüllt und gut entlüftet wurde.

  • Seite 25: Inbetriebnahme Und Kontrolle

    AA21:J2) oder Thermostat, Anschlussklemme (X5) dürfen nicht verbunden sein. 2. Stellen Sie den Betriebsschalter ein. 3. Überprüfen, ob an F2300 Spannung anliegt. 4. Kontrollieren Sie, ob der Motorschutz (FC2) einge- schaltet ist. 5. Kontrollieren Sie, ob die Phasenwächter-LED (BA1) rot leuchtet.

  • Seite 26: Einstellung, Ladefluss

    Enteisung bei niedriger Außenlufttemperatur vorzu- sich das Verhältnis zwischen Ein- und Ausgangsleistung nehmen. um ca. 10%. Die Temperaturdifferenz muss dem folgenden Diagramm entsprechen (+1- 2 K). Bei Außenlufttemperaturen über F2300-14 F2300-20 Kapitel 6 | Inbetriebnahme und Einstellung NIBE™ F2300...

  • Seite 27: Navigation

    Mit der Plus-Taste (S1) bewegen Sie sich inner- Begrenzung der Rücklauftemperatur. halb des Kanalsystems (vor) oder erhöhen den F2300 lässt sich darüber hinaus durch Signale von ande- Wert des gewählten Parameters. ren Regeleinheiten oder Thermostaten ein- bzw. ausschal- Siehe Abschnitt “Steuerung – Kanalbeschrei- ten.

  • Seite 28: Displayerklärung

    Zeigt den aktuellen Kanal an. Ein Kanalwechsel erfolgt per Plus- oder Minus-Taste. Ventilator ein, niedrige Geschwindigkeit Wert: 01 Ventilator ein, hohe Geschwindigkeit Zeigt den aktuellen Wert an. Eine Erhöhung/Verringerung des Werts erfolgt per Plus- bzw. Minus-Taste. Kapitel 7 | Steuerung – Einführung NIBE™ F2300...

  • Seite 29: Regelungsbedingungen

    60 min unter den Wert für Kanal A7 + 2,1 °C der Wärmepumpe. sinkt, wird der Timer zurückgesetzt. Der Timer startet erneut, wenn die Temperatur wieder ausreichend hoch ist. utelufttemp. Utelufttemperatur NIBE™ F2300 Kapitel 7 | Steuerung – Einführung...

  • Seite 30: Regelungsbedingungen Enteisung

    Stellung für den Heizbetrieb und nach 30 Sekunden läuft der Ventilator an. 4. Während einer Enteisung und 2 min danach ist der Außenlufttemperaturfühler blockiert und der Alarm für eine hohe Rücklauftemperatur gesperrt. Kapitel 7 | Steuerung – Einführung NIBE™ F2300...

  • Seite 31: Steuerung - Kanäle

    Verdichter aufgrund eines Alarms blockiert. Umfasst das System z.B. 3 F2300-Einheiten, erhalten Verdichterstart in nn min. diese die Adressen 1, 2 und 3. Der F2300-Einheit für die Brauchwasserbereitung ist die Adresse 1 zuzuweisen. Zeigt die Anzahl der Verdichterstarts an (kumulativ).
  • Seite 32 Zusatzheizung zugeschaltet werden kann. Einstellbe- reich: 1-120 min. Werkseitige Voreinstellung: 120 min. Stopptemperatur: eingestellter Außenlufttemperatur- wert, bei dem das Stillstandsrelais aktiviert und F2300 angehalten wird. Bei einer Einstellung der Stopptempe- ratur zwischen 0 und -20 °C wird die Vorlauftemperatur linear von -10 °C/65 °C auf -20 °C/63 °C begrenzt (siehe Diagramm auf Seite 39).

  • Seite 33: Komfortstörung

    Aufsicht vorgenommen werden. Kontrollieren Sie eventuelle externe Schaltkontak- HINWEIS! Falsche Einstellungen im NIBE-Innenmodul. Da F2300 an zahlreiche externe Einheiten ange- Siehe Handbuch für das Innenmodul. schlossen werden kann, sind diese ebenfalls zu kontrollieren. Hohe Raumtemperatur Externer Schaltkontakt zur Änderung der Raumerwär- mung aktiviert.

  • Seite 34: Eisansammlung An Der Ventilatornabe

    Kurze Betriebszeiten. Dies wird in Kanal S1 als 16 angezeigt. Kontrollieren Sie die Schaltdifferenz für den Ther- mostat. Überprüfen Sie die Brauchwasser-Starttem- peratur für ein eventuell angeschlossenes NIBE-In- nenmodul. Kontrollieren Sie den Ladefluss sowie den Schmutzfilter, der teilweise blockiert sein kann.

  • Seite 35: Fühlerpositionierung

    1,136 2,068 1,007 1,739 0,891 1,469 0,785 1,246 0,691 1,061 0,607 0,908 0,533 0,779 0,469 0,672 0,414 Hochdruckpressostat Niederdruckpressostat Fühler, Heizkreisrücklauf BT12 Vorlauftemperaturfühler, Kondensator BT14 Heißgasfühler BT15 Flüssigkeitsleitungsfühler BT16 Verdampferfühler BT17 Sauggasfühler BT28 Außenlufttemperaturfühler NIBE™ F2300 Kapitel 9 | Komfortstörung...

  • Seite 36: Daten Für Heißgasfühler

    1,518 1,22 5,37 2,67 1,274 1,07 4,69 2,50 1,075 0,93 4,10 2,33 0,911 0,81 0,775 0,71 0,662 0,62 0,568 0,54 0,490 0,47 0,4233 0,41 0,367 0,36 0,320 0,32 0,280 0,28 0,245 0,25 0,216 0,22 Kapitel 9 | Komfortstörung NIBE™ F2300...

  • Seite 37: Zubehör

    VPB 500* Art.nr. 083 220 VPA 300/200 Art.nr. 088 710 VPB 750* Art.nr. 083 230 VPA 450/300 Art.nr. 088 660 VPB 1000 Art.nr. 083 240 VPAS 300/450 Kupfer Art.nr. *Nur F2300-14 kW. 087 720 VPAS 300/450 Emaille Art.nr. 087 710 VST 20 HR 10...

  • Seite 38: Technische Daten

    11 Technische Daten Maße und Abstandskoordinaten 1345 1455 Fritt utrymme bakom 600 mm Min. avstånd vid användning av flera F2300 Fritt utrymme framför Kapitel 11 | Technische Daten NIBE™ F2300...

  • Seite 39: Schalldruckpegel

    Die Schalldruckpegel werden durch weitere Wände, Schalldruckpegel Mauern, Höhenunterschiede im Gelände usw. modifiziert F2300 wird oft an einer Hauswand aufgestellt. Die da- und sind daher lediglich als Richtwerte zu betrachten. durch entstehende Geräuschausbreitung ist zu beachten. F2300 arbeitet je nach Außenlufttemperatur mit niedriger Sorgen Sie bei Aufstellung und Ausrichtung dafür, dass...

  • Seite 40: Technische Daten

    Differenz Niederdruckpressostat 0,06 (0,6 Bar) Wärmequellenmedium Luftstrom (niedrig/hoch) 3700/6000 3700/6000 Min./max. Lufttemperatur °C -25/40 Enteisungssystem Heißgasenteisung Heizungsmedium Min./max. Systemdruck Heizungsmedium 0,05/0,3 (0,5/3 Bar) Min./max. Durchfluss 0,33/0,67 0,47/0,94 Nenndurchfluss 0,33 0,47 Interner Druckabfall bei Nennfluss Kapitel 11 | Technische Daten NIBE™ F2300...

  • Seite 41: Arbeitsbereich

    über dem angegebenen Wert liegt, halten Sie vor dem Kauf der spricht. Ausrüstung Rücksprache mit Ihrem Stromnetzbetreiber. Der Nenndurchfluss entspricht DT=10 K bei 7/45. Arbeitsbereich Für kurze Zeit sind niedrigere Arbeitstemperaturen auf der Nutzerseite zulässig, z.B. bei Inbetriebnahme. NIBE™ F2300 Kapitel 11 | Technische Daten...

  • Seite 42: Schaltplan

    Schaltplan Kapitel 11 | Technische Daten NIBE™ F2300...
  • Seite 43 NIBE™ F2300 Kapitel 11 | Technische Daten...
  • Seite 44 Kapitel 11 | Technische Daten NIBE™ F2300...
  • Seite 45 NIBE™ F2300 Kapitel 11 | Technische Daten...

  • Seite 46: Übersetzungstabelle

    Main supply Spannungsversorgung On/Off Ein/Aus Return line temp. Rücklauf, Temperaturfühler Softstart Schonstart Supply line temp. Vorlauf, Temperaturfühler Supply voltage Strom-/Spannungsversorgung Temperature sensor, Hot gas Heißgasfühler Temperature sensor, Suction gas Sauggasfühler Thermostat input Thermostateingang Kapitel 11 | Technische Daten NIBE™ F2300...

  • Seite 47: Sachregister

    Regelungsbedingungen, 27 Komponentenpositionen Schaltschrank, 14 Regelungsbedingungen Enteisung, 28 Komponentenverzeichnis, 12, 13 Regelungsbedingungen kalte Außenluft, 27 Komponentenverzeichnis Schaltschrank, 14 Steuerung – Kanäle, 29 Position der Komponenten, 12 Einstellungskanäle, 29 Kontaktinformationen, 6 Statuskanäle, 29 Temperaturkanäle, 29 NIBE™ F2300 Kapitel 12 | Sachregister...
  • Seite 48 Elektroschaltplan, 40 Maße und Abstände, 36 Schalldruckpegel, 37 Technische Daten, 38 Temperaturkanäle, 29 Thermostatregelung, 20 Transport und Lagerung, 7 Verdichtererwärmer, 22 Vorbereitungen, 22 Wichtige Informationen, 2 Sicherheitsinformationen, 2 Zubehör, 35 Zubehör anschließen, 21 Zusatzheizung/Stillstand, 21 Kapitel 12 | Sachregister NIBE™ F2300...
  • Seite 49 NIBE™ F2300 Kapitel 12 |...
  • Seite 50 Kapitel 12 | NIBE™ F2300...
