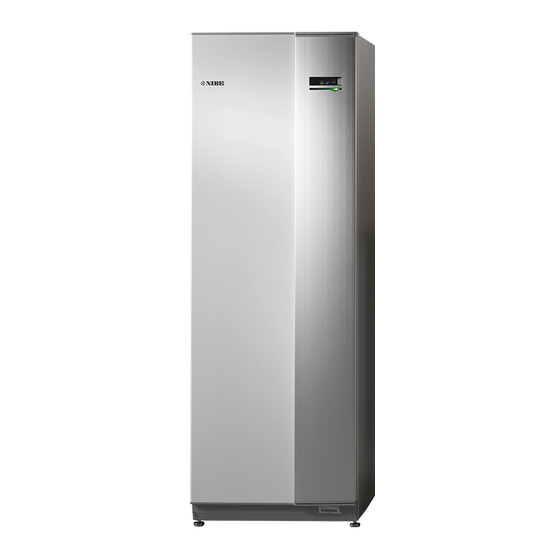

Nibe VVM 310 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Wärmepumpen
  5. VVM 310
  6. Benutzerhandbuch
Nibe VVM 310 Benutzerhandbuch

Nibe VVM 310 Benutzerhandbuch

Innenmodul
Vorschau ausblenden Andere Handbücher für VVM 310:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
NIBE™ VVM 310
Innenmodul
UHB DE 1428-4
231200

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VVM 310

Inhaltszusammenfassung für Nibe VVM 310

  • Seite 1 Benutzerhandbuch NIBE™ VVM 310 Innenmodul UHB DE 1428-4 231200...

  • Seite 2: Bei Einer Betriebsstörung

    Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite 18. Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    1 Wichtige Informationen Wichtige Informationen 2 Die Heizungsanlage – das Herzstück des Hauses Anlagenfunktion Kontakt mit VVM 310 Wartung von VVM 310 3 VVM 310 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Innenmodul anpassen 4 Komfortstörung Info-Menü...

  • Seite 4: Wichtige Informationen

    1.9.1 Heizkurve (Verlauf der Heizkurve) 1.9.3 min. Vorlauftemp. Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausge- führt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen...
  • Seite 5 Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2014. HINWEIS! VVM 310 muss über einen allpoligen Schalter mit mindestens 3 mm Schaltkontaktabstand installiert werden. HINWEIS! Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schä-...
  • Seite 6 Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. Kennzeichnung VVM 310 ist CE-zertifiziert und besitzt die Schutzart IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauf- ten Produkte vorgeschrieben –...

  • Seite 7: Seriennummer

    Seriennummer Die Seriennummer wird rechts unten an der Frontabdeckung und im Info- menü (Menü 3.1) angegeben. ACHTUNG! Geben Sie stets die Produktseriennummer (mit 14 Stellen) an, wenn Sie einen Fehler melden. Kapitel 1 | Wichtige Informationen NIBE™ VVM 310...

  • Seite 8: Kontaktinformationen

    NIBE Energy Systems France Sarl, Zone industrielle RD 28, 01600 Reyrieux Tel : 03 88 06 24 10 Fax : 03 88 06 24 11 E-mail: info@nibe.fr www.ni- be.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Ches- terfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk...
  • Seite 9 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 10: Vvm 310 - Eine Ausgezeichnete Wahl

    VVM 310 – Eine ausgezeichnete Wahl VVM 310 gehört zu einer neuen Produktgeneration, die Ihr Haus mit hoher Effizienz kostengünstig und umweltfreundlich beheizt. Dank integriertem Brauchwasser-Rohrwärmetauscher, Elektroheizpatrone, Umwälzpumpen und Steuersystem wird eine zuverlässige und wirtschaftliche Wärmeerzeu- gung ermöglicht. Das Innenmodul kann an ein beliebiges Niedrigtemperatur-Wärmeverteil- system wie Heizkörper, Konvektoren oder Fußbodenheizungen angeschlos-...
  • Seite 11 Externe Wärmequelle Das VVM 310 kann externe Wärmeerzeuger wie Solaranlagen und/oder Gas- Öl- Holzkessel bzw. Fernheizung mit einbinden. Kapitel 1 | Wichtige Informationen NIBE™ VVM 310...

  • Seite 12: Die Heizungsanlage - Das Herzstück Des Hauses

    Expansionsventil Kompressor Förångare -7 °C 0 °C -3 °C 2 °C Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...

  • Seite 13: Anlagenfunktion

    55°C erwärmt (Vorlauftemperatur). Das Heizungsmedium zirkuliert in einem geschlossenen System und transportiert die Wärmeenergie des erwärmten Wassers zu den Heizkör- pern bzw. zur Fußbodenheizung. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 14 Der integrierte Rohrwärmetauscher des Innenmoduls befindet sich im Heizkesselteil. Das warme Heizwasser hebt die Brauchwassertemperatur Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...

  • Seite 15: Kontakt Mit Vvm 310

    Kontakt mit VVM 310 Externe Informationen Wenn die Tür am Innenmodul geschlossen ist, können Sie Informationen über ein Informationsfenster und eine Statuslampe abrufen. Informationsfenster Im Informationsfenster erscheint ein Teil des Displays, das am Bedienfeld angezeigt wird (hinter der Innenmodultür). Im Informationsfenster können unterschiedliche Informationen angezeigt werden, z.B.

  • Seite 16: Bedienfeld

    Bedienfeld Hinter der Innenmodultür befindet sich ein Bedienfeld, das zur Kommuni- kation mit VVM 310 verwendet wird. Das sind Sie: Ein- und Ausschalten oder Aktivierung des Notbetriebs Einstellen der Raum- und Brauchwassertemperatur sowie Anpassen der Anlage an Ihre Wünsche erhält Informationen zu Einstellungen, Status und Ereignissen.
  • Seite 17 Der Notbetrieb darf nur genutzt werden, wenn am Innenmodul ein Fehler aufgetreten ist. In diesem Modus wird der Verdichter abge- schaltet und die Heizpatrone aktiviert. Das Innenmoduldisplay ist ausgeschaltet und die Statuslampe leuchtet gelb. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...

  • Seite 18: Menüstruktur

    Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite 44. MIN. ANLAGE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite 48. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 19 Dieses Symbol wird am Informationszeichen angezeigt, wenn Menü 3.1 relevante Informationen enthält. Diese beiden Symbole geben Auskunft darüber, ob Verdichter in der Außeneinheit oder die Zusatzheizung in VVM 310 blo- ckiert sind. Diese können z.B. aufgrund der in Menü 4.2 gewählten Be- triebsstellung, bei einer zeitgesteuertes Blockierung in Menü...
  • Seite 20 Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 21 1. Markieren Sie die gewünschten Optionen. Eine Option ist vorge- wählt (weiß). 2. Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 22 4. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestäti- gen. Drücken Sie die Zurück-Taste, um die Änderungen zu ver- werfen und den Ausgangswert aufzurufen. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 23 Sie die Zurück-Taste. Wenn für ein Menü nur ein Zei- chensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie "OK" und drücken die OK-Taste. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 24 So rufen Sie den Hilfetext auf: 1. Markieren Sie das Hilfesymbol per Wählrad. 2. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...

  • Seite 25: Wartung Von Vvm 310

    Wartung von VVM 310 Regelmäßige Kontrollen Ihr Innenmodul ist quasi wartungsfrei und erfordert nach der Inbetrieb- nahme lediglich minimale Unterhaltsmaßnahmen. Es wird jedoch empfoh- len, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form verschie- dener Alarmtexte auf dem Display.

  • Seite 26: Energiespartipps

    Zusatzheizungen wie z.B. Solar-, Gas- oder Ölheizun- gen verbinden. Stromverbrauch Energiförbrukning fördelat över året mars april juni juli Månad Wird die Innenraumtemperatur um ein Grad erhöht, steigt der Energiever- brauch um ca. 5%. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 27 1 Settopbox, 1 DVD-Player, 1 Spielkonsole, 2 Computern, 3 Stereoanlagen, 2 Glühlampen auf der Toilette, 2 Glühlampen im Bad, 4 Glühlampen in der Küche, 3 Glühlampen im Außenbereich, Waschmaschi- Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...
  • Seite 28 Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelver- schiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE™ VVM 310...

  • Seite 29: Vvm 310 - Zu Ihren Diensten

    3 VVM 310 – zu Ihren Diensten Innenraumklima einstellen Übersicht Untermenüs Das Menü RAUMKLIMA enthält mehrere Untermenüs. Rechts neben den Menüs werden auf dem Display Statusinformationen für das jeweilige Menü angezeigt. Temperatur Temperatureinstellung für das Klimatisierungssystem. Per Statusinformation werden eingestellte Werte für das Klimatisierungssystem...
  • Seite 30 Änderung (der Einstellung in Menü 1.1) angepasst. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 31 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 32 Tag: Hier werden die Wochentage ausgewählt, für die die zeitliche Steuerung gelten soll. Um die zeitliche Steuerung für einen bestimmten Tag zu entfernen, geben Sie für Start- und Stoppzeit denselben Wert ein. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 33 Einstellung der minimal zulässigen Vorlauftemperatur. Raumfühlereinstellungen Raumfühlereinstellungen. eigene Kurve Einstellung der eigenen Kurve für Heizung bzw. Kühlung. Punktverschieb. Einstellung der Parallelverschiebung für Heiz- bzw. Kühlkurve bei einer bestimmten Außenlufttemperatur. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 34 Regelgerät des Innenmoduls die Wassertemperatur für das Heizsystem, die Vorlauftemperatur, und somit die Innenraumtemperatur. Hier können Sie die Heizkurve auswählen und außerdem ablesen, wie sich die Vorlauf- temperatur bei verschiedenen Außenlufttemperaturen ändert. Wenn eine Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 35 Außenlufttemperaturen. So steigt z.B. bei einer Kurvenverschiebung um +2 Schritte die Vorlauftempera- tur bei allen Außenlufttemperatu- - 10 - 20 - 30 - 40°C UTETEMPERATUR ren um 5 °C. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 36 4. Wählen Sie ein neue Kurve aus. Die Kurven sind von 0 bis 15 numme- riert. Je höher die Nummer, desto steiler der Verlauf und desto höher die Vorlauftemperatur. Kurve 0 bedeutet, dass eigene Kurve (Menü 1.9.7) verwendet wird. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 37 Sie die Parallelverschiebung der Kurve um einen Schritt. externe Justierung Menü 1.9.2 Klimatisierungssystem Einstellbereich: -10 bis +10 oder die gewünschte Raumtemperatur, wenn ein Raumtemperaturfühler installiert ist. Werkseinstellung: 0 Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 38 In Menü 1.9.3 wählen Sie Heizung oder Kühlung aus. Im nächsten Menü stellen Sie die minimale Vorlauftemperatur zum Klimatisierungssystem ein. Dementsprechend berechnet VVM 310 niemals eine Temperatur, die unter dem hier eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstel- lung für jedes System vorgenommen werden.
  • Seite 39 Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtemperatur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschriebenen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...

  • Seite 40: Außentemperaturpunkt

    Die Heizkurve wird betätigt bei ± 5°C von der Einstellung Außentempera- turpunkt. Achten Sie darauf, dass die richtige Heizkurve gewählt ist, damit eine als gleichmäßig empfundene Raumtemperatur sichergestellt werden kann. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 41 Menü 3.1 unter ”input version” bzw. ”display version” ausgeführt werden. Neue Softwareversionen können gratis unter www.nibeu- plink.com heruntergeladen werden. HINWEIS! Bei Systemen mit Fußbodenheizung und Heizkörpern sollte NIBE ECS 40/41 für einen optimalen Betrieb verwendet werden. Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 42: Brauchwasserkapazität Einstellen

    Einstellbereich: 3, 6 und 12 h, sowie Modus "aus" Werkseinstellung: "aus" Bei vorübergehend gesteigertem Brauchwasserbedarf können Sie in diesem Menü eine Erhöhung der Brauchwassertemperatur während eines festge- legten Zeitraums auf Komfortebene veranlassen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 43 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestätigung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt VVM 310 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 44 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 45 Umwälzpumpe gemäß den Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebszyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwi- schen den Betriebszyklen inaktiv sein soll. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...

  • Seite 46: Informationen Abrufen

    Auf einer Seite wird ein QR-Code an- gezeigt. Dieser QR-Code stellt u. a. die Seriennummer, den Produktnamen und einge Betriebsdaten dar. Symbole in diesem Menü: Verdichter Wärme Zusatzheizung Brauchwasser Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 47 Einstellungen, Betriebszustand und Statistik der Zusatzheizung. Es können keine Änderungen vorgenommen werden. Die Informationen können über mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 48 Es werden Informationen zu den letzten 10 Alarmen angezeigt. Um bei einem Alarm den Betriebszu- stand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK-Taste. Alarminformationen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...

  • Seite 49: Hier Wird Wochenweise Die Mittlere

    4. Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. 5. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu ver- lassen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...

  • Seite 50: Innenmodul Anpassen

    Einstellung des Betriebsmodus für das Innenmodul. Plusfunktionen Menü Plusfunktionen4.1 In den zugehörigen Untermenüs nehmen Sie Einstellungen für eventu- ell installierte Zusatzfunktionen für Pool VVM 310 vor. Internet intelligente Preisanpassung Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...

  • Seite 51: Starttemperatur

    Hier legen Sie fest, ob die Poolsteuerung aktiviert sein soll und innerhalb welcher Temperaturgrenzen (Start- und Stopptemperatur) die Poolerwär- mung stattfinden soll. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet VVM 310 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über der...
  • Seite 52 Alle Benutzer trennen 1. Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. 2. Die Anlage kommuniziert jetzt mit NIBE Uplink™, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink™...
  • Seite 53 Ihren Netzwerkadministrator (o.s.ä.). um weitere Informationen zu er- halten. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 54 6. Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 55 Raumtemperatur um 2 °C erhöht. BW beeinflussen Hier wird festgelegt, ob die Brauchwassertemperatur durch die Aktivierung von "SG Ready" beeinflusst werden darf. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 56 Pooltemperatur (Start- und Stopptemperatur) um 1 °C erhöht. In der Stellung "Überkapazität" von "SG Ready" wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer VVM 310 angeschlossen und aktiviert sein. smart price adaption Menü smart price adaption 4.1.6 Smart price adaption verlagert einen 4.1.6...
  • Seite 57 Je höher der Wert, desto größer ist die Bedeutung des Strompreises und desto höher fällt die mögliche Einsparung aus. Gleich- zeitig steigt jedoch das Risiko für eine Beeinträchtigung des Komforts. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 58 Funktionen zulässig sein sollen. Betriebsmodus manuell In diesem Betriebsmodus können Sie selbst festlegen, welche Funktionen zulässig sein sollen. Es ist nicht möglich, "Verdichter" im manuellen Modus zu deaktivieren. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 59 Symbole Menü Hier können Sie festlegen, welche Symbole angezeigt werden, wenn die Tür für VVM 310 geschlossen ist. Sie können bis zu 3 Symbole auswählen. Bei der Auswahl von mehr Symbolen wird die zuerst getätigte Auswahl überschrieben. Die Symbole erschei- nen in der gewählten Reihenfolge.

  • Seite 60: Menü Uhrzeit Und Datum

    Heizkurve eingestellt. Diese Einstellung gilt für alle Heiz- und Kühlsysteme ohne Raumfühler. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 61 Abreise, um einen uneingeschränkten Komfort zu erzielen. erweitert Menü Menü erweitert erscheint mit oran- gefarbenem Text und ist für fortge- schrittene Benutzer vorgesehen. Die- ses Menü besitzt mehrere Unter- menüs. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...

  • Seite 62: Vorrangschaltung

    Stopp der Zusatzheizung sowie Brauchwasserbereitung zulässig ist. Wenn Kühlzubehör vorhanden ist oder die Wärmepumpe über eine integrierte Kühlfunktion verfügt, und diese im Menü aktiviert ist, können Sie hier die Starttemperatur für die Kühlung festlegen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 63 ACHTUNG! Ein höherer Wert für "Start Verdichter" bewirkt häufigere Verdichter- starts, was zu einem höheren Verdichterverschleiß führt. Ein zu geringer Wert kann eine ungleichmäßige Innentemperatur verursachen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 64 Schema: Hier wählen Sie aus, welche Zeitperiode geändert werden soll. Aktiviert: Hier wird die zeitliche Steuerung für die gewählte Periode akti- viert. Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 65 . Dabei lassen sich maximal zwei verschiedene Zeitperioden festlegen. Wenn ein Zeitprogramm aktiv ist, erscheint das Symbol für den "schallre- duzierten Modus" im Hauptmenü beim Symbol für das Innenmodul. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 66 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...
  • Seite 67 Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Ein längerfristiges Zeitprogramm für den "schallreduzierten Modus" (SR- Modus) kann zu einer Beeinträchtigung von Komfort und Wirtschaftlich- keit führen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE™ VVM 310...

  • Seite 68: Komfortstörung

    Innenmodul und bzw. oder bereitet Brauchwasser, obwohl ein Problem vorliegt. Dabei kann es möglich sein, dass der Verdichter des Innenmoduls nicht in Betrieb ist. In diesem Fall übernimmt die Elektroheizpatrone die Beheizung und bzw. oder Brauchwasserbereitung. Kapitel 4 | Komfortstörung NIBE™ VVM 310...
  • Seite 69 Problems, das den Alarm ausgelöst hat. Die Statuslampe leuchtet daher weiterhin rot. Wird der Alarm nicht zurückgesetzt, beauftragen Sie Ihren Installateur mit der Ausführung der erforderlichen Maßnahmen. HINWEIS! Geben Sie stets die 14-stellige Produktseriennummer an, wenn Sie einen Fehler melden. Kapitel 4 | Komfortstörung NIBE™ VVM 310...

  • Seite 70: Fehlersuche

    Heizkurve an. Wenn die Raumtemperatur nur bei kalten Witterungsbedingungen niedrig ist, muss möglicherweise der Heizkur- venverlauf in Menü 1.9.1 "Heizkurve" nach oben justiert werden. "Urlaubsmodus" ist in Menü 4.7 aktiviert. Rufen Sie Menü 4.7 auf und wählen Sie "Aus". Kapitel 4 | Komfortstörung NIBE™ VVM 310...

  • Seite 71: Hohe Raumtemperatur

    Warten Sie, bis die Temperaturbedingung zurückgesetzt wurde. Die minimale Zeit zwischen Verdichterstarts wurde nicht erreicht. Warten Sie 30 min und kontrollieren Sie, ob der Verdichter gestartet ist. Alarm ausgelöst. Befolgen Sie die Anweisungen auf dem Display. Kapitel 4 | Komfortstörung NIBE™ VVM 310...

  • Seite 72: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem zugehörigen Installateurhandbuch (www.nibe.de). Kapitel 5 | Technische Daten NIBE™ VVM 310...

  • Seite 73: Glossar

    Strom, der z. B. von einer Heizpatrone beigesteuert wird, um den Heizbe- darf zu decken, der von der Wärmepumpe allein nicht gedeckt werden kann. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit VVM 310 müssen sie mit Wasser gefüllt sein. Heizkurve Die Heizkurve bestimmt u.a. anhand der Außenlufttemperatur, welche Temperatur vom Innenmodul geliefert werden soll.
  • Seite 74 Die Funktionsweise ist vergleichbar mit einem Heizkörper, wobei hier Luft ausgeblasen wird. Ladepumpe Siehe "Umwälzpumpe". MAT, maßgebliche Außentemperatur Die maßgebliche Außentemperatur (Normaußentemperatur) richtet sich je nach Wohnort. Je niedriger die maßgebliche Außentemperatur, desto geringer sollte die Werteinstellung unter "Heizkurvenauswahl" sein. Kapitel 6 | Glossar NIBE™ VVM 310...
  • Seite 75 Wärmetauscher, in dem Kältemittelflüssigkeit durch Aufnahme von Wär- meenergie aus der Luft verdampft wird, wobei sich die Luft abkühlt. Verdichter Komprimiert (verdichtet) das gasförmige Kältemittel. Beim Komprimieren des Kältemittels steigen Druck und Temperatur. Kapitel 6 | Glossar NIBE™ VVM 310...

  • Seite 76: Vorlauftemperatur

    Wärmepumpe Brauchwasserwärme erzeugt, leitet das Ventil das Medium zum Brauchwasserteil. Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solar- kollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 6 | Glossar NIBE™ VVM 310...

  • Seite 77: Index

    Externe Informationen, 13 Informationsfenster, 13 Technische Daten, 70 Statuslampe, 13 Verwendung der virtuellen Tastatur, 21 Fehlersuche, 68 VVM 310 – Eine ausgezeichnete Wahl, 8 VVM 310 – zu Ihren Diensten, 27 Anlage anpassen, 48 Glossar, 71 Brauchwasserkapazität einstellen, 40 Informationen abrufen, 44 Hilfemenü, 22...
  • Seite 78 Wichtige Informationen, 2 VVM 310 – Eine ausgezeichnete Anlagendaten, 2 Wahl, 8 Kontaktinformationen, 6 Seriennummer, 5 Zurück-Taste, 15 Zwischen Seiten blättern, 22 Kapitel 7 | Sachregister NIBE™ VVM 310...
