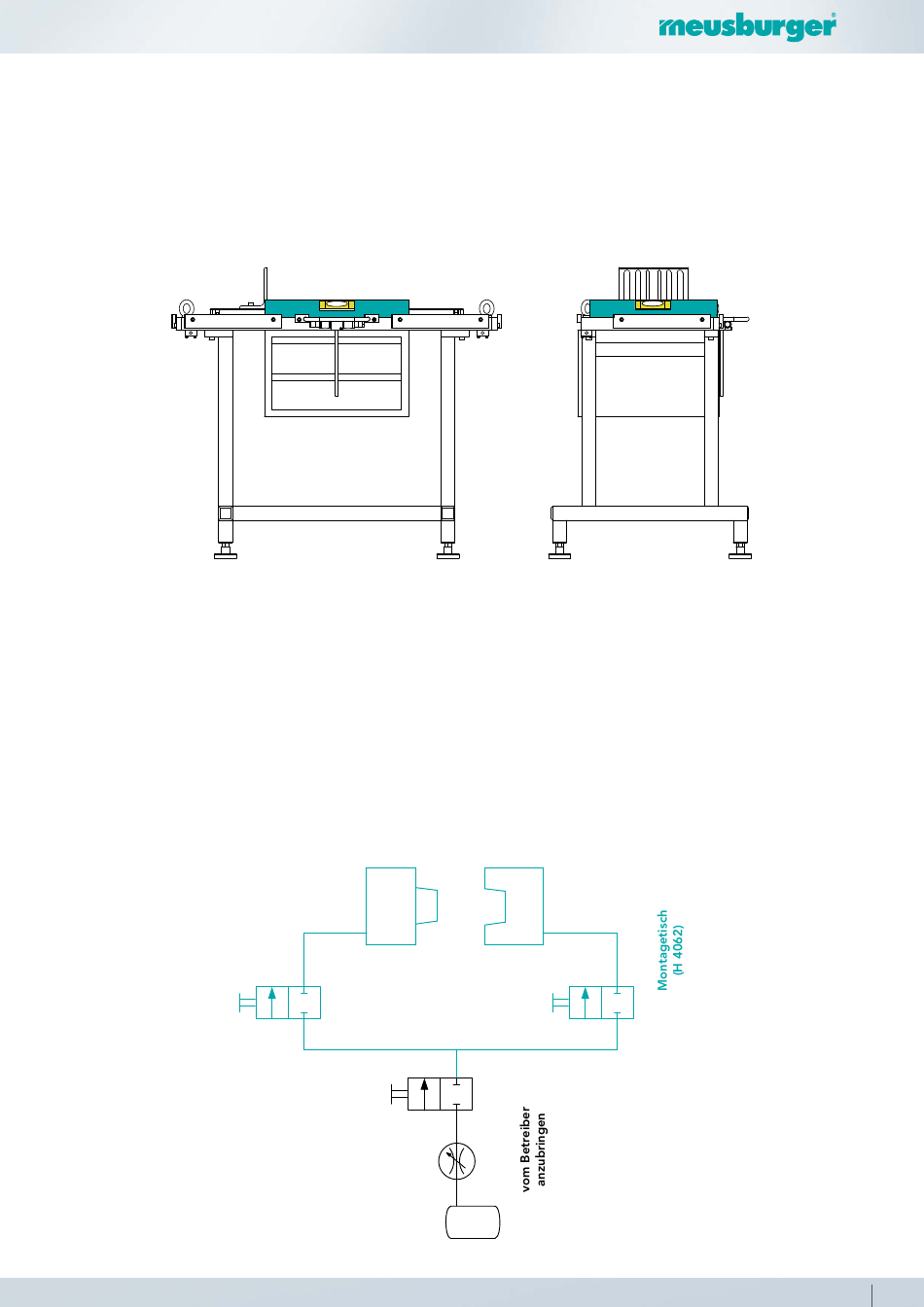

5. Installation, Erstinbetriebnahme
Der Montagetisch muss so platziert sein, dass er einen Mindestabstand von 0,5 m zur Umgebung
nicht unterschreitet. Um die Standsicherheit des Tisches zu gewährleisten, muss er waagerecht auf
festem Untergrund mit Hilfe der mitgelieferten Wasserwaage aufgestellt werden. Dazu dienen die
verstellbaren Stellfüße des Tisches.
Um den max. vorgegebenen Luftdruck nicht zu überschreiten, muss vor Inbetriebnahme ein
Druckregler (nicht im Lieferumfang) vor dem Druckluftanschluss des Montagetisches angebracht
werden. Um eine Sperrmöglichkeit der Druckluftzufuhr zu gewährleisten, muss ebenfalls vor dem
Druckluftanschluss des Montagetisches ein Sperrhahn (nicht im Lieferumfang) installiert werden.
5.1. Druckluftversorgung / Schaltplan Pneumatik
Anschlusselement zum Montagetisch ist eine Kupplung mit d1:9.
bewegliche Paletten
(Verbraucher)
Handschiebeventile
am Tisch
Sperrventil
(Hauptschalter)
Druckregler mit
Manometer
Druckluftquelle
7
