Inhaltszusammenfassung für IFM Electronic efector100 ICE

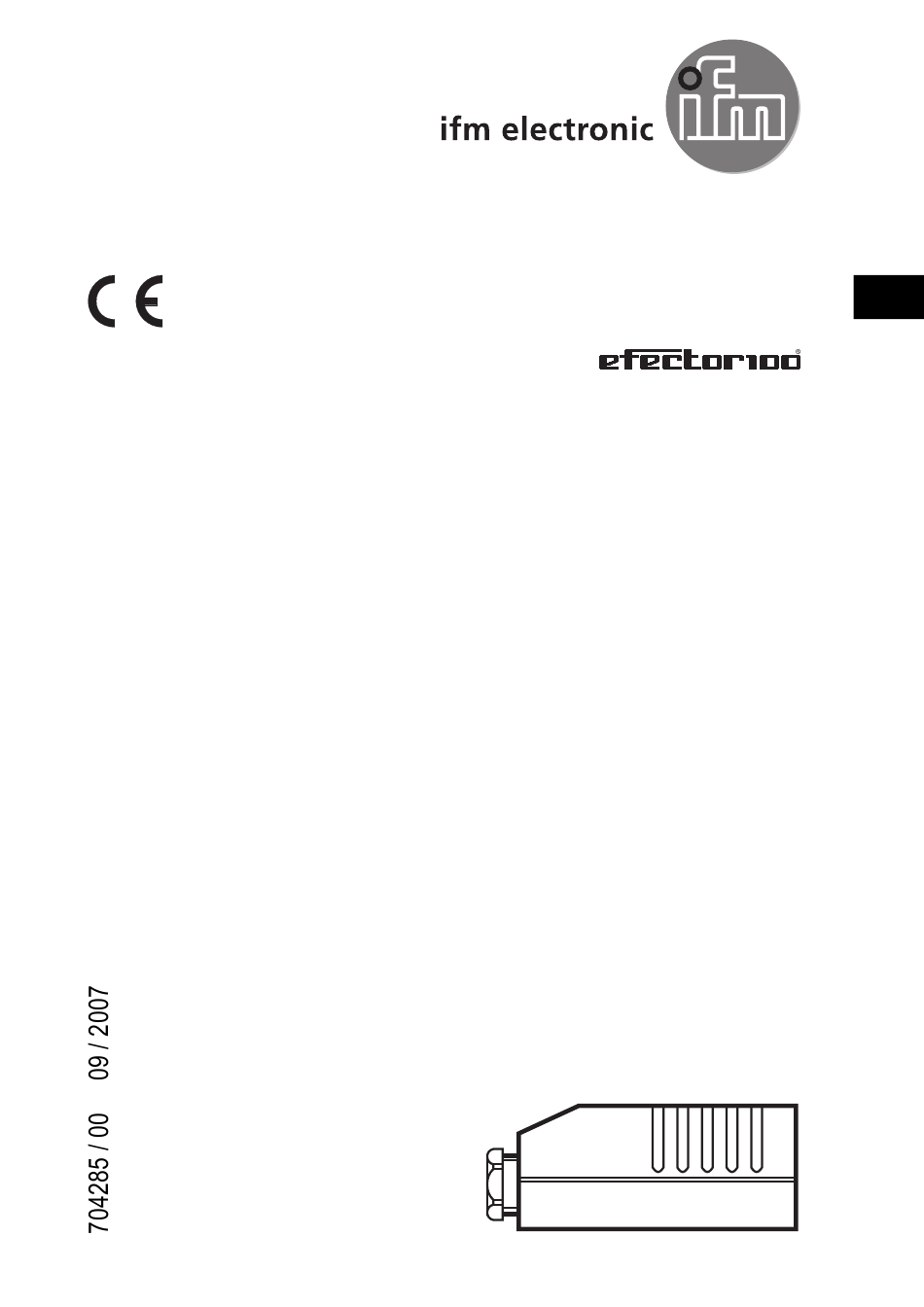

- Seite 1 Betriebsanleitung Induktiver Sensor...

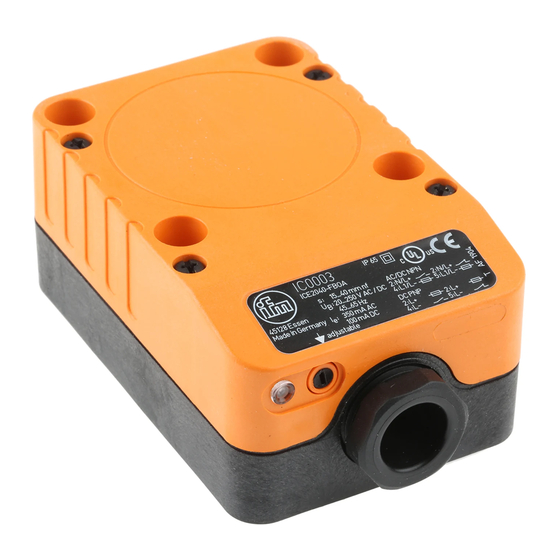

- Seite 2 Bestimmungsgemäße Verwendung Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand einstellbar von 15 bis 40 mm; (Werte nach Norm-Messung auf ST 37; bei anderen Metallen kürzer). Bei Änderungen der Umgebungstemperatur im Bereich -25°C bis +80°C kann der eingestellte Schaltpunkt um ±10% schwan- ken.
- Seite 3 Elektrischer Anschluss Schalten Sie die Anlage spannungsfrei. Öffnen Sie den Sensor; schließen Sie die Kabel nach den Angaben auf dem Typenschild an. Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben. Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Justierung Potentiometer Schaltabstand...
