Licht-Management
1. Gefahrenhinweis
2. Funktion
3. Bedienung
825 548 03
Stand: Apr-09
Bedienungsanleitung

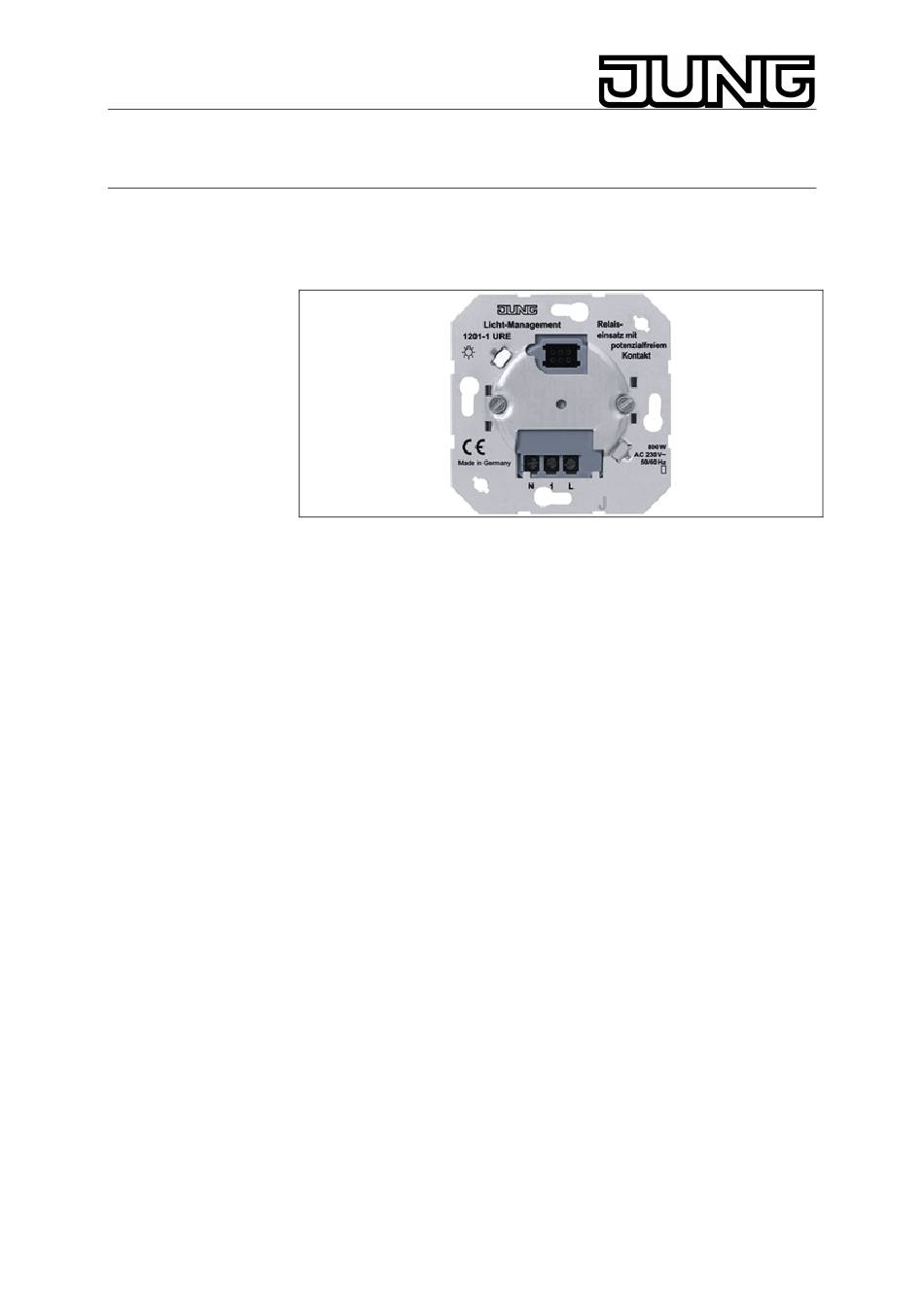

Relaiseinsatz mit potentialfreiem Kontakt
Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft ausgeführt werden.
Nicht zum Freischalten geeignet.
Um elektrischen Schlag zu vermeiden, bei Arbeiten am Gerät oder
vor Auswechseln der Lampe Netzspannung freischalten
(Sicherungsautomat ausschalten).
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
Relaiseinsatz mit potenzialfreiem Kontakt zum Schalten umfangreicher
Lichtquellen:
•
230V Glühlampen
•
230V Halogenlampen
Schaltbefehle erfolgen durch Betätigung der Abdeckungen vom
Relaiseinsatz mit potenzialfreiem Kontakt, von Nebenstelle oder Funk-
Sender.
Diese Bedienungsanleitung beschreibt die Funktionalität in Kombination
mit der manuellen Kurzhub-Taste.
Die genaue Funktionalität bei Verwendung anderer Aufsätze bzw. der
Fernbedienung entnehmen Sie der entsprechenden
Bedienungsanleitung.
Betätigung der Bedienfläche OBEN, UNTEN, Vollfläche: Ein-,
Ausschalten (Toggeln)
Relaiseinsatz
mit potentialfreiem Kontakt
Art. Nr.: 1201-1 URE
Werbung
Verwandte Anleitungen für Jung 1201-1 URE
Inhaltszusammenfassung für Jung 1201-1 URE
- Seite 1 Licht-Management Relaiseinsatz mit potentialfreiem Kontakt Art. Nr.: 1201-1 URE Bedienungsanleitung Relaiseinsatz mit potentialfreiem Kontakt 1. Gefahrenhinweis Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Nicht zum Freischalten geeignet. Um elektrischen Schlag zu vermeiden, bei Arbeiten am Gerät oder vor Auswechseln der Lampe Netzspannung freischalten (Sicherungsautomat ausschalten).
- Seite 2 Licht-Management Relaiseinsatz mit potentialfreiem Kontakt Art. Nr.: 1201-1 URE 4. Installationshinweise Den Relaiseinsatz mit potenzialfreiem Kontakt in einer Gerätedose nach DIN 49073 montieren (Bild A). Die Anschlussklemmen des Einsatzes (1) müssen dabei unten liegen. Den Relaiseinsatz mit potenzialfreiem Kontakt nur in Kombination mit einem Aufsatz verwenden.
- Seite 3 Licht-Management Relaiseinsatz mit potentialfreiem Kontakt Art. Nr.: 1201-1 URE 5. Kurzschlussschutz Für den Geräteschutz einen Leitungsschutzschalter 10 A vorschalten. Anschluss Relaiseinsatz mit potenzialfreiem Kontakt (1) gemäß Bild B. Max. Anschlussleistung und Lastspezifikation entsprechend technischer Daten beachten. Je nach Montageart die max. Anschlussleistung reduzieren: - 10% pro 5°C Überschreitung von Umgebungstemperatur 25°C,...
- Seite 4 Art. Nr.: 1201-1 URE 8. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
