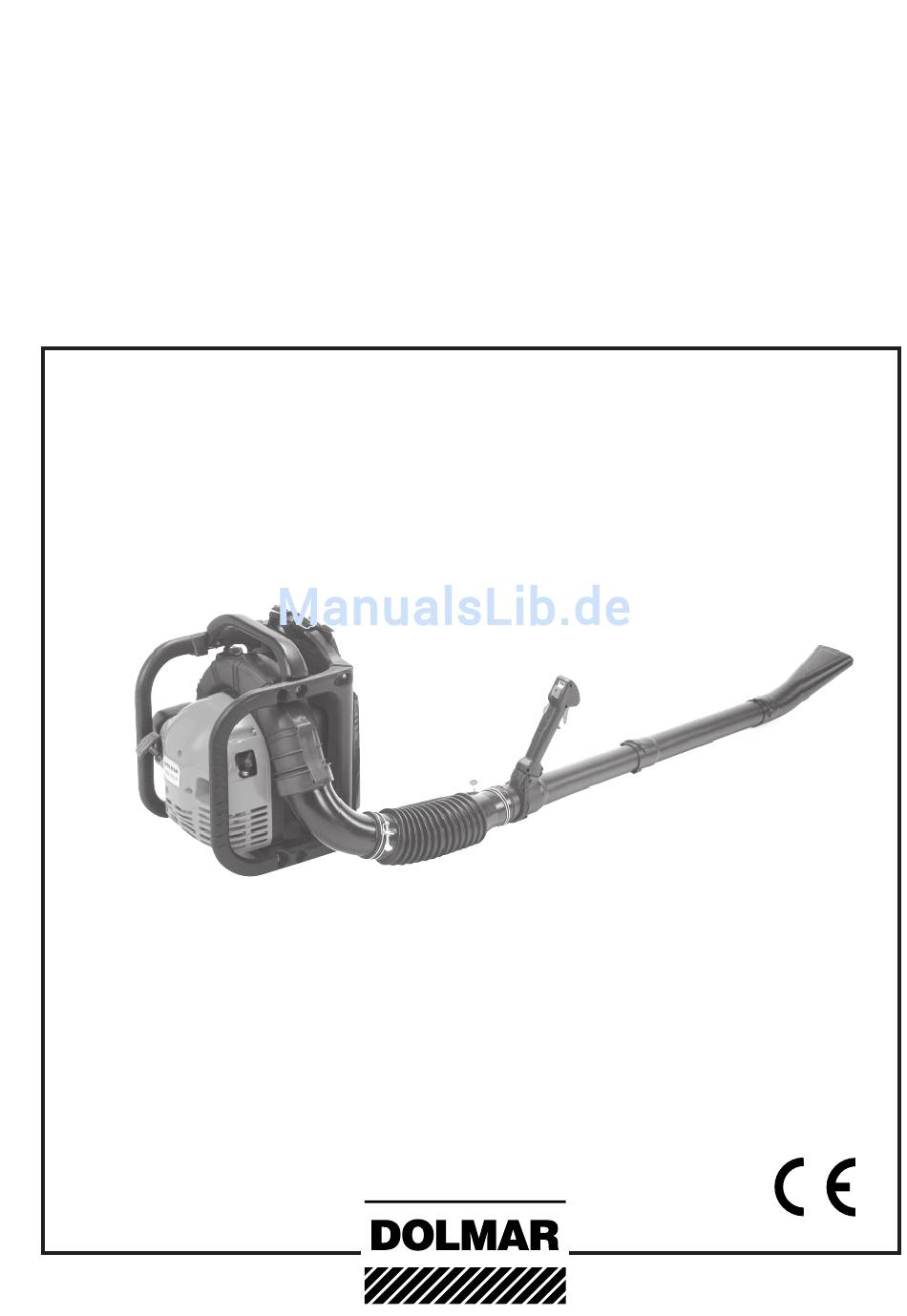

- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PB-500 R http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Wir gratulieren Ihnen zu Ihrem neuen DOLMAR Blasgerät. EU-Konformitätserklärung ..........2 Bei dem PB-500 R handelt es sich um ein besonders starkes Verpackung ................. 2 Gerät zum Zusammenfegen von Laub, gemähtem Gras, Lieferumfang ............... 3 Heckenschnitt, Papier etc. mittels eines kräftigen Luftstroms. -
Seite 3: Lieferumfang
Lieferumfang 1. Blasgerät PB-500 R 2. Flachdüse 3. Blasrohre 4. Bediengriff 5. Flexschlauch 6. Rohrbogen Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 7. Montagewerkzeug 8. Betriebsanleitung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf dem Gerät und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen:... -
Seite 4: Sicherheitshinweise Allgemeine Hinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanleitung ganz lesen, um sich mit der Handhabung des Blasgerätes vertraut zu machen (1). Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefährden. Blasgerät nur an Benutzer ausleihen, die bereits Erfahrung mit einem Blasgerät haben. -
Seite 5: Tanken
Tanken Beim Betanken des Blasgerätes ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken das Blasgerät abkühlen lassen. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Kraftstoffdämpfe nicht einatmen. Das Einatmen von Kraft- stoffdämpfen kann körperliche Schäden verursachen. Beim Betanken Schutzhandschuhe tragen. -
Seite 6: Arbeitsverhalten Und -Technik
Das Blasgerät ist so zu handhaben, dass Abgase nicht eingeatmet werden können. Nicht in geschlossenen Räumen arbeiten (Erstickungs- STOP und Vergiftungsgefahr). Kohlenmonoxyd ist ein geruchloses Gas und sammelt sich am Boden. Für ausreichenden Luft- austausch im Arbeitsgebiet sorgen. In Arbeitspausen und vor dem Verlassen ist das Blasgerät auszuschalten und so abzustellen, dass niemand gefährdet •... -
Seite 7: Instandhaltung
Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit aus- geführt werden, wie sie in dieser Betriebsanleitung beschrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen und Zubehör ist mit erhöhter Unfallgefahr zu rechnen. -
Seite 8: Technische Daten
WA av Schwingbeschleunigung a am Bediengriff nach ISO 8662 h,w av Kraftstofftank-Inhalt Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50:1 - bei Verwendung anderer Öle 25:1 Maße (ohne Blasrohr) Länge x Breite x Höhe 310 x 460 x 435 Gewicht (Tank leer, mit Blasrohr und Flachdüse) Daten berücksichtigen die Betriebszustände Leerlauf und Höchstdrehzahl zu gleichen Teilen. -
Seite 9: Montage Der Blasrohre Und Düse
Montage der Blasrohre und Düse ACHTUNG: Bei allen Arbeiten am Blasgerät unbedingt Motor aus- schalten, Kerzenstecker ziehen (siehe Seite 15) und Schutz- STOP handschuhe tragen! ACHTUNG: Blasgerät darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Rohrschelle (1, ø 78 mm) über Flexrohr (2) führen und Blas- rohr mit Drehschaft (3) in Pfeilrichtung einschieben. -
Seite 10: Schultergurte Befestigen Und Einstellen
50:1 Bei Verwendung von DOLMAR Hochleistungs- stufe API-TC) verwendet, das dem Kraftstoff beigemischt wird. Zweitaktöl, d.h. 50 Teile Kraftstoff mit einem Werkseitig wurde der Motor auf das DOLMAR Hochleistungs- Teil Öl mischen. Zweitaktöl mit einem umweltschonenden Mischungsverhält- 25:1 Bei Verwendung von anderen Zweitakt-Motor- nis von 50:1 ausgelegt. - Seite 11 Kraftstofflagerung DOLMAR Hochleistungs-Zweitaktöl (50:1) ist je nach Ver- brauch in folgenden Verpackungsgrößen lieferbar: Kraftstoffe sind nur begrenzt lagerfähig. Kraftstoff und 1 l Best.-Nr. 980 008 107 Kraftstoffgemische altern. Überlagerter Kraftstoff und Kraftstoffgemische können so zu Startproblemen füh- 100 ml Best.-Nr. 980 008 106 ren.
-
Seite 12: Vorbereitung Zum Motorstart
ACHTUNG: Vor dem Starten des Blasgerätes mindestens 3 Meter vom Tankplatz entfernen. Unfallverhütungsvorschriften beachten! Blasgerät auf einen freien Platz auf den Boden stellen und sicheren Stand einnehmen. Blasgerät nur auf dem Boden starten. Das Starten des Blasgerätes auf dem Rücken ist nicht zulässig! Vorbereitung zum Motorstart Start/Stop-Schalter (1) in Pfeilrichtung schieben (Startpositi-... -
Seite 13: Während Des Betriebes
Während des Betriebes Motordrehzahl wird durch Betätigung des Gashebels (3) reguliert (Leerlauf bis Höchstdrehzahl). Festellhebel (2) kann in Pfeilrichtung gedrückt werden, wenn gewünschte Motordrehzahl erreicht wird (Gashebel (3) wird festgestellt). Zum Ändern der Motordrehzahl Feststellhebel (2) wieder lösen (Motor geht in Leerlauf). Hinweis: Möglichst nicht mit Höchstdrehzahl arbeiten. -
Seite 14: Luftfilter Reinigen
Achtung: Vor allen Wartungsarbeiten am Blasgerät Motor ausschalten, abkühlen lassen und Zündkerzenstecker STOP abziehen (siehe Kapitel „Zündkerze auswechseln”). Luftfilter reinigen Chokehebel in Stellung „geschlossen” bringen, um zu verhin- dern, dass Schmutzpartikel in den Vergaser gelangen. Schraube (1) des Luftfilterdeckels (2) herausdrehen. Lasche (3) unterhalb des Luftfilterdeckels nach unten drücken und Luftfilterdeckel abnehmen. -
Seite 15: Zündkerze Auswechseln
Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Blasgeräten dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite allgemein Gerät gesamt... -
Seite 16: Lagerung
Zündkerze ausbauen, einige Tropfen Motoröl in den Zylinder geben und Anwerfseil mehrmals durchziehen. Anschließend Zündkerze wieder einbauen und festziehen. Blasgerät sorgfältig säubern und in einem trockenen, gut belüfteten Raum aufbewahren. Das Blasgerät muss außerhalb der Reichweite von Kindern aufbewahrt werden. DOLMAR PB-500 R Störungssuche Störung System... -
Seite 17: Werkstattservice, Ersatzteile Und Garantie
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 18: Auszug Aus Der Ersatzteilliste / Zubehör
Auszug aus der Ersatzteilliste PB-500 R Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 381 014 981 Zündkerze 388 350 470 Schaumstoff-Luftfilter Zubehör (nicht im Lieferumfang) Pos. DOLMAR-Nr. Stck. Benennung 944 340 001 Schraubendreher für... -
Seite 19: Raum Für Notizen
Raum für Notizen... - Seite 20 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 416 (11.03 D) http://www.dolmar.com...
