Sampan
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt die Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten
Seite der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Tür
Seitenwandhöhe
Gewicht
alle Angaben circa.

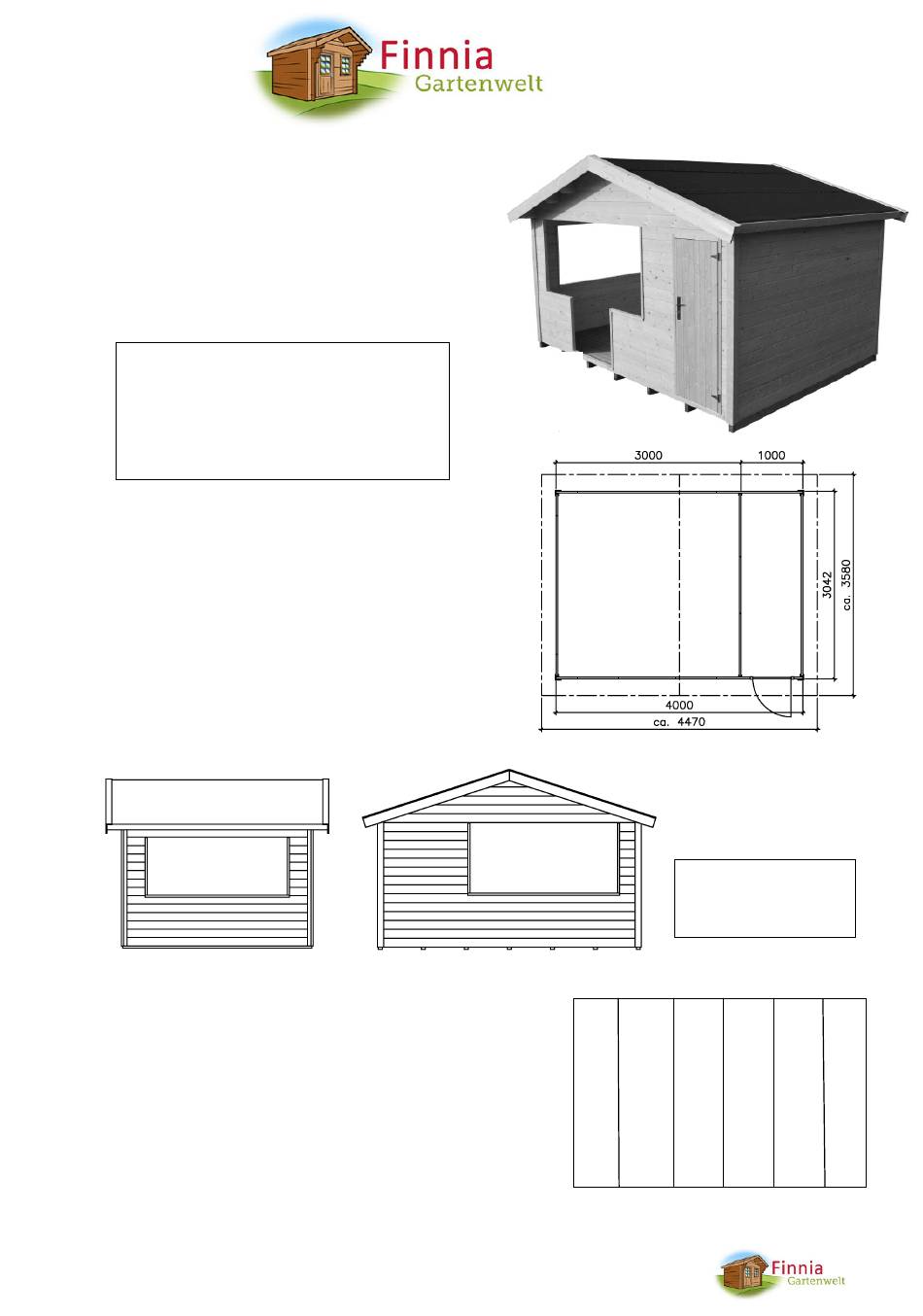

Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 1
28 mm x 135 mm
4000 mm x 3042 mm
4470 mm x 3580 mm
16,4 m²
2730 mm
612 mm B/ 1720 mm H
2030 mm
750 kg
Blockbohlenhaus mit 28mm
Wandstärke
Sockelmaß 4000 mm x 3042 mm
Fundamentplan 7
Fundamenthölzer
1
2
3
4
5
6
7
Werbung
Inhaltszusammenfassung für Finnia Gartenwelt Sampan
- Seite 1 Hausaußenmaß (inkl. 4470 mm x 3580 mm Dachüberstände) Dachfläche 16,4 m² Firsthöhe 2730 mm Türblattmaß Tür 612 mm B/ 1720 mm H Seitenwandhöhe 2030 mm Gewicht 750 kg alle Angaben circa. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 1...
- Seite 2 Feuchtigkeit ausdehnen (und damit werden die Wände um einige cm ‚wachsen’), um sich bei Trockenheit wieder zu setzen. Somit ist auch Verzug von Bohlen, Austritt von Harz sowie Rissbildung, besonders an den Stirnseiten aber Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 2...
- Seite 3 Teile kalkulieren Sie bitte je nach Art und Umfang einen Zeitraum von 3-5 Werktagen ein! allen vorzunehmende Schraub- und Nagelverbindungen gilt: Erst vorbohren, dann nageln oder schrauben. Sonst platzt das Holz auf! Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 3...
- Seite 4 Seitenwände ca. 5 mm über die Fundamenthölzer überstehen müssen. Zeichnung 2c Abbildung ähnlich! Warum ein Streifenfundament? Weil Ihnen dies die optimale Belüftung bietet somit Staunässe verhindert, denn bei Staunässe fault Holz unweiger- Fundamenthölzer Max 50cm lich und schnell. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 4...
- Seite 5 Aufbau geben. Die hier eingedruckten Bezeichnungen erlauben auf der Teileliste (letzte Seite dieser Anleitung) eine einfache Prüfung und Zuordnung anhand der Maße – hier haben wir noch einmal alle Teile mit Bemaßungen (ca.) aufgeführt. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 5...
- Seite 6 Zeichnung 1 Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 6...
- Seite 7 Die Wand E zeigt die Trennwand zwischen Haus und Sitzbereich! In dieser Wand können Sie auf Wunsch die Barklappe montieren. Das benötigte Material haben wir Ihnen mitgeliefert! Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 7...
- Seite 8 Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 8...
-
Seite 9: Montage Der Wände
Einen Gesamteindruck der Konstruktion geben Ihnen die Zeich- nungen. Die ‚Eckpfosten‘ des Wandaufbaus Ihres Gartenhauses sind die 4 Profilleisten S2 diese werden später ergänzt und abgedeckt durch die 4 Leisten S1 (siehe Teileliste und Zeichnungen). Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 9... - Seite 10 Wenn Sie sich mit diesem System vertraut gemacht haben, bauen Sie die Wände nach Zeichnung 1 weiter hoch. Sehr wichtig ist die gleichmäßige Verarbeitung der Bohlen; diese müssen immer pass- genau Nut-in-Feder auf exakt der gleichen Höhe zusammengesetzt werden. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 10...
- Seite 11 Bodenfläche (Betonpflaster oder Garagenboden) die drei Rahmenleisten liegend Schlitz in Zapfen zusammenzustecken (Scharniere zeigen nach oben) und mit ein/zwei Schrauben / Nägeln leicht miteinander zu verbinden (hier bitte unbedingt vorbohren). Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 11...
- Seite 12 Einregulieren des Türflügels durch Ausrichten des Rahmens im Wandausschnitt zu ermöglichen. Eine Verschraubung erfolgt nur durch den unteren Rahmen in die unterste Wandbohlenlage. Das Türblatt wird mit den beiligenden Scharnieren mittig im Türrahmen platziert und befestigt. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 12...
- Seite 13 Arbeiten Sie sicher – sichern Sie die Giebel während der nächsten Arbeitsschritte vor Herabfallen. Die Endstabilität wird durch den Einbau der Dachfläche erreicht. Verkleiden Sie nun noch die 4 Ecken mit den Abdeckleisten S1 gem Zeichnung auf Seite 10. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 13...
- Seite 14 Legen Sie die komplette Fläche aus und vermitteln die Dielen so, dass besagte, kleine Spalte bleiben. Ist die Fläche gut ausgeglichen bzw. ein gleichmäßiges Spaltmaß zwischen den Bohlen erreicht, werden die Dielen mit den Fundamenthölzern gut vernagelt oder verschraubt. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 14...
- Seite 15 Montage der Inneren Wand und Durchreiche Montieren Sie zunächst die beiden U-Profile E4 2315mm lang gem. folgender Zeichnungen an der Vorder und Rückwand Ihres Hauses: E4 2315 mm Mittelwand E1-E3 Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 15...
- Seite 16 Vorder- bzw. Rückwandbohlen ein! Zusätzlich achten Sie bitte auf eine exakt lotrechte Positionierung sowie einen einen korrekten Abschluß an der oberen Kante des Giebeldreiecks: Innenansicht: Bündiger Abschluss mit dem Giebelreieck! Exakt lotrechte Montage / Befestigung mit Schrauben 3,5x30 Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 16...
- Seite 17 Wir zeigen hier den Einbau anhand einer mittigen Platzierung! Zunächst beginnen Sie, indem Sie die Wandbohlen für die Öffnung vorbereiten. Hierzu müssen vier der Wandbohlen E2 exakt identisch zugesägt werden. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 17...
- Seite 18 Nun sollte der Rahmen für die Durchreiche aus den Profilen G11 und G12 vormontiert werden. Bohren Sie bitte auch hier vor und verwenden für die Befestigung untereinander die Scharuben 3,5x40. Siehe Zeichnung: Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 18...
- Seite 19 Die restlichen Bohlen und der Rahmen wird ebenfalls mit dünnen Nägeln an den Wandbohlen befestigt! Nachdem die Wand E fertig gestellt worden ist, folgt die Montage des ausklappbaren Verschlusses der Durchreiche: Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 19...
- Seite 20 Außenseite ( Außenbereich) mit beiligenden Scharnieren. Von der Inneseite (Barseite ) her wird der Feststellriegel so montiert, dass dieser hinter den oberen Rahmen G12 greift und die Klappe somit verriegelt werden kann. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 20...
- Seite 21 Ermitteln Sie die richtige Anbauhöhe indem Sie Barklappe um 90° öffnen und den auseinandergekplatten Arm in die entsprechende Position bringen. Markieren Sie die Bohrlöcher mit einem Bleistift oder ähnlich, bohren leicht vor und befestigen Sie die Arme gemäß folgender Abbildung. Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 21...
- Seite 22 Pfetten G1 ( Firstpfette 3550mm lang ) und G2 ( 3 x Mittelpfetten 3550mm lang ) montiert werden. Mittelpfetten G2 Mittelpfette G2 Firstpfette G1 Eckpfetten C4 Eckpfetten C4 Giebeldreieck A7 / B4 Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 22...
- Seite 23 Verarbeitung Dachprofile und Fußbodendielen ….nicht zu stramm Nut-in-Feder verlegen. Lassen Sie ein wenig Spiel, damit das Holz arbeiten kann und die Fläche sich nicht hebt oder wölbt! Blockbohlenhaus Sampan 28mm (Grill 5-1) , 24.11.2014 Seite 23...
- Seite 24 Außenkante der Pfetten / obere Dachkante C3, eines rechte Dachfläche, eines linke Dachfläche. Nicht zu stramm in der Nut- und Federverbindung, damit sich die Dachbretter später nicht wölben. Zeichnung 6d A9/B6 A8/B5 Blockbohlenhaus Sampan 28mm , Aufbauanleitung – 24.11.2014 Seite 24...
- Seite 25 ähnlich hochwertige Dachbaustoffe. Beachten Sie aber unbedingt, dass Sie einen Überstand von 2-3cm als Tropfkante an den Seiten belassen, ansonsten dringt abfließendes Wasser in das Holzdach ein und führt umgehend zu Schäden. Blockbohlenhaus Sampan 28mm , Aufbauanleitung – 24.11.2014 Seite 25...
- Seite 26 Lebensdauer Ihres Blockbohlen- hauses. Lassen Sie sich von Ihrem Verkäufer über die vielfältigen Möglichkeiten qualitativ hochwertiger Dacheindeckungen informieren. Dies sollten Sie auch berücksichtigen, wenn Sie den Abschluss zu den Windfedern hin ausführen. Blockbohlenhaus Sampan 28mm , Aufbauanleitung – 24.11.2014 Seite 26...
- Seite 27 7. Fertigstellung Abschließend verkleiden Sie noch den Eingangsbereich und die Fensteröffnung mit den U-Profilen U1-U5: Blockbohlenhaus Sampan 28mm , Aufbauanleitung – 24.11.2014 Seite 27...
- Seite 28 Ein Tipp: Wenn für die Rahmen statt der Nägel Schrauben verwendet werden (nicht im Lieferumfang enthalten), können bei Bedarf die Rahmen und damit die Gängigkeit der Türflügel besser nachreguliert werden. Blockbohlenhaus Sampan 28mm , Aufbauanleitung – 24.11.2014 Seite 28...
- Seite 29 Türbeschläge Schlösser und Fußleisten sind je nach Fer- tigungsprozess in verschiedenen Varianten enthalten. Abweich- ungen Katalogabbildungen sind möglich. Dach- Fussbodenbretter sind ggf. auf einheitliche Längen zu kappen. Oben angeführte Punkte stellen keine Reklamationsgründe dar. Blockbohlenhaus Sampan 28mm , Aufbauanleitung – 24.11.2014 Seite 29...
- Seite 30 / Dimensionen behalten wir uns in der laufenden Produktion vor. Angegebene Wand- sowie Dach- und Fußbodenstärken sind hiervon ausgenommen. Gesamtsockelmaß der Häuser werden hiervon nicht beeinflusst. Alle angegebenen Maße sind ca. Maße. Blockbohlenhaus Sampan 28mm , Aufbauanleitung – 24.11.2014 Seite 30...
- Seite 31 Teileliste Sampan / 28mm 4000 mm x 3042 mm Seite 1 von 2 Beschädigte oder fehlerhafte Abmessungen in Teile unter Angabe der Beschreibung Anzahl Marke Kontrolle mm ca. Anzahl in der Spalte Kontrolle markieren: Fundamenthölzer 36 x 60 x 3040...
- Seite 32 Teileliste Sampan / 28mm 4000 mm x 3042mm Seite 2 von 2 Kontrolle Abmessungen in Beschreibung Anzahl Marke mm ca. Tür, typ J27 38 x 612 x 1720 Rahmen für Tür, oben 42 x 43 x 662 Rahmen für Tür, Seiten, links...
