3. Technische Beschreibung
1
2
3 4
1
2
3
4
5 6
3.4

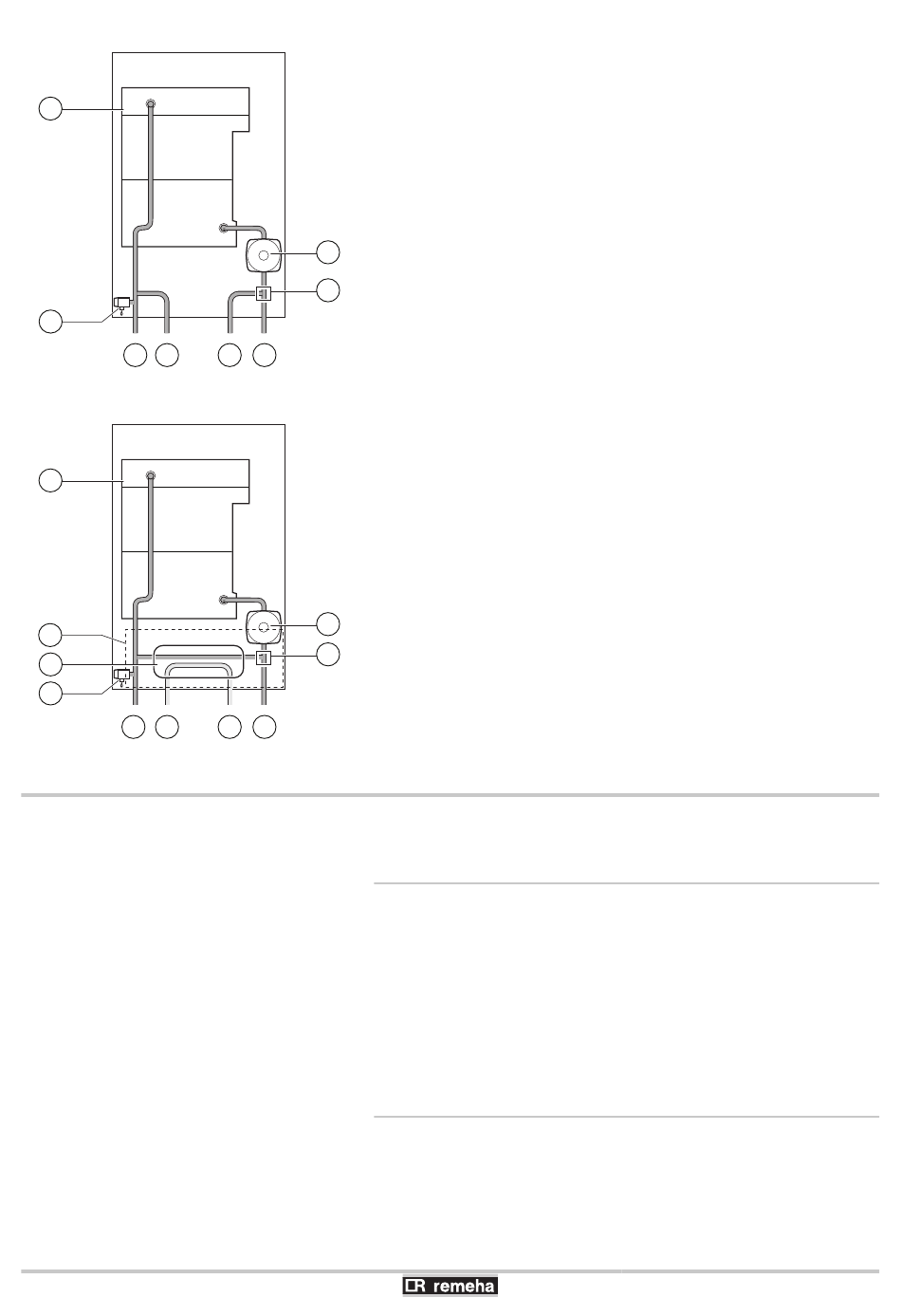

Funktionsprinzip

12
1
2
3
4
5
6
7
8
8
7
5 6
T003806-A
Tzerra M 28C
1
2
3
4
5
6
7
9
8
10
9
10
7 8
T003393-D
3.4.1.
Der Heizkessel ist mit einer elektronischen Temperaturregelung mit
Temperaturfühler für Vorlauf und Rücklauf ausgestattet. Die
Vorlauftemperatur kann von 20°C bis 90°C eingestellt werden. Der
Heizkessel verringert seine Leistung, wenn der Temperatursollwert
des Heizungsvorlaufs erreicht ist. Die Abschalttemperatur ist gleich
dem Temperatursollwert des Heizungsvorlaufs + 5 °C.
3.4.2.
Der Heizkessel ist mit einer Sicherheitsvorrichtung gegen
Wassermangel ausgestattet, die auf den Temperaturmesswerten
basiert. Durch Leistungsreduktion bei drohendem Verlust eines
ausreichenden Wasserdurchflusses bleibt der Heizkessel so lange
wie möglich in Betrieb. Bei einem zu geringen Durchlauf (ΔT ≥ 50 °C)
Wärmetauscher (ZH)
Sicherheitsventil
Heizungsvorlauf
Heizungsvorlauf (Sekundärkreis)
Rücklauf Heizkreis (Sekundärkreis)
Rücklauf Heizkreis
3-Wege-Mischer
Umwälzpumpe (ZH)
Wärmetauscher (ZH)
Hydroblock
Plattenwärmetauscher (WW)
Sicherheitsventil
Heizungsvorlauf
Warmwasseraustritt (WW)
Kaltwassereintritt
Rücklauf Heizkreis
Umwälzpumpe (ZH)
3-Wege-Mischer

Regelung der Wassertemperatur

Sicherheitsvorrichtung gegen
Wassermangel
Tzerra M 15DS - 24DS - 28C
250612 - 7600464-02
