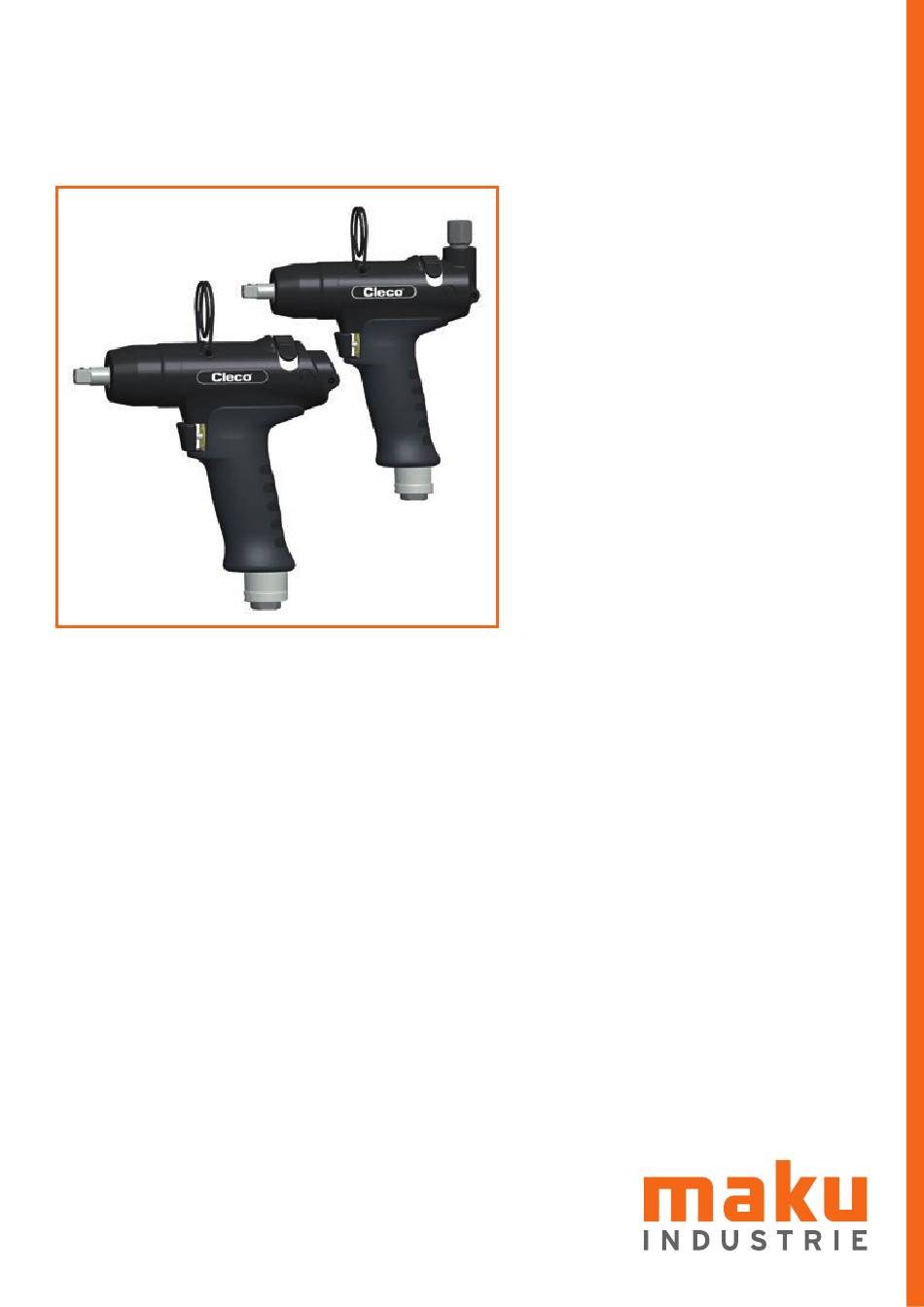

Bedienungsanleitung – Cleco – 20PHH... / 20PHHA...
Impulsschrauber ohne Abschaltung
Cleco 20PHH
1. Sicherheit —
ab Seite 2
1.1 Darstellung Hinweise
1.2 Grundsätze sicherheitsgerechten Arbeitens
1.3 Ausbildung des Personals
1.4 Persönliche Schutzausrüstung
1.5 Bestimmungsgemäße Verwendung
1.6 Lärm und Vibration
2. Lieferumfang —
3. Produktbeschreibung —
3.1 Bedienungs- und Funktionselemente
3.2 Optionen
4. Vor der Inbetriebnahme —
4.1 Luftzuführung
4.2 Luftanschluss wechseln: oben / unten
(nur bei 20PHHA)
4.3 Werkzeug anschließen
4.4 Werkzeug einrichten
4.5 Fehlersuche
5
Wartung —
ab Seite 10
5.1 Wartungsplan
5.2 Reserveöl befüllen
5.3 Komplett-Ölbefüllung
maku GmbH & Co. KG
Eisenbahnstraße 22 – 24
73630 Remshalden
Tel. 07151 / 903 95-0
Fax 07151 / 903 95-99
www.maku-industrie.de
Cleco 20PHHA
Seite 4
Seite 5
ab Seite 6
6
Demontageanleitung —
6.1 Motor-Einheit demontieren
6.2 Einschaltventil demontieren
6.3 Impuls-Einheit demontieren
7. Montageanleitung —
7.1 Motor-Einheit montieren
7.2 Impuls-Einheit montieren
8. Ersatzteile —
ab Seite 19
8.1 Pistolengriff 20PHH...
8.2 Pistolengriff 20PHHA...
8.3 Motor-Einheit
8.4 Impuls-Einheit
8.5 Vorrichtungs-Bestellliste
9
Technische Daten —
9.1 Abmessungen 20PHH... in mm
9.2 Abmessungen 20PHHA... in mm
9.3 Leistungsdaten
9.4 Umgebungsbedingungen
10 Service —
Seite 31
11 Entsorgung —
Seite 31
ab Seite 15
ab Seite 17
ab Seite 29
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cleco 20PHHA Serie
Inhaltszusammenfassung für Cleco 20PHHA Serie
- Seite 1 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Cleco 20PHHA Cleco 20PHH 1. Sicherheit — ab Seite 2 Demontageanleitung — ab Seite 15 1.1 Darstellung Hinweise 6.1 Motor-Einheit demontieren 1.2 Grundsätze sicherheitsgerechten Arbeitens 6.2 Einschaltventil demontieren 1.3 Ausbildung des Personals 6.3 Impuls-Einheit demontieren...
-
Seite 2: Modell-Schlüssel
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Modell-Schlüssel Sicherheit Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr. - Seite 3 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Grundsätze sicherheitsgerechten Arbeitens Sämtliche Anweisungen sind zu lesen. Eine Missachtung der nachstehend aufgeführten Anweisungen kann schwere Verletzungen zur Folge haben. Mit maximal 700 kPa Arbeitsdruck (gemessen am Lufteinlass des Werkzeugs) arbeiten.
- Seite 4 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Bestimmungsgemäße Verwendung Der 20PHH ist ausschließlich bestimmt zum Verschrauben und Lösen von Gewindeverbindungen. • Nicht als Hammer verwenden. • Nicht baulich verändern. • Nicht in explosionsgefährdeten Bereichen verwenden Lärm und Vibration Schalldruckpegel Lp gemäß...
-
Seite 5: Produktbeschreibung
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Produktbeschreibung Bedienungs- und Funktionselement 20PHHA... 20PHH... Position Benennung Drehrichtungsschalter Abluftdrossel: Drehmomenteinstellung, siehe Abb. 4-1 , Seite 8 Luftanschluss Start-Taste Reserveöl, siehe 5.2 Reserveöl befüllen, Seite 11 Aufhängung Optionen Schutzhülle Bestell-Nr. 937447PT – 20PHH... - Seite 6 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Vor der Inbetriebnahme Luftzuführung Parameter Daten Druckluftschlauch Innen-ø 3/8“ (ø 9,5 mm), max. 5 m lang Luftanschluss 1/4“ NPT, Innen-ø ≥7,5 mm • Sicherstellen, dass der Druck vor dem Druckregler um mindestens 0,5 bar höher ist als der einzustellende Fließdruck am Werkzeug.
- Seite 7 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Luftanschluss wechseln: oben / unten (nur bei 20PHHA) Der Luftanschluss ist im Auslieferzustand UNTEN mit einer Verschlussschraube verschlossen. Bei Wechsel der Luftzuführung von oben nach unten: Siebträger in Luftanschluss OBEN entfernen (und aufbewahren) siehe 8.2 Pistolengriff 20PHHA…, Seite 22, Einzelheit x.
- Seite 8 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Werkzeug einrichten Das Werkzeug muss für die gewünschte Verschraubung eingestellt werden. 4.4.1 Drehmoment einstellen Einstell-Beispiel: Abb. 4-1 Verschraubung 14 Nm Schraube M6 10.9 Drehzahl ca. 4800 /min einstellen Um eine verbesserte Wiederholgenauigkeit bei Verschraubungen zu erzielen, die Drehzahl am Werkzeug solange abdrosseln, bis das gewünschte Drehmoment mit dem Drehende der...
-
Seite 9: Fehlersuche
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Fehlersuche Fehler Mögliche Ursachen Maßnahmen und Abhilfen Werkzeug zu stark Drehmoment zu hoch eingestellt Drehmomenteinstellung reduzieren, siehe 4.4.2 Drehmoment ändern, Seite 8 Werkzeug zu schwach Arbeitsdruck zu gering Querschnitt Schlauch und Kupplung prüfen: Innen-ø... -
Seite 10: Wartung
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Wartung Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme – vor Wartungsarbeiten das Werkzeug von der Druckluftleitung trennen. Wartungsplan Eine regelmäßige Wartung mindert Betriebsstörungen, Reparaturkosten und Stillstandzeiten. Wartungsintervall Verschraubungen Maßnahmen 100.000 Aufhängung auf Funktionssicherheit prüfen ... - Seite 11 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung 5.1.1 Kundenspezifischen Wartungsplan rechnerisch bestimmen Ein Wartungsintervall W (1, 2, 3) ist von folgenden Faktoren abhängig. Faktor Angenommener Beschreibung Wert in 5.1 Wartungsplan V1 = 100.000 Anzahl der Verschraubungen, nach welchen Apex Tool Group V2 = 500.000...
- Seite 12 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Beide Enden entsprechend Abbildung ausrichten (interne Ausgleichsbohrung wird geöffnet) Um Lufteinschlüsse zu vermeiden, die Spritze abdichtend ansetzen und Reserveöl Befüllbohrung mit Öl eben befüllen einfüllen bis Abstand x für Distanzhalter <B2>...
-
Seite 13: Komplett-Ölbefüllung
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Komplett-Ölbefüllung Wenn kein Pulsaufbau mehr erfolgt oder die Impulseinheit demontiert und montiert wurde, dann muss die Impulseinheit komplett neu mit Öl befüllt werden: Öl Bestell-Nr. 925715, ESSO-UNIVIS HVI26, ca. 2 Liter, Temperatur 20 ±5 °C ... - Seite 14 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Impuls-Einheit abkuppeln und Adapter Spritze abdichtend ansetzen und Reserveöl einfüllen bis Abstand x für Distanzhalter <B2> herausdrehen Um Lufteinschlüsse zu vermeiden, die vorhanden ist Befüll-Bohrung mit Öl eben befüllen.
-
Seite 15: Motor-Einheit Demontieren
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Demontageanleitung Siehe hierzu 8 Ersatzteile, Seite 19 und 8.5 Vorrichtungs-Bestellliste, Seite 28 Motor-Einheit demontieren Lamellenwechsel Lager- / Rotorwechsel <C3> <C3> <C2> <61> <54> <C1> <59> <C1> <59> maku GmbH & Co. KG Eisenbahnstraße 22 –... -
Seite 16: Einschaltventil Demontieren
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Einschaltventil demontieren 2 Federkraft <G> SW 3/8“ Impuls-Einheit demontieren SW 1/2“ Abb. 6-1 Hautreizungen bei direktem Kontakt mit Öl. Tragen Sie Schutzhandschuhe! <D3> Hydraulik-Lamelle steht unter Federkraft! Tragen Sie eine Schutzbrille. -
Seite 17: Motor-Einheit Montieren
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Montageanleitung Siehe hierzu 8 Ersatzteile, Seite 19 und 8.5 Vorrichtungs-Bestellliste, Seite 28 Motor-Einheit montieren • Montage nur nach Explosionszeichnung durchführen, siehe 8.3 Motor-Einheit, Seite 24. Falsche Montage führt zu unkontrollierbaren Reaktionen, z. B. unerwarteter Anlauf oder Herausschleudern von Teilen. - Seite 18 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung <61> mit <C8> einpressen <C8> <C8> <61> <60> <56> <C9> Impuls-Einheit montieren Um Beschädigungen zu vermeiden, vor der Montage Dicht- und O-Ringe mit Fett (Best.-Nr. 914392) schmieren. 7.2.1 Montage Hydro-Lamellen <98> <93>...
- Seite 19 <F1> <D2> <D1> <91> Ersatzteile Grundsätzlich nur Cleco-Original-Ersatzteile verwenden. Ein Nichtbeachten kann zu verminderter Leistung und steigendem Wartungsbedarf führen. Bei eingebauten, fabrikatfremden Ersatzteilen ist der Werkzeughersteller berechtigt, sämtliche Gewährleistungsverpflichtungen für nichtig zu erklären. Gerne sind wir für Sie bereit, ein spezielles Angebot für Ersatz- und Verschleißteile auszuarbeiten. Bitte nennen Sie uns folgende Daten: •...
- Seite 20 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung 8.1 Pistolengriff 20PHH... maku GmbH & Co. KG Eisenbahnstraße 22 – 24 73630 Remshalden Tel. 07151 / 903 95-0 Fax 07151 / 903 95-99 www.maku-industrie.de...
- Seite 21 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Teil des Motor- Index Best.-Nr. Anzahl Service Kits K1 Benennung Abmessungen Best.-Nr. 936158 936151 Pistolengehäuse komplett 935438 Schalldämpfer 935434 Abluftdrossel 922660 O-Ring 16 x 1,5 935437 Luftanschluss 905031 Sieb 905599...
- Seite 22 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung 8.2 Pistolengriff 20PHHA... 4 Klebstoff, Best.-Nr. 914860PT 5 Fett, Best.-Nr. 914392 maku GmbH & Co. KG Eisenbahnstraße 22 – 24 73630 Remshalden Tel. 07151 / 903 95-0 Fax 07151 / 903 95-99 www.maku-industrie.de...
- Seite 23 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Teil des Motor- Index Best.-Nr. Anzahl Service Kits K1 Benennung Abmessungen Best.-Nr. 936158 936154 Pistolengehäuse komplett 935438 Schalldämpfer 935434 Abluftdrossel 922660 O-Ring 16 x 1,5 935437 Luftanschluss 905031 Sieb 905599...
- Seite 24 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Motor-Einheit Axialspiel, siehe 7.1.1 Rotordeckel montieren, Seite 17 maku GmbH & Co. KG Eisenbahnstraße 22 – 24 73630 Remshalden Tel. 07151 / 903 95-0 Fax 07151 / 903 95-99 www.maku-industrie.de...
- Seite 25 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Teil des Motor- Index Best.-Nr. Anzahl Service Kits K1 Benennung Abmessungen Best.-Nr. 936158 936157 Motor-Einheit 936265 Kugel 6,35 POM 936243 Rillenkugellager 12 x 24 x 6; C4 936231 Rotordeckel 935669...
- Seite 26 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Impuls-Einheit Anzugs-Md, siehe 7.2 Impuls-Einheit montieren, Seite 18 Bei Demontage Position der Kugeln in Steuerscheibe beachten. Kugeln in gleicher Position wieder montieren. maku GmbH & Co. KG Eisenbahnstraße 22 – 24 73630 Remshalden Tel.
- Seite 27 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Teil des Motor- Index Best.-Nr. Anzahl Service Kits K2 Best.- Benennung Abmessungen Nr. 936210 Impuls-Einheit S902581 Sicherungsring 18 x 1,2 AR 936034 Passscheibe 19 x 26 x 0,5 1010663 O-Ring...
-
Seite 28: Vorrichtungs-Bestellliste
Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Vorrichtungs-Bestellliste Index / Bestell-Nr. Benennung 928476 Öl-Befüllung komplett 928483 Öl-Befüllung 931968 Befüllstück komplett 936695PT Befüllset Reserveöl 936690PT Ölspritze 937412PT Distanzhalter 938572PT Montage / Demontage Motor-Einheit 933484 Auflage 933481 Halbschalenpaar 933480... - Seite 29 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Technische Daten Abmessungen 20PHH... in mm maku GmbH & Co. KG Eisenbahnstraße 22 – 24 73630 Remshalden Tel. 07151 / 903 95-0 Fax 07151 / 903 95-99 www.maku-industrie.de...
- Seite 30 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Abmessungen 20PHHA... in mm maku GmbH & Co. KG Eisenbahnstraße 22 – 24 73630 Remshalden Tel. 07151 / 903 95-0 Fax 07151 / 903 95-99 www.maku-industrie.de...
- Seite 31 Bedienungsanleitung – Cleco – 20PHH... / 20PHHA... Impulsschrauber ohne Abschaltung Leistungsdaten Empfohlener Leerlauf- Luftverbrauch Drehmomentbereich drehzahl Best.-Nr. m³/min /min min. max. Leerlauf Pulsen 20PHH753 0,84 3/8“ 20PHHA753 0,88 7500 < 0,35 < 0,30 20PHH75Q 0,86 1/4“ 20PHHA75Q 0,92 Umgebungsbedingungen Lagertemperatur -25°C - +60°C Arbeitstemperatur +5°C - +40°C...
