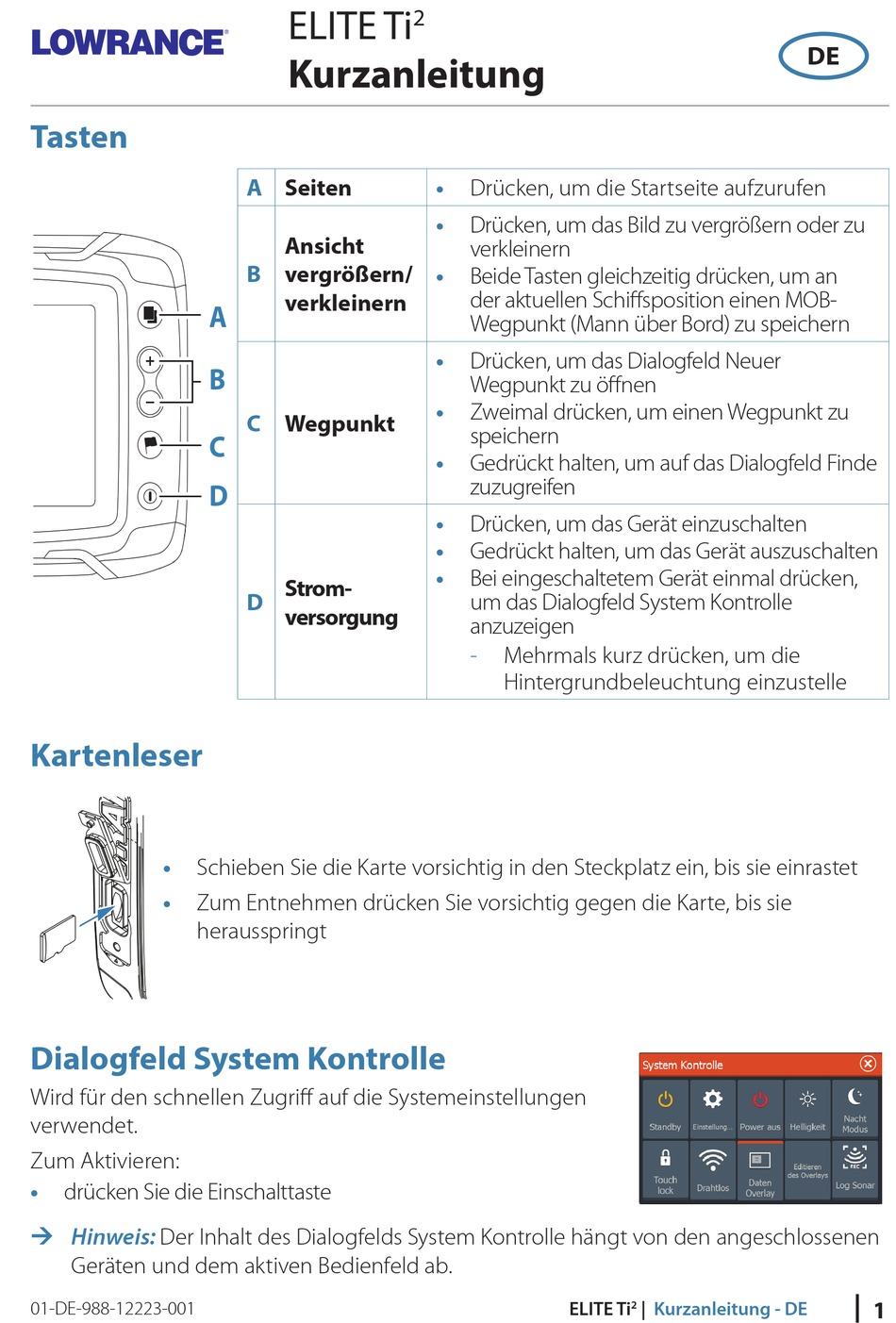

Tasten
Kartenleser
•
Schieben Sie die Karte vorsichtig in den Steckplatz ein, bis sie einrastet
•
Zum Entnehmen drücken Sie vorsichtig gegen die Karte, bis sie
herausspringt
Dialogfeld System Kontrolle
Wird für den schnellen Zugriff auf die Systemeinstellungen
verwendet.
Zum Aktivieren:
•
drücken Sie die Einschalttaste
¼ Hinweis:
Der Inhalt des Dialogfelds System Kontrolle hängt von den angeschlossenen
Geräten und dem aktiven Bedienfeld ab.
01-DE-988-12223-001
ELITE Ti
Kurzanleitung
A
Seiten
Ansicht
B
vergrößern/
verkleinern
A
B
C
Wegpunkt
C
D
Strom-
D
versorgung
2
•
Drücken, um die Startseite aufzurufen
•
Drücken, um das Bild zu vergrößern oder zu
verkleinern
•
Beide Tasten gleichzeitig drücken, um an
der aktuellen Schiffsposition einen MOB-
Wegpunkt (Mann über Bord) zu speichern
•
Drücken, um das Dialogfeld Neuer
Wegpunkt zu öffnen
•
Zweimal drücken, um einen Wegpunkt zu
speichern
•
Gedrückt halten, um auf das Dialogfeld Finde
zuzugreifen
•
Drücken, um das Gerät einzuschalten
•
Gedrückt halten, um das Gerät auszuschalten
•
Bei eingeschaltetem Gerät einmal drücken,
um das Dialogfeld System Kontrolle
anzuzeigen
-
Mehrmals kurz drücken, um die
Hintergrundbeleuchtung einzustelle
ELITE Ti
|
Kurzanleitung - DE
2
DE
|
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lowrance ELITE Ti 2
Inhaltszusammenfassung für Lowrance ELITE Ti 2
- Seite 1 ELITE Ti Kurzanleitung Tasten Seiten • Drücken, um die Startseite aufzurufen • Drücken, um das Bild zu vergrößern oder zu Ansicht verkleinern vergrößern/ • Beide Tasten gleichzeitig drücken, um an der aktuellen Schiffsposition einen MOB- verkleinern Wegpunkt (Mann über Bord) zu speichern •...
-
Seite 2: Hinzufügen Neuer Favoritenseiten
Startseite Aktivieren Sie die Startseite, indem Sie die Taste Seite drücken. Schaltfläche Einstellungen Schaltflächen der Anwendungen Schaltfläche Schließen Favoriten Schaltflächen der Symbolleiste Anwendungsseiten So aktivieren Sie eine Anwendungsseite: • tippen Sie auf die Anwendungsschaltfläche (Vollbildansicht) • tippen Sie auf eine Favoriten-Schaltfläche •... -
Seite 3: Bearbeiten Von Favoritenseiten
Bearbeiten von Favoritenseiten Favoritenseite bearbeiten Favoritenseite löschen Menüs Das Bedienfeldmenü So blenden Sie das Bedienfeldmenü aus: • streichen Sie das Menü nach rechts So setzen Sie das Bedienfeldmenü zurück: • tippen Sie auf die Schaltfläche Menü Menü Einstellungen So aktivieren Sie das Dialogfeld Einstellungen: •... -
Seite 4: Einrichten Des Bildes
Wegpunkte So erstellen Sie einen neuen Wegpunkt: • wählen Sie die Menüoption Neuer Wegpunkt ¼ Hinweis: Wenn der Cursor nicht aktiv ist, wird der Wegpunkt an der Schiffsposition gesetzt. Bei aktivem Cursor wird der Wegpunkt an der ausgewählten Cursorposition gesetzt. Sonar So navigieren Sie durch das Sonarbild: •... -
Seite 5: Sidescan Und Downscan
Sie können das Bild mithilfe der Zoom-Tasten vergrößern und verkleinern Fischanzeige (FishReveal) Wählen Sie Fischanzeige (FishReveal) aus, um Fischbögen im DownScan-Bild anzuzeigen. Produkthandbücher Weitere Produktdokumentation, technische Spezifikationen und Erklärungen finden Sie auf der Produkt-Website unter: www.lowrance.com ELITE Ti Kurzanleitung - DE 01-DE-988-12223-001...
