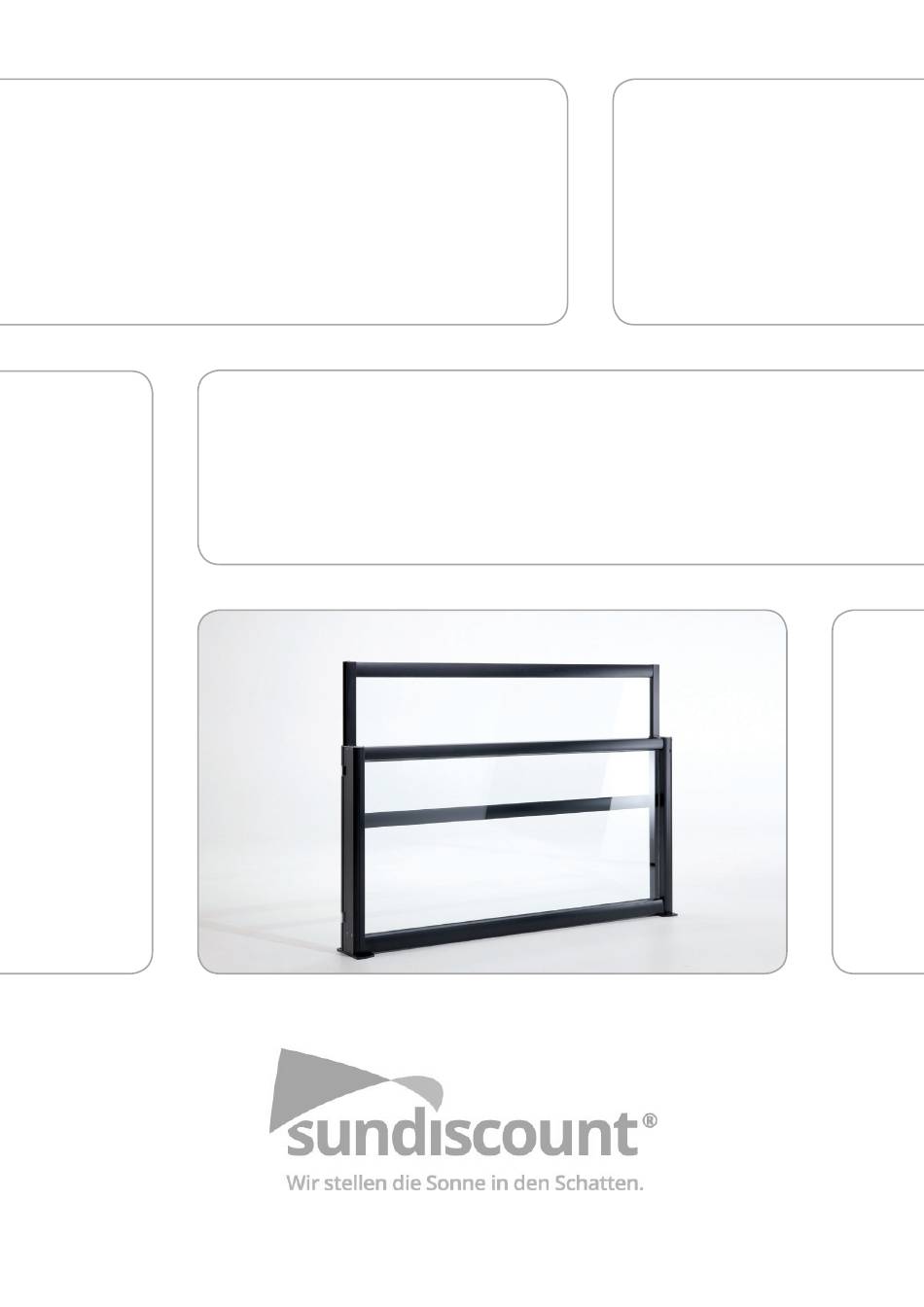

- Seite 1 Montageanleitung Windschutz - ausschiebbar EUROPE 8745 VS Sonnenschutz GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Windschutz EUROPE 8745 Inhaltsverzeichnis Seite Inhalt der Verpackung Benötigtes Werkzeug Wichtig vor dem Montieren Montage der Fußplatte Windschutze verbinden Durchgängiger vertikaler Ständer Verbindung an der Wand Aufmaße der verschiedenen Aufstellungsmöglichkeiten Spezifikationen Füße 7. Anschluss der Bedienung 8. Wartung Technische Änderungen und Druckfehler vorbehalten. -
Seite 3: Notwendiges Werkzeug
Montageanleitung Windschutz EUROPE 8745 Basis-Windschutz Standardausführung inklusive: • Klarglas 5 mm, gehärtet (oben und unten) • Standard-Fußplatten • Abdeckkappen • elektrische Steuerung (Somfy LT 50 Motor mit Schalter) Notwendiges Werkzeug • Bohrmaschine • Rollenmaß • Steinbohrer 14 mm (abhängig von der Montage) • Wasserwaage • Steckschlüssel oder Ratsche 17 • Bleistift • Kreuzschlitzschraubendreher • Silikonspray • Inbusschlüsselset • Montageanleitung Technische Änderungen und Druckfehler vorbehalten. -
Seite 4: Wichtig Vor Dem Montieren
Montageanleitung Windschutz EUROPE 8745 Wichtig vor dem Montieren Allgemeiner Warnhinweis Wenn Sie das Produkt selbst montieren, eigenes Risiko. Benutzen diese Anweisungen nur als ein Hilfsmittel und nur bei der Montage dieses spezifischen Produkts. Vorsicht vor Beschädigungen Verwenden beim Öffnen Verpackung kein Messer oder einen anderen scharfen Gegenstand. Der Inhalt könnte be- schädigt... -
Seite 5: Montage Der Fußplatte
Montageanleitung Windschutz EUROPE 8745 1. Montage der Fußplatte Der Windschutz muss immer einem Betonuntergrund fest montiert werden. Dies muss durch Befestigung der Fußplatten mit Holzgewindeschrauben geschehen. Befolgen Sie zur Montage die Schritte unten: 1. Senken Sie den Windschutz, wenn nötig, zuerst ganz ab. 2. Stellen Sie den Windschutz auf die gewünschte Position und überprüfen Sie, ob er horizontal und vertikal wasserwaagengenau steht. -
Seite 6: Windschutze Verbinden
Montageanleitung Windschutz EUROPE 8745 2. Windschutze verbinden Es ist möglich, mehrere Windschutze miteinander zu verbinden, sodass Sie Ihre Abtrennung so lang machen können, wie Sie es wünschen. Der Windschutz kann blind verbunden werden. Sie müssen die. Verbindung so hoch wie möglich oben im festen Teil montieren. Siehe Abbildung Befolgen Sie zur Montage die Schritte unten: 1. Senken Sie den Windschutz, wenn nötig, zuerst ganz ab. -
Seite 7: Durchgängiger Vertikaler Ständer
Montageanleitung Windschutz EUROPE 8745 3. Durchgängiger vertikaler Ständer Der Windschutz kann optional mit einem durchgängigen vertikalen Ständer geliefert werden. Diese Wahl müssen Sie vorab machen, bei der Bestellung. Eine nachträgliche Anpassung der Ständer ist nicht möglich. Winddicht Ein großer Vorteil der durchgängigen Ständer ist, dass ein winddichtes Ganzes entsteht, wenn der Windschutz verbunden wird. Bei den standardmäßigen (nicht durchgängigen) Ständern befindet sich ein Spalt von 10 mm zwischen den oberen schiebenden Teilen. Beim durchgängigen Ständern entfällt dieser Spalt. Windschutz Abb. .1 Durchgängige Ständer... -
Seite 8: Verbindung An Der Wand
Montageanleitung Windschutz EUROPE 8745 4. Verbindung an der Wand Wenn der Windschutz gegen eine Wand montiert wird, dann kann verschiedene Arten befestigt werden. Sie können zwischen Montage mit einem verlängerten Ständer oder einem U-Profil wählen. Verlängerter Ständer Wenn Ihr Windschutz einem verlängerten Ständer ausgestattet ist, dann kann dieser Ständer direkt an der Wand montiert werden. -
Seite 9: Aufmaße Der Verschiedenen Aufstellungsmöglichkeiten
Montageanleitung Windschutz EUROPE 8745 5. Aufmaße der verschiedenen Aufstellungsmöglichkeiten A = Breite des Windschutzes V = Fester Teil S = Schiebender Teil Achtung! L = Bedienungsseite links Die Bedienungsseite ist die Seite, an der sich der Motor befindet. R = Bedienungsseite rechts Diese Seite ist immer von der Seite mit dem schiebenden Teil (S) gesehen. O = Öffnung zwischen den Windschutzen Abmessungen in mm Standardaufstellung einfach WC.745.00.01.00 WC.745.00.01.01 Aufsicht Standardaufstellung mehrfach WC.745.00.01.00 WC.745.00.01.01 O = 10 mm Aufsicht Achtung! Haben Sie einen Windschutz mit einem Somfy Altus 50 RTS Motor? Stellen Sie dann nie zwei Motorseiten zueinander. Dies kann Störungen verursachen! -
Seite 10: Spezifikationen Der Füße
Montageanleitung Windschutz EUROPE 8745 6. Spezifikationen der Füße Standardaufstellung Befestigungsfuß Standard links Befestigungsfuß Standard rechts WC.745.00.01.00 WC.745.00.01.01 Technische Änderungen und Druckfehler vorbehalten. -
Seite 11: Anschluss Der Bedienung
Montageanleitung Windschutz EUROPE 8745 7. Anschluss der Bedienung Die Bedienungsseite ist die Seite, an der sich der Motor befindet. Diese Seite ist immer von der Seite mit dem schiebenden Teil gesehen. Achtung! Außer bei einer Balkonaufstellung ist diese Seite immer von der Seite mit dem festen Teil gesehen! Somfy Hipro LT50 mit Schalter Der Somfy Hipro LT50 ist ein verkabelter Gestängemotor, der mit einem Abb. Lage des Motors Schalter betätigt wird. Dieser ist standardmäßig eingestellt. Schließen Sie das 3-adrige Kabel des Motors + Stecker entsprechend dem Plan unten an. -
Seite 12: Wartung
Montageanleitung Windschutz EUROPE 8745 8. Wartung Damit Ihr Windschutz optimal funktioniert, muss Ihr Windschutz an einigen Stellen gut gewartet werden. • Profile reinigen Sorgen Sie dafür, dass die Profile sauber bleiben. Sand und Schmutz können die Funktion des schiebbaren Teils verschlechtern. • Unter dem Motor reinigen Bei intensiver Nutzung des Windschutzes empfehlen wir, 4x pro Jahr angesammelten Sand und Blätter unter dem Motor zu entfernen. Der Motor befindet sich links oder rechts unten im horizontalen Träger des festen Teils. Siehe Abbildungen 11.1 und 11.2 und befolgen Sie die Schritte unten: 1. Senken Sie den Windschutz zuerst ganz ab.
