Inhaltszusammenfassung für PeTa Media Mobil

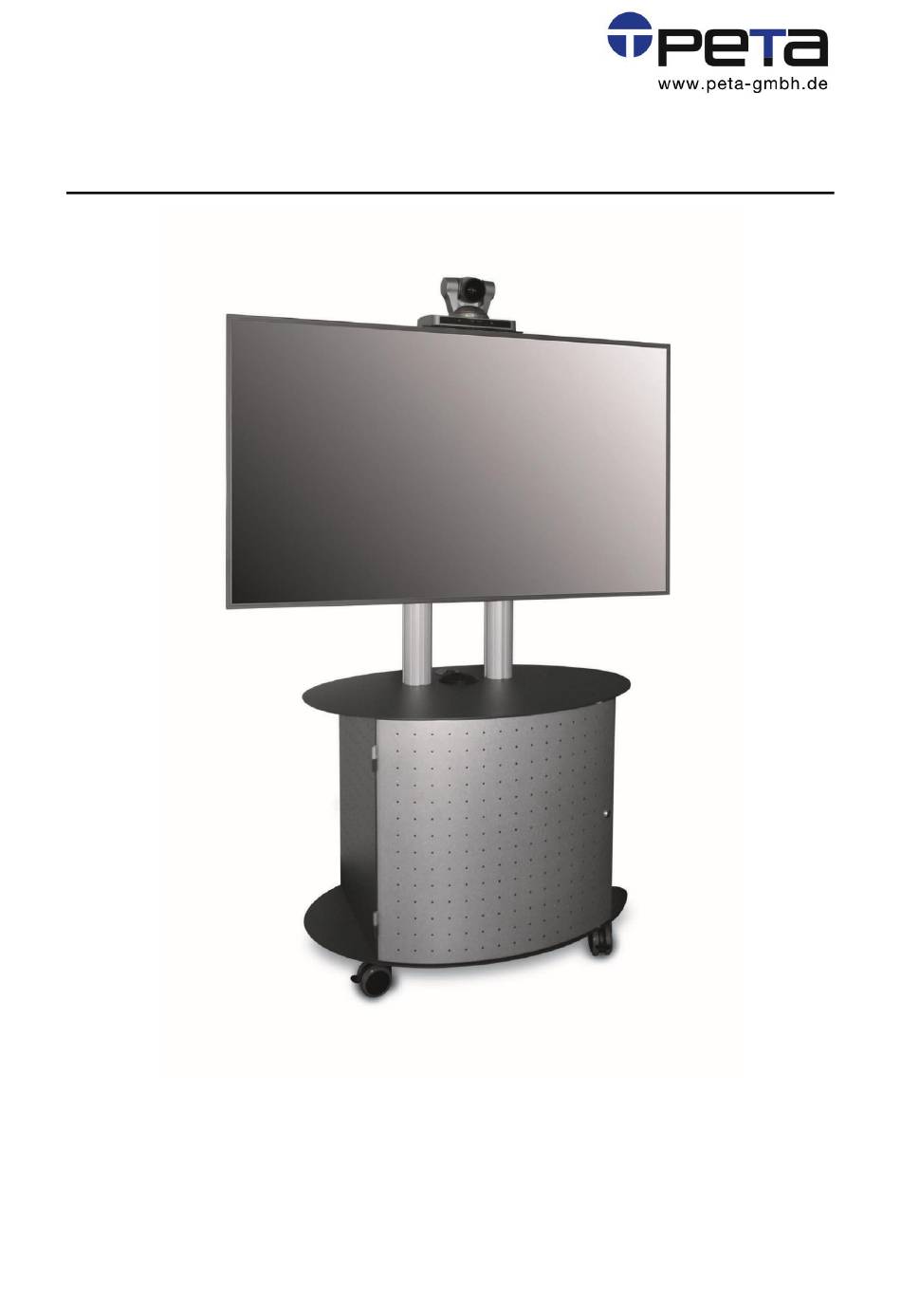

- Seite 1 Montageanleitung für Media Mobil manuell Media Mobil manuell Art.-Nr. 100923...
- Seite 2 Lieferumfang Rohr 8x M8 x 35 Sechskantschrauben + U-Scheiben 2x Runde Rohrabdeckungen 2x PVC Schutzabdeckung Displayhalter 1x Displayschraubensatz 2x M8x16 Klemmhebel 2x Schieber 2x Sicherungswinkel 2x M5x40 Sechskantschrauben + U-Scheibe Einlegeboden 4x M4 x 15 Gewindemuffe 4x M4 x 10 Linsenflanschkopfschrauben 1x 2,5 Imbusschlüssel Videokonferenzablage 2x M6 x 25 Linsenflanschkopfschraube...
-
Seite 3: Montage
B) Montage Befestigen Sie die zwei Aluprofilrohre mit Hilfe der 8 x 35 Sechskantschrauben auf dem Medienschrank. Die Schrauben müssen vom inneren des Schrankes in die Rohre eingeschraubt werden. Achten Sie hierbei darauf, dass sich die Abdeckleisten für den Kabelschacht auf der Rückseite des Mobil´s befinden, und vergessen Sie nicht jeweils den PVC Kratzschutz zwischen Rohr und Medienschrank anzubringen! Befestigen Sie an den oberen Winkeln... - Seite 4 Verlegen Sie nun Ihre Kabel. Sie können hierfür die Kabelschächte nutzen, die direkt in den Medienschrank führen, indem Sie die Abdeckleisten von den Rohren nehmen oder den Kabelschacht auf der Schrankoberseite. Wie auf dem Bild zu sehen, können Sie die Kabel mit dem Kabelbinder (nicht im Lieferumfang) an der Universalhalterung befestigen.
-
Seite 5: Optionales Zubehör
C) Optionales Zubehör Videokonferenzablage Befestigen Sie den Halter für die Ablage an der Universalhalterung an den dafür vorgesehenen Bohrungen. Schieben Sie danach die Ablage in die Halterung und befestigen Sie diese mit dem dafür vorgesehenen Klemmhebel.
