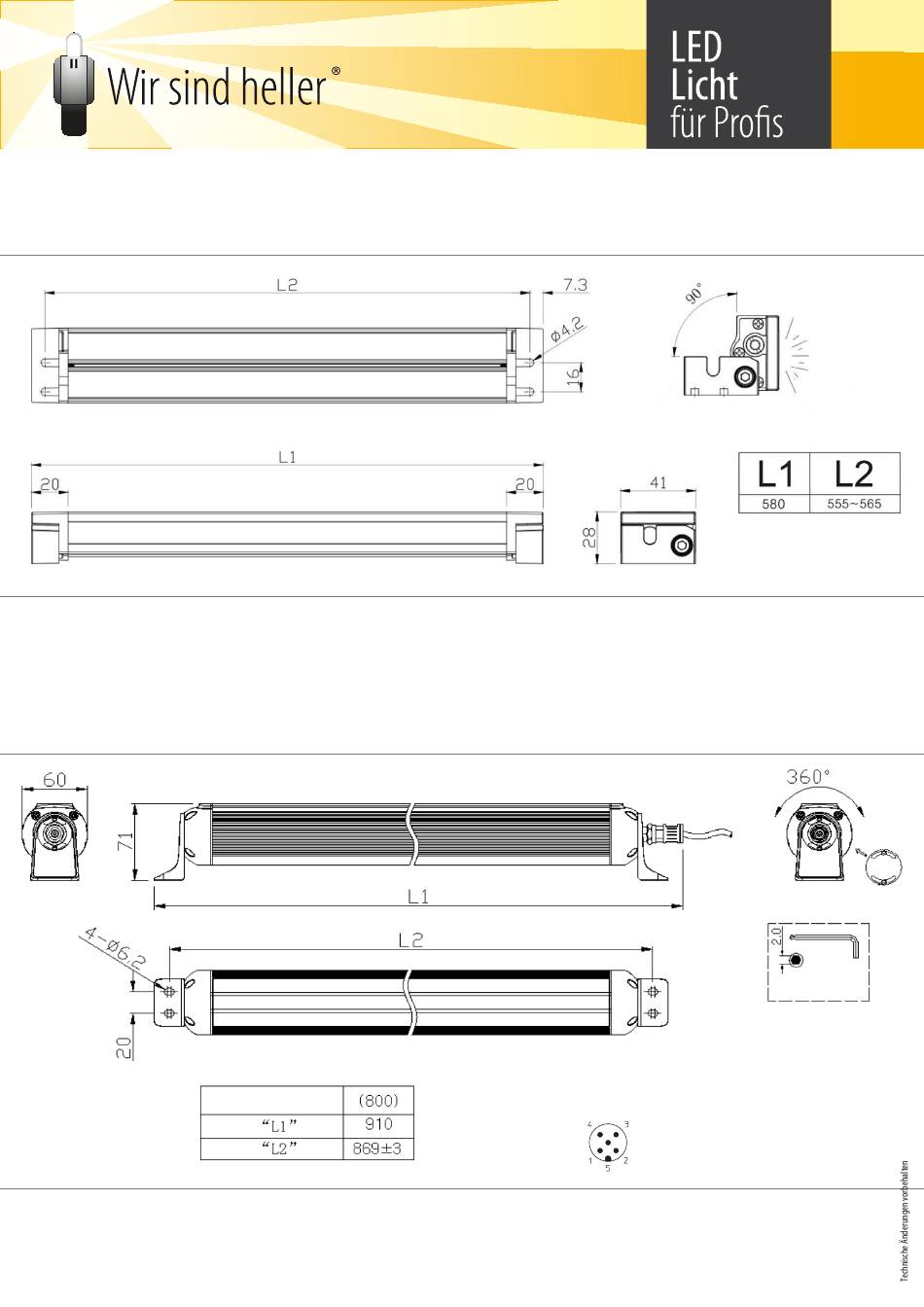

LED Maschinenleuchten Zeichnungen
1PB-ML-PL-20-24-v
1PB-ML-PT-20-24-v
Pinbelegung
Pin assignment
3-polig
3 poles
1 = braun / brown
3 = blau / blue
4 = schwarz / black
WSH GmbH
06/2007
Dörspestraße 2 | 51702 Bergneustadt | Tel.: 02261 7897880 | Fax: 02261 7897881 | E-Mail: info@ Wirsindheller.de | www.wirsindheller.de
www.lumberg-automation.com
*a O-Ring lose beigestellt
O-ring enclosed separately
*b Leiteranschlussbereich vergossen
solder contacts potted with epoxy
"L"0,5 m
4-polig
4 poles
1 = braun / brown
2 = weiß / white
3 = blau / blue
4 = schwarz / black
5-polig
5 poles
1 = braun / brown
2 = weiß / white
3 = blau / blue
4 = schwarz / black
5 = grün/gelb /
green/yellow
Kontakt 5 voreilend /
Contact 5 leading
*a Justierm
beigest
Adjusta
enclose
*b Leiteran
solder c
"L"0,5 m
8-polig
8 poles
(+)
(-)
