Gira 0399 00 Gebrauchsanweisung

GIRA Elektronische Jalousiesteuerung
Info
Gebrauchsanweisung
Elektronische Jalousiesteuerung
Einsatz ohne Nebenstelleneingang
Elektronische Jalousiesteuerung
Funktion
Der Einsatz Jalousiesteuerung ohne Nebenstelleneingang
ist eine Komponente des Jalousiesteuerungs-Systemes und
wird in Verbindung mit
•
der Elektronischen Jalousiesteuerung
•
oder einem Steuertaster
in einer Gerätedose nach DIN 49073 (Empfehlung: tiefe
Dose) montiert.
Es ergibt sich somit die Möglichkeit, durch Austausch des
Aufsatzes, eine manuelle Bedienung, eine Komfortbedie-
nung über Funk-Fernbedienung oder eine vollautomatische
Zeitsteuerung zu realisieren.
Der Einsatz Jalousiesteuerung kann nur in Verbindung mit
einem der Aufsätze des Jalousiesteuerungssystems in Be-
trieb genommen werden:
•
Steuertaster
•
Funk-Steuertaster
•
Steuertaster mit Memory-Funktion
•
Elektronische Jalousiesteuerung easy
•
Elektronische Jalousiesteuerung Komfort
Der Einsatz verfügt über 2 leistungsstarke Relaiskontakte,
die gegeneinander verriegelt sind. Dadurch ist eine gleich-
zeitige Bestromung des Jalousiemotors in beide Lauf-
richtungen und damit eine Beschädigung ausgeschlossen
(siehe Bild).
Je Einsatz Jalousiesteuerung kann 1 Motor mit End-
lagenschalter bis max. 1000 W angesteuert werden.
Hinweise der Motorhersteller beachten.

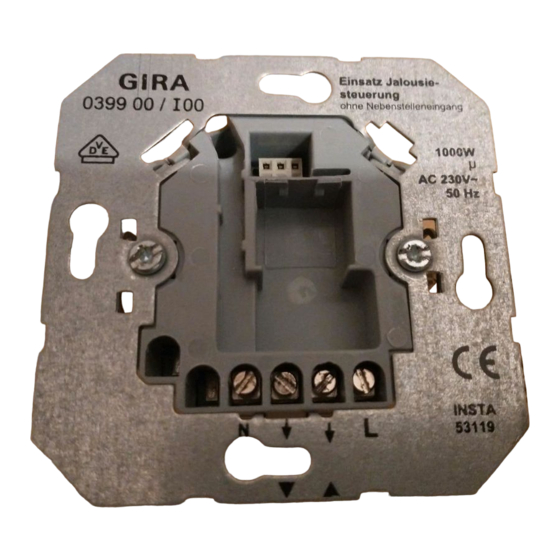

Der Einsatz Jalousiesteuerung ohne Nebenstelleneingang
verfügt über 4 Anschlussklemmen
Steckverbinder zur Kontaktierung des Aufsatzes.
Zusätzlich kann im Einsatz eine 3-polige Klemme
dem Aufsatz mit Sensorauswertung bei) positioniert werden.
An dieser Klemme wird bei Unterputzverlegung und Verwen-
dung eines Aufsatzes mit Sensorauswertung der Sonnen-
schutz-/ Dämmerungssensor (Dämmerungsfunktion nur in
Verbindung mit Elektronischer Jalousiesteuerung mit Sen-
soranschluss) und/oder der Glasbruchsensor angeschlos-
sen.
Hinweis:
Entsteht der Wunsch einen Jalousiemotor zusätzlich zur
Bedienung vor Ort auch noch von übergeordneten Stellen
(z.B. Zentralsteuerung) zu schalten, muss der Einsatz
Jalousiesteuerung mit Komfort (Art.Nr. 0398 00) verwendet
werden, der über Nebenstelleneingänge verfügt.
32/01
Art. Nr.: 0399 00
(N, , , L) und einen
(liegt
Seite: 1 von 5
