Bedienungsanleitung
ACHTUNG
HINWEIS

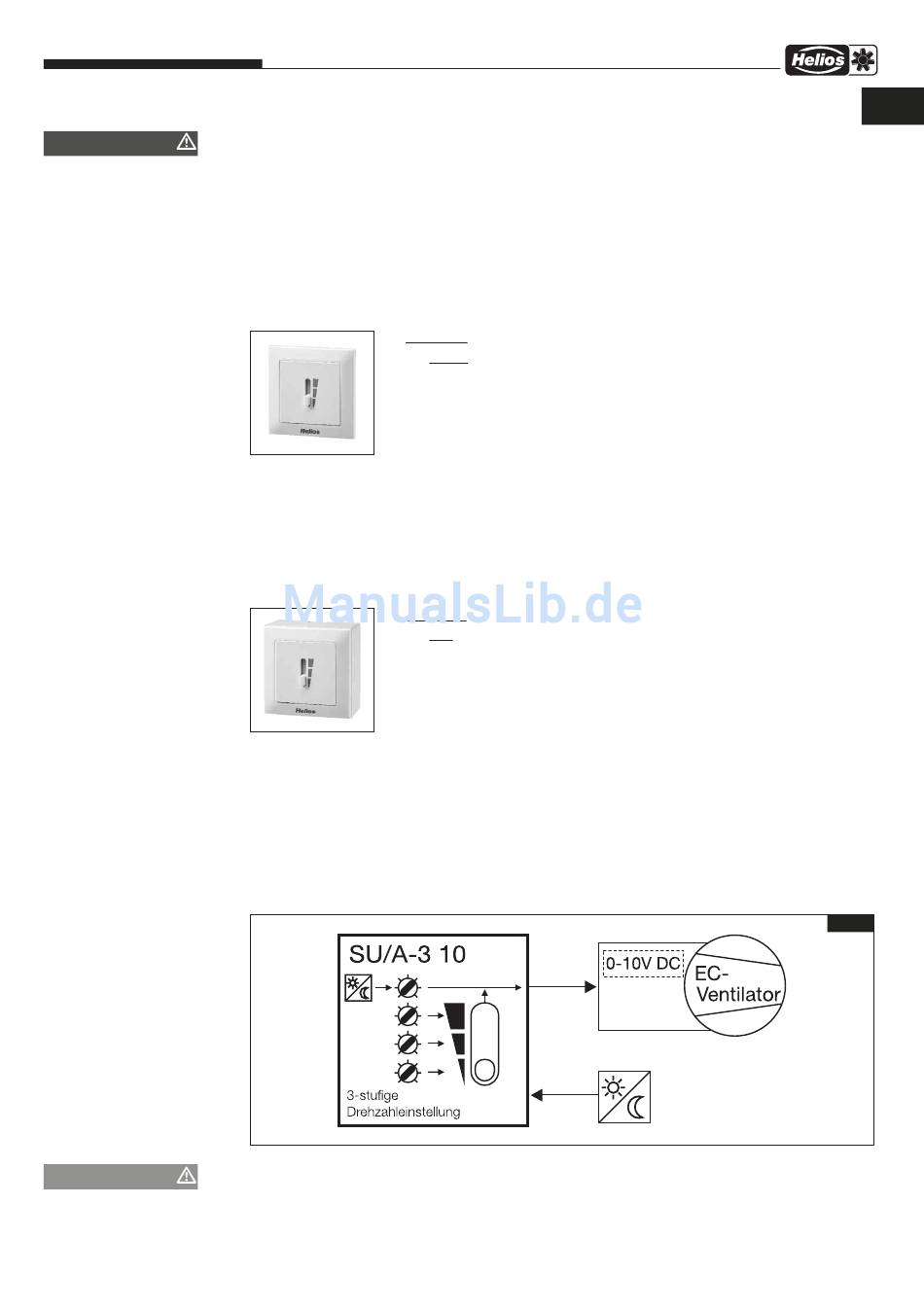

Dreistufen-Schalter SU-3 10 /SA-3 10
2.2 Elektrischer Anschluss
Vor allen Wartungs- und Installationsarbeiten ist das Gerät allpolig vom Netz zu
trennen! Der elektr. Anschluss darf nur von einer autorisierten Elektrofachkraft durch-
geführt werden.
Die einschlä gi gen Sicher heits vorschrif-ten, Normen (VDE 0100 und VDE 0700 sowie die
TAB's der EVU's und UVV) sind einzuhalten. Eben so ist die Mon ta ge- und Betriebsvor schrift
des Ventilators zu beachten.
2.3 Technische Daten
2.3 Prinzipschema
In Abhängigkeit der anzuschließenden Ventilatortype können ggf. mehrere Ventilatoren
para llel an einen Dreistufen-Schalter angeschlossen werden.
SU-3 10
für Unterputz-Montage, Einbau in tiefe UP-Dose (T 65 mm)
Versorgung Eingang
Eigenverbrauch
Steuerausgang
Schutzart
Schutzklasse
Maße mm
Schaltplan
Best.-Nr.
SA-3 10
für Aufputz-Montage
Versorgung Eingang
Eigenverbrauch
Steuerausgang
Schutzart
Schutzklasse
Maße mm
Schaltplan
Best.-Nr.
3
10 VDC Ri=12,5 kOhm
(Sicherheitskleinspannung)
1,5 mA
0 bis 10 V DC
wahlweise über Schalter
oder externe Umschaltung
IP 30 (eingebaut)
III
B 80 x H 80 x T 15 überst.
SS-1022
4266
10 VDC Ri=12,5 kOhm
(Sicherheitskleinspannung)
1,5 mA
0 bis 10 V DC
wahlweise über Schalter
oder externe Umschaltung
IP 30 (eingebaut)
III
B 80 x H 80 x T 60
SS-1022
4267
D
Abb.2
